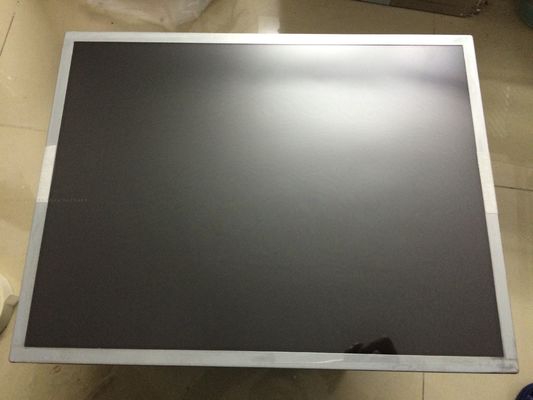

Màn hình LCD TFT 15 "LCM 1024 × 768RGB 400cd / m² LQ150X1LAP5

LQ150X1LAP5 hỗ trợ màn hình 1024 (RGB) × 768(XGA) với tỷ lệ khung hình 4: 3 (W: H), có các điểm ảnh được sắp xếp theo Dải dọc RGB.Đối với chi tiết cơ khí, nó có diện tích hoạt động là 304.128 (W) × 228.096 (H) mm, kích thước phác thảo là 315,8 (W) × 243,2 (H) × 10,3 (D) mm, với bề mặt của Glare (Haze 0%) , Lớp phủ cứng (2H), Chống phản xạ, trọng lượng tịnh 840 / 870g (Typ./Max.), Kiểu dáng hình nêm (PCBA Bent, T≥5,2mm).Là một sản phẩm TN, Thường có màu trắng, LCM truyền qua, LQ150X1LAP5 có thể cung cấp độ sáng màn hình 400 cd / m² Tỷ lệ tương phản truyền trực tiếp 450: 1, 70/70/50/60 (Typ.) (CR≥10) (L / R / U / D) góc nhìn, hướng xem tốt nhất vào lúc 6 giờ và thời gian phản hồi là 30 (Typ.) (Tr + Td) ms.Thang màu xám hoặc độ sáng của điểm ảnh phụ được xác định bằng tín hiệu thang màu xám 6 bit cho mỗi chấm, do đó hiển thị bảng màu 262K, cũng với hiệu suất của gam màu 72% (NTSC).Sản phẩm này đã sử dụng 2 chiếc CCFL vì nó là biểu tượng đèn nền được đặt làm loại ánh sáng Cạnh (Mặt dưới) và có thời gian hoạt động là 10K giờ, cần thêm trình điều khiển đèn nền bên ngoài.LQ150X1LAP5 sử dụng LVDS (1 ch, 6-bit) làm bảng điều khiển đầu vào tín hiệu, được kết nối bằng 30 chân Đầu nối với điện áp cấp nguồn là 3,3V (Typ.).
