Thông tin chi tiết sản phẩm:
|
| Mô hình bảng điều khiển: | LQ121S1DG61 | Bảng kích thước: | 12,1 inch |
|---|---|---|---|
| độ sáng: | 450 cd / m2 (Loại.) | Nghị quyết: | 800 (RGB) × 600, SVGA, 82PPI |
| Giao diện tín hiệu: | Parallel RGB (1 ch, 6 bit), Đầu nối 41 chân | loại đèn: | 2 chiếc CCFL, 50 nghìn giờ, không cần tài xế |
| Góc nhìn: | 70/70/50/60 | Môi trường: | Operating Temp.: -30 ~ 80 °C ; Nhiệt độ hoạt động: -30 ~ 80 ° C; Storage Temp.: -30 |
| Điểm nổi bật: | Màn hình LCD LVDS TFT,Màn hình LCD độ sáng cao WLED |
||
Dòng LQ121LQ121S1DG81 LQ121S1DG61 LQ121S1DG49 LQ121S1DG43 LQ121S1DG42
| Kích thước bảng điều khiển: | 12,1 inch | |||
|---|---|---|---|---|
| Các tính năng của Pixel: | Độ phân giải | Sắp xếp pixel | Chấm điểm (Rộng × Cao) | Pixel Pitch (W × H) |
| 800 (RGB) × 600, SVGA | Sọc dọc RGB | 0,1025 × 0,3075 mm | 0,3075 × 0,3075 mm [82PPI] | |
| Kích thước cơ học: | Khu vực hoạt động (W × H) | Vùng bezel (W × H) | Kích thước phác thảo (W × H) | Độ sâu phác thảo |
| 246 × 184,5 mm | 249,0 × 187,5 mm | 276 × 209 mm | 11,0 (Tối đa) mm | |
| Tính năng phác thảo: | Phong cách biểu mẫu | Tỷ lệ khung hình | Sự định hướng | Phong cách hình dạng |
| Hình chữ nhật phẳng | 4: 3 (W: H) | Kiểu ngang | ||
| Định hình: | Các lỗ lắp mặt (2-Φ3.4, 2-R1.7) trên khung bezel bên trái, bên phải | |||
| Các tính năng khác : | Bìa bảng điều khiển | Cân nặng | Bề mặt | |
| - | 800g (Tối đa) | Chống chói, lớp phủ cứng (3H) | ||
| Thông tin cơ bản : | độ sáng | Chế độ hoạt động | Độ tương phản |
|---|---|---|---|
| 450 cd / m² (Loại) | TN, thường trắng, truyền | 600: 1 (Kiểu) (Truyền) | |
| Góc nhìn (L / R / U / D) | Hướng nhìn | Tốc độ phản ứng | |
| 70/70/50/60 (Kiểu chữ) (CR≥10) | 6 giờ | 10/25 (Loại) (Tr / Td) (mili giây) | |
| Màu sắc nhạt: | Nhiệt độ màu | Số lượng màu | Màu trắng Màu sắc |
| 6485 nghìn | 262K (6-bit) | X: 0,313;Y: 0,329 | |
| Gamlt màu 1931: | Tỷ lệ NTSC | Bảo hiểm sRGB | Độ phủ của Adobe RGB |
| 44% | 60% | 46% | |
| Vùng phủ sóng DCI-P3 | Rec.2020 Bảo hiểm | Nhận xét | |
| 45% | 33% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Biến thể độ chói: | 1,35 (Tối đa) (5 điểm) | ||
| Tín hiệu điện: | Đầu vào hiện tại | Đầu vào điện áp | Tiêu dùng | |||
|---|---|---|---|---|---|---|
| 380 / 230mA (Loại) (ICC) | 3.3 / 5.0V (Typ.) (VCC) | - | ||||
| Điện áp cho tín hiệu hiển thị: | VIL≤0,8V;2.1V≤VIH | |||||
| Tính năng giao diện: | Chức vụ | Kiểu | Giao diện | |||
| - | Tư nối | RGB song song (1 ch, 6-bit) | ||||
| Giao diện tín hiệu: | Nhãn hiệu | Mô hình | Số tiền | Ghim quảng cáo chiêu hàng | Ghim | Gim lại công việc được giao |
| 1 chiếc | 1,0 mm | 41 chân | DRGB-41P1C6B-010A | |||
| Tính năng đèn nền: | Kiểu | Chức vụ | Hình dạng | Số tiền | Cuộc sống (Giờ) | Sự thay thế |
|---|---|---|---|---|---|---|
| CCFL | Loại ánh sáng cạnh (Mặt trên) | Thẳng | 2 chiếc | 50 nghìn (Tối thiểu) | Có thể thay thế (LQ0DDB5399) | |
| CCFL điện: | Đầu vào hiện tại | Đầu vào điện áp | Tiêu dùng | |||
| 3.0 / 6.0 / 6.5mA (Tối thiểu / Tốc độ / Tối đa) | 583V (Kiểu chữ) | 7,0W (Kiểu chữ) | ||||
| Bật điện áp | Tần số đèn | |||||
| 1300V (Tối đa) (Ta = -30 ℃) | 40/60 / 70KHz (Tối thiểu / Tốc độ / Tối đa) | |||||
| Tính năng giao diện: | Chức vụ | Kiểu | Trình điều khiển CCFL | |||
| - | Tư nối | Không | ||||
| Chi tiết giao diện | Nhãn hiệu | Mô hình | Số tiền | Ghim quảng cáo chiêu hàng | Ghim | Gim lại công việc được giao |
| JST | BHR-02 (8.0) VS-1N | 2 chiếc | 8,0 mm | 2 chân | BLL-2PINS-HL | |

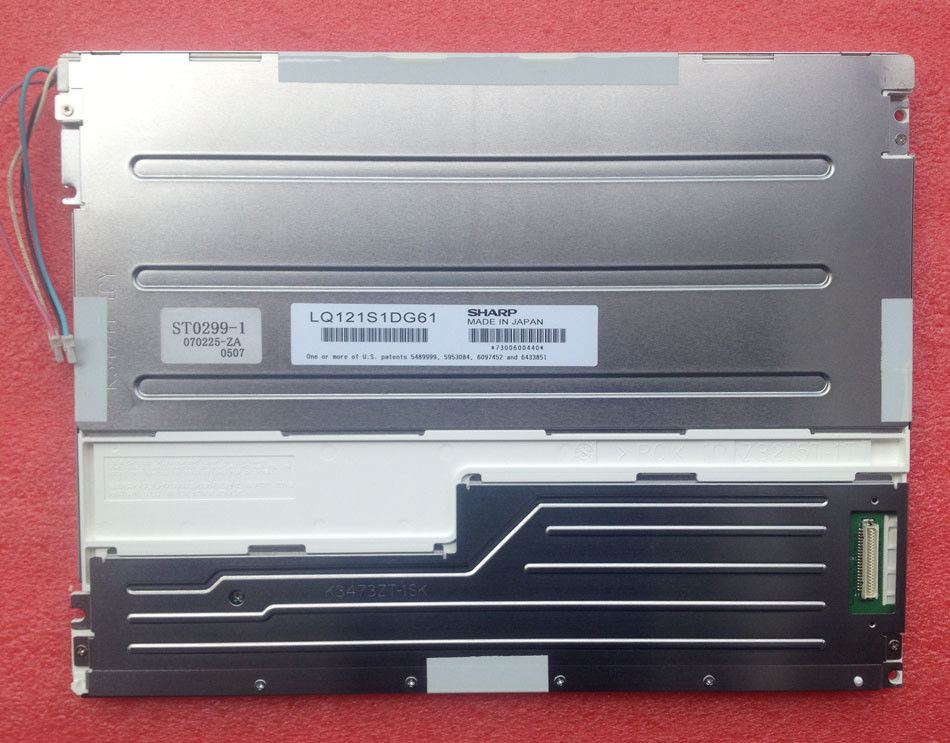

LQ121S1DG61 hỗ trợ màn hình 800 (RGB) × 600(SVGA) với tỷ lệ khung hình 4: 3 (W: H), có các điểm ảnh được sắp xếp theo Dải dọc RGB.Đối với chi tiết cơ học, nó có vùng hoạt động 246 (W) × 184,5 (H) mm, kích thước đường viền 276 (W) × 209 (H) × 11 (D) mm, kích thước vùng xem 249,0 (W) × 187,5 (H) mm, với bề mặt chống chói, lớp phủ cứng (3H), khối lượng tịnh 800g (Tối đa).Là một sản phẩm TN, Trắng thường, LCM truyền qua, LQ121S1DG61 có thể cung cấp độ sáng màn hình 450 cd / m² Tỷ lệ tương phản truyền trực tiếp 600: 1, 70/70/50/60 (Typ.) (CR≥10) (L / R / U / D) góc nhìn, hướng xem tốt nhất vào lúc 6 giờ và thời gian phản hồi 10/25 (Typ.) (Tr / Td) ms.Thang màu xám hoặc độ sáng của điểm ảnh phụ được xác định bằng tín hiệu thang màu xám 6 bit cho mỗi chấm, do đó hiển thị bảng màu 262K màu, cũng với hiệu suất của gam màu 44% (NTSC).Sản phẩm này đã sử dụng 2 chiếc CCFL vì nó là biểu tượng đèn nền được đặt làm loại đèn Edge (Mặt trên) và có thời gian hoạt động là 50K giờ, cần thêm trình điều khiển đèn nền bên ngoài.
