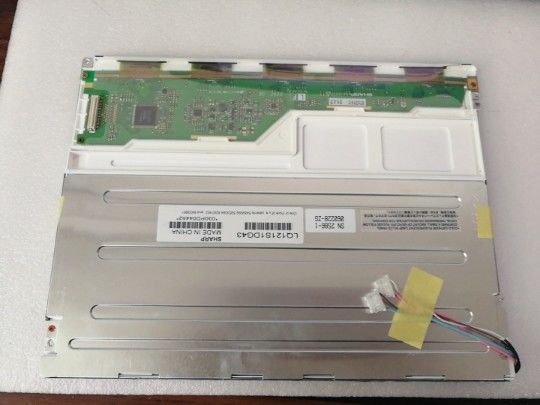

Thông tin chi tiết sản phẩm:
|
| Bảng kích thước: | 12,1 inch | Mô hình bảng điều khiển: | LQ121S1DG43 |
|---|---|---|---|
| độ sáng: | 370 cd / m2 (Loại.) | Nghị quyết: | 800 (RGB) × 600, SVGA, 82PPI |
| loại đèn: | 2 chiếc CCFL, 50 nghìn giờ, không cần tài xế | Giao diện tín hiệu: | Parallel RGB (1 ch, 6 bit), Đầu nối 41 chân |
| Góc nhìn: | 70/70/50/60 | Môi trường: | Operating Temp.: -10 ~ 65 °C ; Nhiệt độ hoạt động: -10 ~ 65 ° C; Storage Temp.: -30 |
| Điểm nổi bật: | Màn hình LCD LVDS TFT,Màn hình LCD độ sáng cao WLED |
||
Dòng LQ121 LQ121S1DG81 LQ121S1DG61 LQ121S1DG49 LQ121S1DG43 LQ121S1DG42
| Thông tin cơ bản : | Độ chói | Chế độ làm việc | Độ tương phản |
|---|---|---|---|
| 370 cd / m² (Loại) | TN, thường trắng, truyền | 450: 1 (Kiểu) (Truyền) | |
| Xem tốt tại | Góc nhìn | Thời gian đáp ứng | |
| 6 giờ | 70/70/50/60 (Kiểu chữ) (CR≥10) | 10/25 (Loại) (Tr / Td) (mili giây) | |
| Màu sắc nhạt: | Nhiệt độ màu: | Màu hỗ trợ | Phối hợp màu |
| 6485 nghìn | 262K (6-bit) | X: 0,313;Y: 0,329 | |
| Gamlt màu 1931: | Tỷ lệ NTSC | Bảo hiểm sRGB | Độ phủ của Adobe RGB |
| 50% | 69% | 52% | |
| Vùng phủ sóng DCI-P3 | Rec.2020 Bảo hiểm | Nhận xét | |
| 52% | 37% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Đồng nhất màu trắng: | 1,25 (Tối đa) (5 điểm) | ||
| Kích thước màn hình : | 12,1 " | |||
|---|---|---|---|---|
| Các tính năng của Pixel: | Số pixel | Định dạng pixel | Chấm điểm (H × V) | Pixel Pitch (H × V) |
| 800 (RGB) × 600, SVGA | Sọc dọc RGB | 0,1025 × 0,3075 mm | 0,3075 × 0,3075 mm [82PPI] | |
| Kích thước cơ học: | Khu vực hiển thị (H × V) | Mở bezel (H × V) | Kích thước tổng thể (H × V) | Chiều sâu tổng thể |
| 246 × 184,5 mm | 249,0 × 187,5 mm | 276 × 209 mm | 11,0 (Tối đa) mm | |
| Tính năng phác thảo: | Hình dạng biểu mẫu | Tỷ lệ khung hình (H: V) | Sự định hướng | Phong cách hình dạng |
| Hình chữ nhật phẳng | 4: 3 | Kiểu ngang | ||
| Thông số kỹ thuật khác: | Khối lượng | Bìa bảng điều khiển | Xử lý bề mặt | |
| 660g (Tối đa) | - | Chống chói, lớp phủ cứng (3H) | ||
| Lỗ & chân đế: | Các lỗ lắp mặt (2-Φ3.4, 2-R1.7) trên khung bezel bên trái, bên phải | |||
| Các tính năng của đèn nền: | Kiểu | Chức vụ | Cuộc sống (Giờ) | Số tiền | Hình dạng | Sự thay thế |
|---|---|---|---|---|---|---|
| CCFL | Loại ánh sáng cạnh (Mặt trên) | 50 nghìn (Tối thiểu) | 2 chiếc | Thẳng | Có thể thay thế | |
| CCFL điện: | Điện áp đầu vào | Đầu vào hiện tại | Sự tiêu thụ năng lượng | |||
| 583V (Kiểu chữ) | 3.0 / 6.0 / 6.5mA (Tối thiểu / Tốc độ / Tối đa) | 7,0W (Kiểu chữ) | ||||
| Tần suất hoạt động | Điện áp khởi động | |||||
| 35/60 / 80KHz (Tối thiểu / Tốc độ / Tối đa) | 1200 / 1500V (Tối đa) (Ta = + 25 / -10 ℃) | |||||
| Tính năng giao diện: | Trạng thái trình điều khiển CCFL | Loại vật lý | Vị trí giao diện | |||
| Không | Tư nối | - | ||||
| Chi tiết giao diện | Thương hiệu | Tên Model | Số tiền | Ghim | Ghim quảng cáo chiêu hàng | Cấu hình ghim |
| JST | BHR-03VS-1 | 2 chiếc | 3 chân | 4,0 mm | BLL-3PINS-HNL | |
| Tín hiệu điện: | Điện áp đầu vào | Đầu vào hiện tại | Sự tiêu thụ năng lượng | |||
|---|---|---|---|---|---|---|
| 3.3 / 5.0V (Typ.) (VCC) | 380 / 230mA (Loại) (ICC) | - | ||||
| Điện áp cho tín hiệu hiển thị: | VIL≤0,8V;2.1V≤VIH | |||||
| Tính năng giao diện: | Loại tín hiệu | Loại vật lý | Vị trí giao diện | |||
| RGB song song (1 ch, 6-bit) | Tư nối | - | ||||
| Chi tiết giao diện: | Thương hiệu | Tên Model | Số tiền | Ghim | Ghim quảng cáo chiêu hàng | Cấu hình ghim |
| 1 chiếc | 41 chân | 1,0 mm | DRGB-41P1C6B-010A | |||
LQ121S1DG43 hỗ trợ màn hình 800 (RGB) × 600(SVGA) với tỷ lệ khung hình 4: 3 (W: H), có các điểm ảnh được sắp xếp theo Dải dọc RGB.Đối với chi tiết cơ học, nó có vùng hoạt động 246 (W) × 184,5 (H) mm, kích thước đường viền 276 (W) × 209 (H) × 11 (D) mm, kích thước vùng xem 249,0 (W) × 187,5 (H) mm, với bề mặt chống chói, lớp phủ cứng (3H), trọng lượng tịnh 660g (Tối đa).Là sản phẩm TN, Màu trắng thường, LCM truyền qua, LQ121S1DG43 có thể cung cấp độ sáng màn hình 370 cd / m² Tỷ lệ tương phản truyền trực tiếp 450: 1, 70/70/50/60 (Typ.) (CR≥10) (L / R / U / D) góc nhìn, hướng xem tốt nhất vào lúc 6 giờ và thời gian phản hồi 10/25 (Typ.) (Tr / Td) ms.Thang màu xám hoặc độ sáng của điểm ảnh phụ được xác định bằng tín hiệu thang màu xám 6 bit cho mỗi điểm, do đó hiển thị bảng màu 262K màu, cũng với hiệu suất của gam màu 50% (NTSC).Sản phẩm này đã sử dụng 2 chiếc CCFL vì nó là biểu tượng đèn nền được đặt làm loại đèn Edge (Mặt trên) và có thời gian hoạt động là 50K giờ, cần thêm trình điều khiển đèn nền bên ngoài.
