Thông tin chi tiết sản phẩm:
|
Tên người mẫu: | LQ104V7DS01 | Kích thước màn hình: | 10,4 inch |
---|---|---|---|
nhà chế tạo: | Nhọn | Độ chói: | 250cd / m² |
Loại tín hiệu: | Parallel RGB (1 ch, 6 bit), Đầu nối 31 chân | Đèn nền: | 2 chiếc CCFL, 50 nghìn giờ, Không có tài xế |
Số pixel: | 640 (RGB) × 480 (VGA) 76PPI | Max. Tối đa Ratings Xếp hạng: | Nhiệt độ lưu trữ: -30 ~ 70 ° C Nhiệt độ hoạt động: -10 ~ 65 ° C |
Điểm nổi bật: | Màn hình LCD LVDS TFT,Màn hình LCD độ sáng cao WLED |
Dòng LQ104 LQ104V7DS01 LQ104V1LG92 LQ104V1LG81 LQ104V1LG61
Kích thước bảng điều khiển: | 10,4 inch | |||
---|---|---|---|---|
Các tính năng của Pixel: | Độ phân giải | Sắp xếp pixel | Chấm điểm (Rộng × Cao) | Pixel Pitch (W × H) |
640 (RGB) × 480, VGA | Sọc dọc RGB | 0,110 × 0,330 mm | 0,330 × 0,330 mm [76PPI] | |
Kích thước cơ học: | Khu vực hoạt động (W × H) | Vùng bezel (W × H) | Kích thước phác thảo (W × H) | Độ sâu phác thảo |
211,2 × 158,4 mm | 215,2 × 162,4 mm | 245 x 195 mm | 11,4 ± 0,5 mm | |
Tính năng phác thảo: | Phong cách biểu mẫu | Tỷ lệ khung hình | Sự định hướng | Phong cách hình dạng |
Hình chữ nhật phẳng | 4: 3 (W: H) | Kiểu ngang | ||
Định hình: | Các lỗ lắp mặt (2-Φ3.4, 2-R1.7 × 4.4) trên khung bezel trái, phải | |||
Các tính năng khác : | Bìa bảng điều khiển | Cân nặng | Bề mặt | |
- | 700g (Loại) | Chống chói, Lớp phủ cứng, Chống phản xạ |
Thông tin cơ bản : | độ sáng | Chế độ hoạt động | Độ tương phản |
---|---|---|---|
250 cd / m² (Loại) | TN, Bình thường màu trắng, Transflective | 250: 1 (Kiểu) (Truyền) 4,5: 1 (Kiểu) (Phản chiếu) | |
Góc nhìn (L / R / U / D) | Hướng nhìn | Tốc độ phản ứng | |
45/45/45/45 (Kiểu chữ) (CR≥5) | 6 giờ | 20/40 (Loại) (Tr / Td) (mili giây) | |
Màu sắc nhạt: | Nhiệt độ màu | Số lượng màu | Màu trắng Màu sắc |
6671 nghìn | 262K (6-bit) | X: 0,304;Y: 0,361 | |
Biến thể độ chói: | 1,45 (Tối đa) (5 điểm) | ||
Hiệu suất : | Loại 3D | Tầm nhìn ngoài trời | Sự phản ánh |
- | Sunlight có thể đọc được | 3,2% (Loại) |
Tín hiệu điện: | Đầu vào hiện tại | Đầu vào điện áp | Tiêu dùng | |||
---|---|---|---|---|---|---|
TBD / 280mA (Loại) (ICC) | 3.3 / 5.0V (Typ.) (VCC) | - | ||||
Điện áp cho tín hiệu hiển thị: | VIL≤0.3VCC;0,7VCC≤VIH | |||||
Tính năng giao diện: | Chức vụ | Kiểu | Giao diện | |||
- | Tư nối | RGB song song (1 ch, 6-bit) | ||||
Giao diện tín hiệu: | Nhãn hiệu | Mô hình | Số tiền | Ghim quảng cáo chiêu hàng | Ghim | Gim lại công việc được giao |
HRS | DF9MA-31P-1V | 1 chiếc | 1,0 mm | 31 chân | DRGB-31P1C6B-010K |
Tính năng đèn nền: | Kiểu | Chức vụ | Hình dạng | Số tiền | Cuộc sống (Giờ) | Sự thay thế |
---|---|---|---|---|---|---|
CCFL | Loại ánh sáng cạnh (Trên và Dưới) | Thẳng | 2 chiếc | 50 nghìn (Tối thiểu) | - | |
CCFL điện: | Đầu vào hiện tại | Đầu vào điện áp | Tiêu dùng | |||
2.0 / 6.0 / 6.5mA (Tối thiểu / Tốc độ / Tối đa) | 500V (Loại) | 6.0W (Kiểu chữ) | ||||
Bật điện áp | Tần số đèn | |||||
950 / 1250V (Tối đa) (Ta = + 25/0 ℃) | 20/35 / 60KHz (Tối thiểu / Tốc độ / Tối đa) | |||||
Tính năng giao diện: | Chức vụ | Kiểu | Trình điều khiển CCFL | |||
- | Tư nối | Không | ||||
Chi tiết giao diện | Nhãn hiệu | Mô hình | Số tiền | Ghim quảng cáo chiêu hàng | Ghim | Gim lại công việc được giao |
JST | BHR-03VS-1 | 2 chiếc | 4,0 mm | 3 chân | BLL-3PINS-HNL |

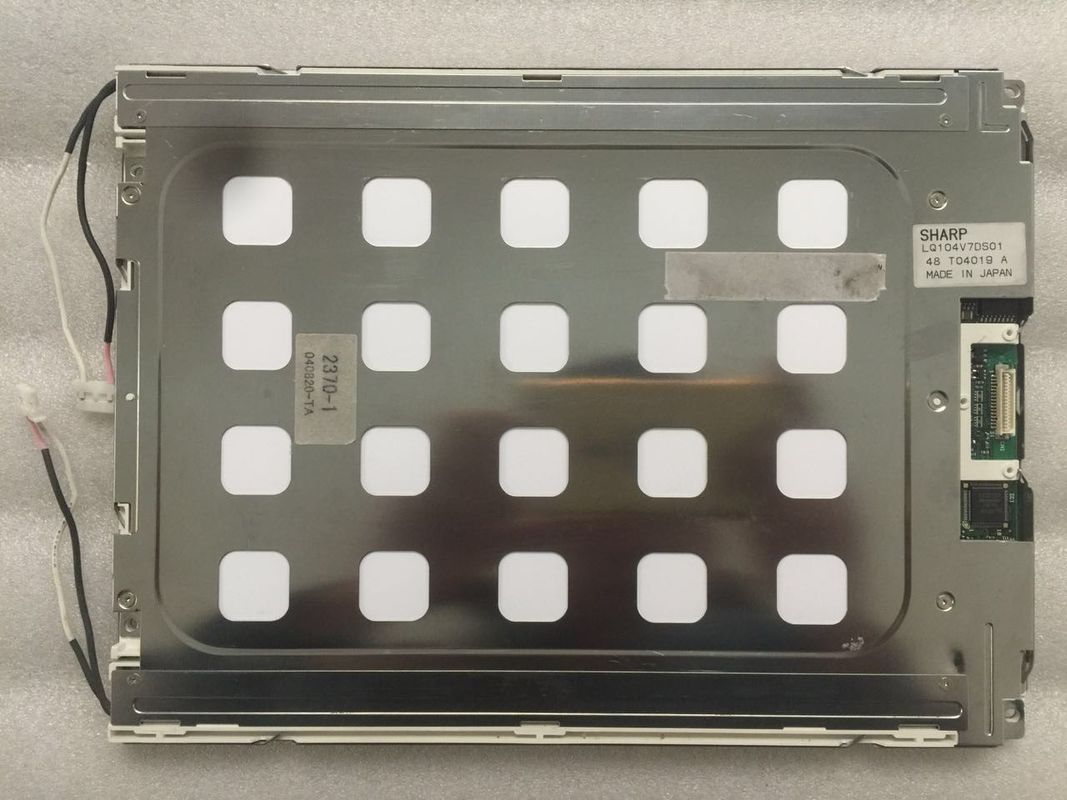

LQ104V7DS01 hỗ trợ màn hình 640 (RGB) × 480(VGA) với tỷ lệ khung hình 4: 3 (W: H), có các điểm ảnh được sắp xếp theo Dải dọc RGB.Đối với chi tiết cơ học, nó có vùng hoạt động 211,2 (W) × 158,4 (H) mm, kích thước đường viền 245 (W) × 195 (H) × 11,9 (D) mm, kích thước vùng xem 215,2 (W) × 162,4 (H) mm, với bề mặt chống chói, lớp phủ cứng, chống phản xạ, khối lượng tịnh 700g (Typ.).Là một sản phẩm TN, Thường có màu trắng, Transflective LCM, LQ104V7DS01 có thể cung cấp độ sáng màn hình 250 cd / m² Tỷ lệ tương phản truyền thụ 250: 1, tỷ lệ tương phản phản xạ 4,5: 1 (Typ.), 45/45/45/45 (Typ.) ( Góc nhìn CR≥5) (L / R / U / D), hướng xem tốt nhất vào lúc 6 giờ và thời gian phản hồi là 20/40 (Typ.) (Tr / Td) ms.Thang màu xám hoặc độ sáng của điểm ảnh phụ được xác định bằng tín hiệu thang màu xám 6 bit cho mỗi chấm, do đó hiển thị bảng màu gồm 262K màu.Sản phẩm này đã sử dụng 2 chiếc CCFL vì nó là biểu tượng đèn nền được đặt làm loại ánh sáng Cạnh (Trên và Dưới) và có thời gian hoạt động là 50K giờ, cần thêm trình điều khiển đèn nền bên ngoài.
