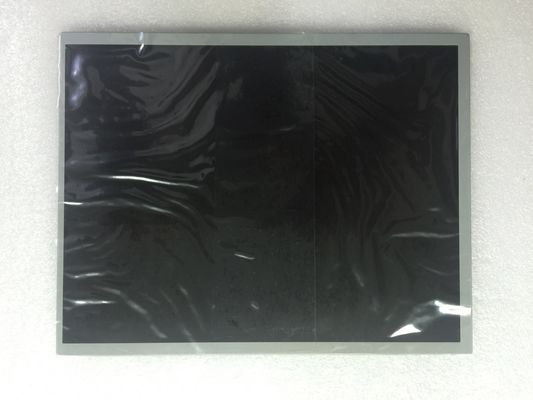

Thông tin chi tiết sản phẩm:
|
| nhà chế tạo: | Nhọn | Tên người mẫu: | LQ104V1DW02 |
|---|---|---|---|
| Độ chói: | 380 (Loại.) (Cd / mét vuông) | Kích thước màn hình: | 10,4 inch |
| Số pixel: | 640 (RGB) × 480 (VGA) 76PPI | Max. Tối đa Ratings Xếp hạng: | Nhiệt độ lưu trữ: -20 ~ 70 ° C Nhiệt độ hoạt động: 0 ~ 70 ° C |
| Đèn nền: | 2 chiếc CCFL, 50 nghìn giờ, Không có tài xế | Loại tín hiệu: | Parallel RGB (1 ch, 6 bit), Đầu nối 31 chân |
| Điểm nổi bật: | Màn hình LCD LVDS TFT,Màn hình LCD độ sáng cao WLED |
||
Dòng LQ104 LQ104V1DW02K LQ104V1DW02 LQ104V1DW01 LQ104V1DG83 LQ104V1DG81
| Kích thước bảng điều khiển: | 10,4 inch | |||
|---|---|---|---|---|
| Các tính năng của Pixel: | Độ phân giải | Sắp xếp pixel | Chấm điểm (Rộng × Cao) | Pixel Pitch (W × H) |
| 640 (RGB) × 480, VGA | Sọc dọc RGB | 0,110 × 0,330 mm | 0,330 × 0,330 mm [76PPI] | |
| Kích thước cơ học: | Khu vực hoạt động (W × H) | Vùng bezel (W × H) | Kích thước phác thảo (W × H) | Độ sâu phác thảo |
| 211,2 × 158,4 mm | - | 246,5 × 179,4 mm | 15,5 (Tối đa) mm | |
| Tính năng phác thảo: | Phong cách biểu mẫu | Tỷ lệ khung hình | Sự định hướng | Phong cách hình dạng |
| Hình chữ nhật phẳng | 4: 3 (W: H) | Kiểu ngang | ||
| Định hình: | Các lỗ lắp mặt (2-Φ3.4, 2-R1.7 × 4.4) trên khung bezel trái, phải | |||
| Các tính năng khác : | Bìa bảng điều khiển | Cân nặng | Bề mặt | |
| - | 620g (Tối đa) | Chống chói, Lớp phủ cứng (3H), Chống phản xạ | ||
| Thông tin cơ bản : | độ sáng | Chế độ hoạt động | Độ tương phản |
|---|---|---|---|
| 380 cd / m² (Loại) | ASV, thường đen, truyền | 450: 1 (Kiểu) (Truyền) | |
| Góc nhìn (L / R / U / D) | Hướng nhìn | Tốc độ phản ứng | |
| 80/80/80/80 (Kiểu chữ) (CR≥10) | Đối diện | 12/13 (Loại) (Tr / Td) (mili giây) | |
| Màu sắc nhạt: | Nhiệt độ màu | Số lượng màu | Màu trắng Màu sắc |
| 6485 nghìn | 262K (6-bit) | X: 0,313;Y: 0,329 |
| Tín hiệu điện: | Đầu vào hiện tại | Đầu vào điện áp | Tiêu dùng | |||
|---|---|---|---|---|---|---|
| 185 / 145mA (Loại) (ICC) | 3.3 / 5.0V (Typ.) (VCC) | - | ||||
| Điện áp cho tín hiệu hiển thị: | VIL≤0.3VCC;0,7VCC≤VIH | |||||
| Tính năng giao diện: | Chức vụ | Kiểu | Giao diện | |||
| - | Tư nối | RGB song song (1 ch, 6-bit) | ||||
| Giao diện tín hiệu: | Nhãn hiệu | Mô hình | Số tiền | Ghim quảng cáo chiêu hàng | Ghim | Gim lại công việc được giao |
| HRS | DF9MA-31P-1V (32) | 1 chiếc | 1,0 mm | 31 chân | DRGB-31P1C6B-010K | |
| Tính năng đèn nền: | Kiểu | Chức vụ | Hình dạng | Số tiền | Cuộc sống (Giờ) | Sự thay thế |
|---|---|---|---|---|---|---|
| CCFL | Loại ánh sáng cạnh (Mặt trên) | Thẳng | 2 chiếc | 50 nghìn (Tối thiểu) | - | |
| CCFL điện: | Đầu vào hiện tại | Đầu vào điện áp | Tiêu dùng | |||
| 3,5 / 6,0 / 7,0mA (Tối thiểu / Tốc độ / Tối đa) | 470 ± 50V | 5,6W (Kiểu chữ) | ||||
| Bật điện áp | Tần số đèn | |||||
| 740 / 790V (Tối đa) (Ta = + 25/0 ℃) | 35/60 / 70KHz (Tối thiểu / Tốc độ / Tối đa) | |||||
| Tính năng giao diện: | Chức vụ | Kiểu | Trình điều khiển CCFL | |||
| - | Tư nối | Không | ||||
| Chi tiết giao diện | Nhãn hiệu | Mô hình | Số tiền | Ghim quảng cáo chiêu hàng | Ghim | Gim lại công việc được giao |
| JST | BHR-02 (8.0) VS-1N | 2 chiếc | 8,0 mm | 2 chân | BLL-2PINS-HL | |
LQ104V1DW02 hỗ trợ màn hình 640 (RGB) × 480(VGA) với tỷ lệ khung hình 4: 3 (W: H), có các điểm ảnh được sắp xếp theo Dải dọc RGB.Đối với chi tiết cơ khí, nó có diện tích hoạt động là 211,2 (W) × 158,4 (H) mm, kích thước đường viền 246,5 (W) × 179,4 (H) × 15,5 (D) mm, với bề mặt của Antiglare, lớp phủ cứng (3H ), Chống phản xạ, trọng lượng tịnh 620g (Tối đa).Là sản phẩm ASV, Màu đen thường, LCM truyền qua, LQ104V1DW02 có thể cung cấp độ sáng màn hình 380 cd / m² Tỷ lệ tương phản truyền trực tiếp 450: 1, 80/80/80/80 (Typ.) (CR≥10) (L / R / U / D) góc nhìn, hướng xem tốt nhất trên Đối xứng và thời gian phản hồi 12/13 (Typ.) (Tr / Td) ms.Thang màu xám hoặc độ sáng của điểm ảnh phụ được xác định bằng tín hiệu thang màu xám 6 bit cho mỗi chấm, do đó hiển thị bảng màu gồm 262K màu.Sản phẩm này đã sử dụng 2 chiếc CCFL vì nó là biểu tượng đèn nền được đặt làm loại đèn Edge (Mặt trên) và có thời gian hoạt động là 50K giờ, cần thêm trình điều khiển đèn nền bên ngoài.
