Thông tin chi tiết sản phẩm:
|
| Bảng điều khiển thương hiệu: | Nhọn | Mô hình bảng điều khiển: | LQ104V1DG5B |
|---|---|---|---|
| loại đèn: | 2 chiếc CCFL, 50 nghìn giờ, không cần tài xế | Giao diện tín hiệu: | Parallel RGB (1 ch, 6 bit), Đầu nối 31 chân |
| Bảng kích thước: | 10,4 " | độ sáng: | 350 cd / m2 (Loại.) |
| Nghị quyết: | 640 (RGB) × 480, VGA, 76PPI | Môi trường: | Operating Temp.: -10 ~ 65 °C ; Nhiệt độ hoạt động: -10 ~ 65 ° C; Storage Temp.: -30 |
| Điểm nổi bật: | Bảng điều khiển LCD công nghiệp CCFL LVDS,Bảng điều khiển CCFL NEC TFT |
||
Dòng LQ104 LQ104V1DG5B LQ104V1DG5A LQ104V1DG59 LQ104V1DG52 LQ104V1DG51
| Các tính năng của Pixel: | Độ phân giải | 640 (RGB) × 480, VGA | Khoảng cách chấm (mm) | 0,110 × 0,330 (H × V) |
|---|---|---|---|---|
| Định dạng pixel | Sọc dọc RGB | Pixel Pitch (mm) | 0,330 × 0,330 (H × V) [76PPI] | |
| Kích thước cơ học: | Khu vực hoạt động (mm) | 211,2 (H) × 158,4 (V) | Vùng bezel (mm) | 214,6 (H) × 162,4 (V) |
| Đường viền Dim. (Mm) | 246,5 (H) × 179,4 (V) | Chiều sâu (mm) | 15,5 (Tối đa) | |
| Tính năng phác thảo: | Phong cách biểu mẫu | Hình chữ nhật phẳng | Phác thảo hình dạng | |
| Tỷ lệ khung hình | 4: 3 (H: V) | Sự định hướng | Kiểu ngang | |
| Gắn : | Các lỗ lắp mặt (2-Φ3.4, 2-R1.7 × 4.4) trên khung bezel trái, phải | |||
| Thông số kỹ thuật khác: | Cân nặng | 620g (Tối đa) | Sự đối xử | Chống chói, lớp phủ cứng (3H) |
| Thông tin cơ bản : | Độ chói (cd / m²) | 350 (Kiểu chữ) | Độ tương phản | 350: 1 (Loại) (Truyền) |
|---|---|---|---|---|
| Góc nhìn | 70/70/40/70 (Kiểu chữ) (CR≥10) | Chế độ hiển thị | TN, thường trắng, truyền | |
| Xem tốt nhất trên | 6 giờ | Phản hồi (mili giây) | 10/25 (Typ.) (Tr / Td) | |
| Hiệu suất màu sắc: | Phối hợp trắng | X: 0,313;Y: 0,329 | Màu sắc hiển thị | 262K (6-bit) |
| Nhiệt độ màu | 6485 nghìn | Đồng nhất màu trắng | 1,45 (Tối đa) (5 điểm) |
| Tín hiệu điện: | Cung cấp điện áp | 3.3 / 5.0V (Loại) | Cung cấp hiện tại | 200 / 130mA (Typ.) (3.3V / 5.0V) | ||
|---|---|---|---|---|---|---|
| Loại tín hiệu: | RGB song song (1 ch, 6-bit) | Điện áp tín hiệu | - | |||
| Tính năng giao diện: | Chức vụ | - | Kiểu | Tư nối | ||
| Chi tiết giao diện: | Nhãn hiệu | Mô hình | Định lượng | Ghim | Sân cỏ | Cấu hình ghim |
| HRS | DF9MA-31P-1V | 1 chiếc | 31 chân | 1,0 mm | DRGB-31P1C6B-010K | |
| Tính năng đèn nền: | Hình dạng | Thẳng | Kiểu | CCFL | Chức vụ | Loại ánh sáng cạnh (Mặt trên) |
|---|---|---|---|---|---|---|
| Sự thay thế | Có thể thay thế | Định lượng | 2 chiếc | Cả đời | 50K (Tối thiểu) (Giờ) | |
| Đèn điện: | Cung cấp điện áp | 467V (Loại) | Cung cấp hiện tại | 3.0 / 6.5 / 7.0mA (Tối thiểu / Tốc độ / Tối đa) | ||
| Tần số | 35/60 / 70KHz (Tối thiểu / Tốc độ / Tối đa) | Điện áp khởi động | 1000 / 1450V (Tối đa) (Ta = + 25/0 ℃) | |||
| Tiêu dùng | 5,6W (Kiểu chữ) | |||||
| Tính năng giao diện: | Chức vụ | Kiểu | Tư nối | |||
| Chi tiết giao diện: | Nhãn hiệu | Mô hình | Định lượng | Ghim | Sân cỏ | Cấu hình ghim |
| JST | BHR-03VS-1 | 2 chiếc | 3 chân | 4,0 mm | BLL-3PINS-HNL | |
| Trình điều khiển đèn nền: |
Không |
|||||

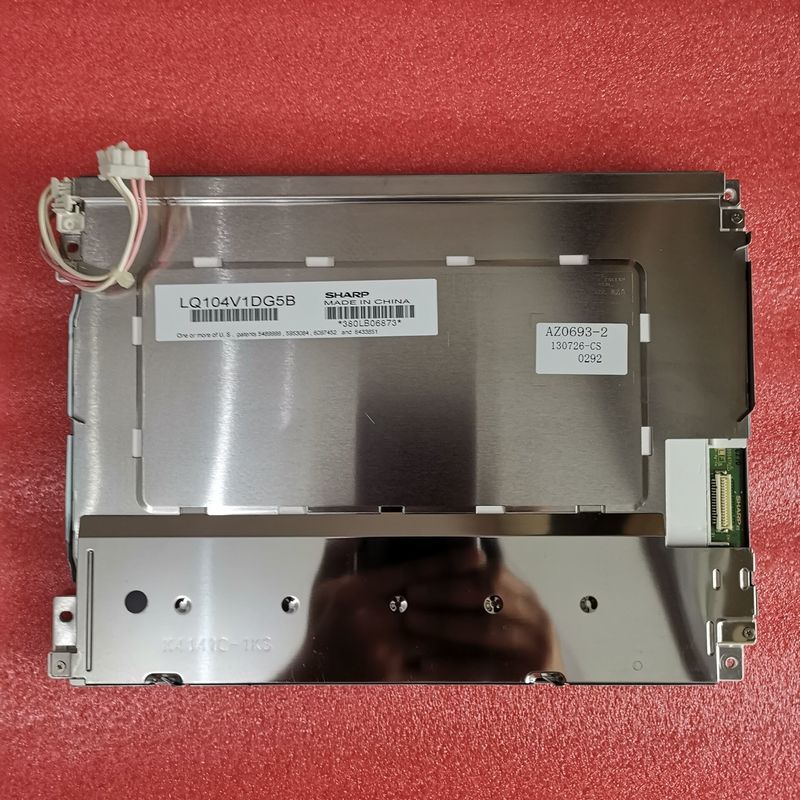

LQ104V1DG5B hỗ trợ hiển thị 640 (RGB) × 480(VGA) với tỷ lệ khung hình 4: 3 (W: H), có các điểm ảnh được sắp xếp theo Dải dọc RGB.Đối với chi tiết cơ học, nó có vùng hoạt động 211,2 (W) × 158,4 (H) mm, kích thước đường viền 246,5 (W) × 179,4 (H) × 15,5 (D) mm, kích thước vùng xem 214,6 (W) × 162,4 (H) mm, với bề mặt chống chói, lớp phủ cứng (3H), trọng lượng tịnh 620g (Tối đa).Là một sản phẩm TN, Trắng thông thường, LCM truyền qua, LQ104V1DG5B có thể cung cấp độ sáng màn hình 350 cd / m² Tỷ lệ tương phản truyền trực tiếp 350: 1, 70/70/40/70 (Typ.) (CR≥10) (L / R / U / D) góc nhìn, hướng xem tốt nhất vào lúc 6 giờ và thời gian phản hồi 10/25 (Typ.) (Tr / Td) ms.Thang màu xám hoặc độ sáng của điểm ảnh phụ được xác định bằng tín hiệu thang màu xám 6 bit cho mỗi chấm, do đó hiển thị bảng màu gồm 262K màu.Sản phẩm này đã sử dụng 2 chiếc CCFL vì nó là biểu tượng đèn nền được đặt làm loại đèn Edge (Mặt trên) và có thời gian hoạt động là 50K giờ, cần thêm trình điều khiển đèn nền bên ngoài.
