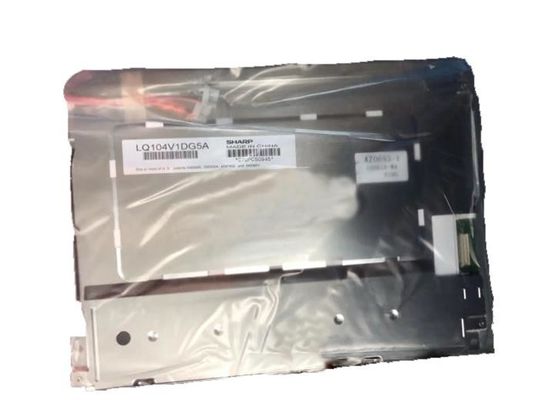

Thông tin chi tiết sản phẩm:
|
| nhà chế tạo: | Nhọn | Tên người mẫu: | LQ104V1DG5A |
|---|---|---|---|
| Số pixel: | 640 (RGB) × 480 (VGA) 76PPI | Kích thước màn hình: | 10,4 " |
| Độ chói: | 350 cd / m2 (Loại.) | Đèn nền: | 2 chiếc CCFL, 50 nghìn giờ, Không có tài xế |
| Loại tín hiệu: | Parallel RGB (1 ch, 6 bit), Đầu nối 31 chân | Max. Tối đa Ratings Xếp hạng: | Nhiệt độ lưu trữ: -30 ~ 70 ° C Nhiệt độ hoạt động: -10 ~ 65 ° C |
| Điểm nổi bật: | Bảng điều khiển LCD công nghiệp CCFL LVDS,Bảng điều khiển CCFL NEC TFT |
||
Dòng LQ104 LQ104V1DG5B LQ104V1DG5A LQ104V1DG59 LQ104V1DG52 LQ104V1DG51
| Kích thước bảng điều khiển: | 10,4 inch | |||
|---|---|---|---|---|
| Các tính năng của Pixel: | Độ phân giải | Sắp xếp pixel | Chấm điểm (Rộng × Cao) | Pixel Pitch (W × H) |
| 640 (RGB) × 480, VGA | Sọc dọc RGB | 0,110 × 0,330 mm | 0,330 × 0,330 mm [76PPI] | |
| Kích thước cơ học: | Khu vực hoạt động (W × H) | Vùng bezel (W × H) | Kích thước phác thảo (W × H) | Độ sâu phác thảo |
| 211,2 × 158,4 mm | 214,6 × 162,4 mm | 246,5 × 179,4 mm | 15,5 (Tối đa) mm | |
| Tính năng phác thảo: | Phong cách biểu mẫu | Tỷ lệ khung hình | Sự định hướng | Phong cách hình dạng |
| Hình chữ nhật phẳng | 4: 3 (W: H) | Kiểu ngang | ||
| Định hình: | Các lỗ lắp mặt (2-Φ3.4, 2-R1.7 × 4.4) trên khung bezel trái, phải | |||
| Các tính năng khác : | Bìa bảng điều khiển | Cân nặng | Bề mặt | |
| - | 620g (Tối đa) | Chống chói, lớp phủ cứng (3H) | ||
| Thông tin cơ bản : | độ sáng | Chế độ hoạt động | Độ tương phản |
|---|---|---|---|
| 350 cd / m² (Loại) | TN, thường trắng, truyền | 500: 1 (Loại) (Truyền) | |
| Góc nhìn (L / R / U / D) | Hướng nhìn | Tốc độ phản ứng | |
| 70/70/50/60 (Kiểu chữ) (CR≥10) | 6 giờ | 10/25 (Loại) (Tr / Td) (mili giây) | |
| Màu sắc nhạt: | Nhiệt độ màu | Số lượng màu | Màu trắng Màu sắc |
| 6485 nghìn | 262K (6-bit) | X: 0,313;Y: 0,329 | |
| Biến thể độ chói: | 1,45 (Tối đa) (5 điểm) | ||
| Sự tiêu thụ năng lượng : | 6.4W |
|---|---|
| Tỷ lệ khung hình : | 60Hz |
| Quét ngược: | Có (U / D, L / R) |
| Tín hiệu điện: | Đầu vào hiện tại | Đầu vào điện áp | Tiêu dùng | |||
|---|---|---|---|---|---|---|
| 210 / 140mA (Typ.) (3.3V / 5.0V) | 3.3 / 5.0V (Loại) | - | ||||
| Tính năng giao diện: | Chức vụ | Kiểu | Giao diện | |||
| - | Tư nối | RGB song song (1 ch, 6-bit) | ||||
| Giao diện tín hiệu: | Nhãn hiệu | Mô hình | Số tiền | Ghim quảng cáo chiêu hàng | Ghim | Gim lại công việc được giao |
| HRS | DF9MA-31P-1V (32) | 1 chiếc | 1,0 mm | 31 chân | DRGB-31P1C6B-010K | |
| Tính năng đèn nền: | Kiểu | Chức vụ | Hình dạng | Số tiền | Cuộc sống (Giờ) | Sự thay thế |
|---|---|---|---|---|---|---|
| CCFL | Loại đèn viền (Mặt dưới) | Thẳng | 2 chiếc | 50 nghìn (Loại) | - | |
| CCFL điện: | Đầu vào hiện tại | Đầu vào điện áp | Tiêu dùng | |||
| 3,5 / 6,0 / 7,0mA (Tối thiểu / Tốc độ / Tối đa) | 466,7V (Loại) | 5,6W (Kiểu chữ) | ||||
| Bật điện áp | Tần số đèn | |||||
| 1000 / 1450V (Tối đa) (Ta = + 25/0 ℃) | 35/60 / 70KHz (Tối thiểu / Tốc độ / Tối đa) | |||||
| Tính năng giao diện: | Chức vụ | Kiểu | Trình điều khiển CCFL | |||
 |
Tư nối | Không | ||||
| Chi tiết giao diện | Nhãn hiệu | Mô hình | Số tiền | Ghim quảng cáo chiêu hàng | Ghim | Gim lại công việc được giao |
| JST | BHR-02 (8.0) VS-1N | 2 chiếc | 8,0 mm | 2 chân | BLL-2PINS-HL | |
LQ104V1DG5A hỗ trợ hiển thị 640 (RGB) × 480(VGA) với tỷ lệ khung hình 4: 3 (W: H), có các điểm ảnh được sắp xếp theo Dải dọc RGB.Đối với chi tiết cơ học, nó có vùng hoạt động 211,2 (W) × 158,4 (H) mm, kích thước đường viền 246,5 (W) × 179,4 (H) × 15,5 (D) mm, kích thước vùng xem 214,6 (W) × 162,4 (H) mm, với bề mặt chống chói, lớp phủ cứng (3H), trọng lượng tịnh 620g (Tối đa).Là một sản phẩm TN, Trắng thông thường, LCM truyền qua, LQ104V1DG5A có thể cung cấp độ sáng màn hình 350 cd / m² Tỷ lệ tương phản truyền thụ 500: 1, 70/70/50/60 (Typ.) (CR≥10) (L / R / U / D) góc nhìn, hướng xem tốt nhất vào lúc 6 giờ và thời gian phản hồi 10/25 (Typ.) (Tr / Td) ms.Thang màu xám hoặc độ sáng của điểm ảnh phụ được xác định bằng tín hiệu thang màu xám 6 bit cho mỗi chấm, do đó hiển thị bảng màu gồm 262K màu.Sản phẩm này đã sử dụng 2 chiếc CCFL vì nó là biểu tượng đèn nền được đặt làm loại ánh sáng Cạnh (Mặt dưới) và có thời gian hoạt động là 50K giờ, cần thêm trình điều khiển đèn nền bên ngoài.
