Thông tin chi tiết sản phẩm:
|
| Mô hình: | LQ101R1SX01A | Kích thước đường chéo: | 10,1 inch |
|---|---|---|---|
| Nhãn hiệu: | Nhọn | Độ chói: | 400 cd / m2 (Loại.) |
| Nguồn sáng: | WLED [7S6P], 10K giờ, Trình điều khiển W / O | Loại giao diện: | MIPI (2 ch, 4 làn dữ liệu) Đầu nối 50 chân |
| Định dạng pixel: | 2560 (RGB) × 1600 [WQXGA] 299PPI | Môi trường: | Operating Temperature: 0 ~ 60 °C ; Nhiệt độ hoạt động: 0 ~ 60 ° C; Storage Temperat |
| Điểm nổi bật: | Bảng điều khiển LCD công nghiệp CCFL LVDS,Bảng điều khiển CCFL NEC TFT |
||
Dòng LQ101 LQ101R1SX03 LQ101R1SX01A LQ101R1JX02
| Kích thước bảng điều khiển: | 10,1 inch | |||
|---|---|---|---|---|
| Các tính năng của Pixel: | Độ phân giải | Sắp xếp pixel | Chấm điểm (Rộng × Cao) | Pixel Pitch (W × H) |
| 2560 (RGB) × 1600, WQXGA | Sọc dọc RGB | 0,02825 × 0,08475 mm | 0,08475 × 0,08475 mm [299PPI] | |
| Kích thước cơ học: | Khu vực hoạt động (W × H) | Vùng bezel (W × H) | Kích thước phác thảo (W × H) | Độ sâu phác thảo |
| 216,96 × 135,6 mm | - | 228 × 148,5 mm | 1,88 / 4,60 (Loại. / Tối đa) mm | |
| Tính năng phác thảo: | Phong cách biểu mẫu | Tỷ lệ khung hình | Sự định hướng | Phong cách hình dạng |
| Hình chữ nhật phẳng | 16:10 (W: H) | Kiểu ngang | ||
| Định hình: | Không có | |||
| Các tính năng khác : | Bìa bảng điều khiển | Cân nặng | Bề mặt | |
| - | 151 ± 15g | Lớp phủ trong, cứng | ||
| Thông tin cơ bản : | độ sáng | Chế độ hoạt động | Độ tương phản |
|---|---|---|---|
| 400 cd / m² (Loại) | IPS, Thông thường màu đen, Truyền | 900: 1 (Loại) (Truyền) | |
| Góc nhìn (L / R / U / D) | Hướng nhìn | Tốc độ phản ứng | |
| 80/80/80/80 (Tối thiểu) (CR≥10) | Đối diện | 25 (Kiểu chữ) (Tr + Td) (mili giây) | |
| Màu sắc nhạt: | Nhiệt độ màu | Số lượng màu | Màu trắng Màu sắc |
| 6485 nghìn | 16,7M (8-bit) | X: 0,313;Y: 0,329 | |
| Gamlt màu 1931: | Tỷ lệ NTSC | Bảo hiểm sRGB | Độ phủ của Adobe RGB |
| 51% | 71% | 53% | |
| Vùng phủ sóng DCI-P3 | Rec.2020 Bảo hiểm | Nhận xét | |
| 53% | 38% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Biến thể độ chói: | 1,25 / 1,40 (Typ./Max.) (5 điểm) | ||
| Tín hiệu điện: | Đầu vào hiện tại | Đầu vào điện áp | Tiêu dùng | |||
|---|---|---|---|---|---|---|
| 185 / 370mA (Loại. / Tối đa) | 3,3V (Kiểu chữ) | - | ||||
| Tính năng giao diện: | Chức vụ | Kiểu | Giao diện | |||

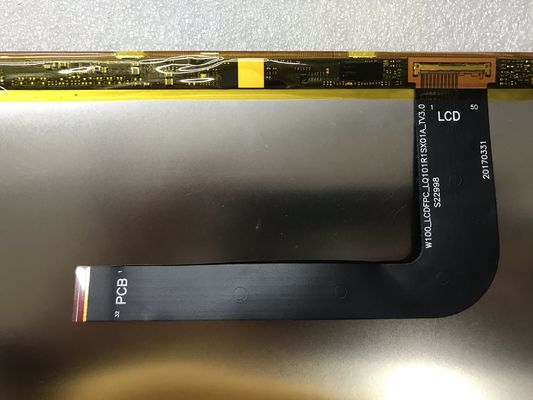

| Tư nối | MIPI (2 ch, 4 làn dữ liệu) | |||||
| Giao diện tín hiệu: | Nhãn hiệu | Mô hình | Số tiền | Ghim quảng cáo chiêu hàng | Ghim | Gim lại công việc được giao |
| I-PEX | 20525-050E-02 | 1 chiếc | 0,4 mm | 50 chân | ||
| Tính năng đèn nền: | Kiểu | Chức vụ | Hình dạng | Số tiền | Cuộc sống (Giờ) | Sự thay thế |
|---|---|---|---|---|---|---|
| WLED | Loại ánh sáng cạnh | 6 dây | 7S6P | 10K (Kiểu chữ) | - | |
| WLED điện: | Đầu vào hiện tại | Đầu vào điện áp | Tiêu dùng | |||
| 20.0 / 21.0mA (Loại. / Tối đa) | 18,2 / 21,0 / 23,1V (Min./Typ./Max.) | |||||
| Tính năng giao diện: | Chức vụ | Kiểu | Trình điều khiển WLED | |||
| - | Có trong giao diện tín hiệu bảng điều khiển | Không | ||||

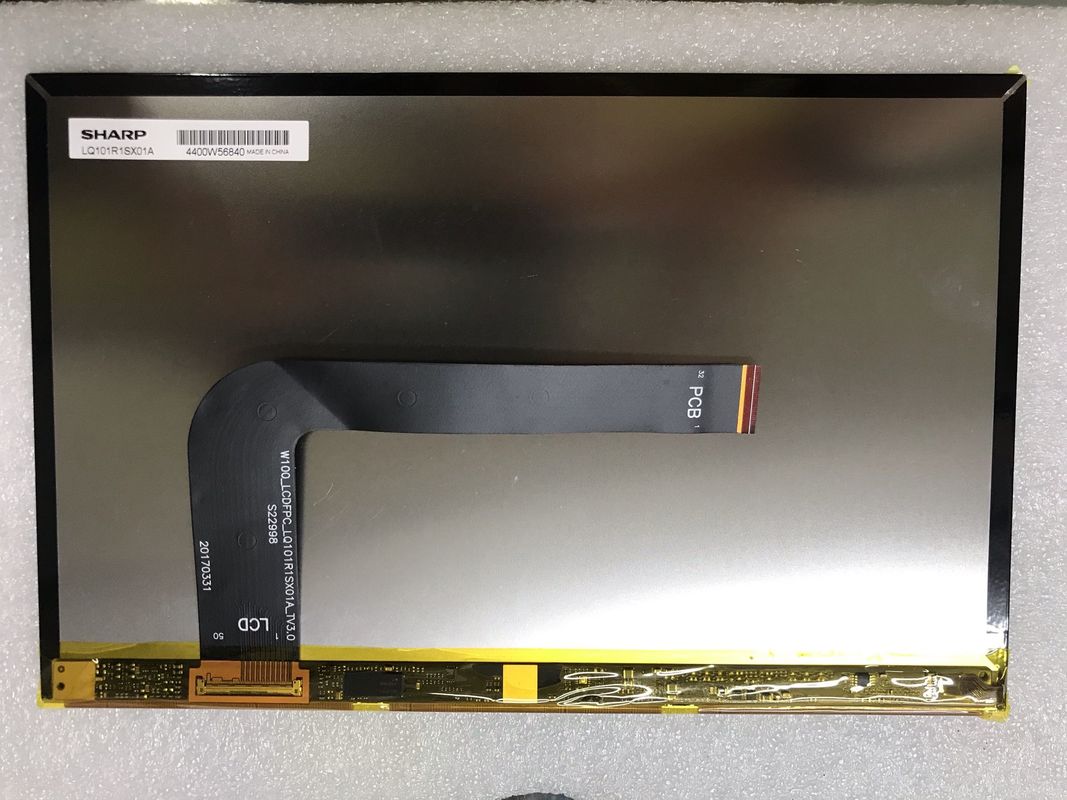

LQ101R1SX01A hỗ trợ màn hình 2560 (RGB) × 1600(WQXGA) với tỷ lệ khung hình 16:10 (W: H), có các điểm ảnh được sắp xếp theo Dải dọc RGB, theo tính toán của Panelook, mật độ điểm ảnh là 299 PPI.Đối với chi tiết cơ khí, nó có diện tích hoạt động là 216,96 (W) × 135,6 (H) mm, kích thước đường viền 228 (W) × 148,5 (H) × 4,6 (D) mm, với bề mặt của lớp phủ trong, cứng, lưới trọng lượng 151 ± 15g.Là sản phẩm IPS, Màu đen thường, LCM truyền qua, LQ101R1SX01A có thể cung cấp độ sáng màn hình 400 cd / m² Tỷ lệ tương phản truyền tải 900: 1, 80/80/80/80 (Tối thiểu) (CR≥10) (L / R / U / D) góc nhìn, hướng xem tốt nhất trên Đối xứng và thời gian phản hồi là 25 (Typ.) (Tr + Td) ms.Thang màu xám hoặc độ sáng của điểm ảnh phụ được xác định bằng tín hiệu thang màu xám 8 bit cho mỗi điểm, do đó hiển thị bảng màu 16,7 triệu màu, cũng với hiệu suất của gam màu 50% (NTSC).Sản phẩm này đã sử dụng 7S6P WLED vì nó là biểu tượng đèn nền được đặt làm loại đèn Edge và có thời gian hoạt động là 10K giờ, cần thêm trình điều khiển đèn nền bên ngoài.
