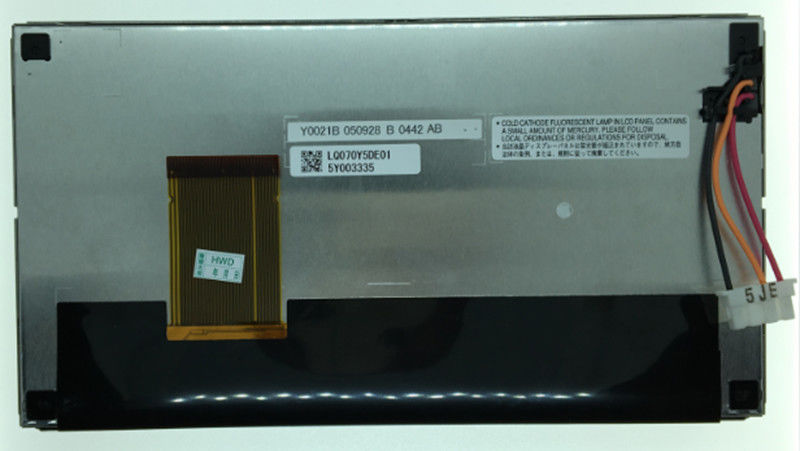

Thông tin chi tiết sản phẩm:
|
| Mô hình bảng điều khiển: | LQ070Y5DE01 | Bảng điều khiển thương hiệu: | Nhọn |
|---|---|---|---|
| độ sáng: | 320 cd / m2 (Loại.) | Bảng kích thước: | 7.0 inch |
| loại đèn: | 1 chiếc CCFL, không có trình điều khiển | Giao diện tín hiệu: | Parallel RGB (1 ch, 6 bit), FPC 50 chân |
| Nghị quyết: | 800 (RGB) × 480, WVGA, 134PPI | Môi trường: | Operating Temp.: -30 ~ 85 °C ; Nhiệt độ hoạt động: -30 ~ 85 ° C; Storage Temp.: -40 |
| Điểm nổi bật: | CCFL Màn hình LCD TFT sắc nét,Bảng điều khiển cảm ứng WLED LVDS TFT |
||
| Thông tin cơ bản : | nhà chế tạo | Mô hình bảng điều khiển | Loại bảng điều khiển | Bí danh |
|---|---|---|---|---|
| NHỌN | LQ070Y5DE01 | a-Si TFT-LCD, LCM | - | |
| Môi trường : | Trạng thái RoHS | Nhiệt độ hoạt động. | Nhiệt độ lưu trữ. | Mức độ rung |
| -30 ~ 85 ° C | -40 ~ 85 ° C | 3,0G (29,4 m / s²) |
| Thông tin cơ bản : | Độ chói (cd / m²) | Góc nhìn (L / R / U / D) | Thời gian đáp ứng (mili giây) |
|---|---|---|---|
| 320 (Kiểu chữ) | 65/65/60/65 (Loại) (CR≥10) | 30/50 (Loại) (Tr / Td) | |
| Xem tốt nhất trên | Chế độ hiển thị | Độ tương phản | |
| 6 giờ | TN, thường trắng, truyền | 100: 1 (Tối thiểu) (Truyền) | |
| Màu sắc nhạt: | Nhiệt độ màu | Màu sắc hiển thị | Phối hợp trắng |
| 6274 nghìn | 262K (6-bit) | X: 0,315;Y: 0,345 |
| Kích thước bảng điều khiển: | 7,0 " | |||
|---|---|---|---|---|
| Các tính năng của Pixel: | Định dạng pixel | Cấu hình Pixel | Pixel Pitch (mm) | Khoảng cách chấm (mm) |
| 800 (RGB) × 480 [WVGA] | Sọc dọc RGB | 0,195 × 0,1725 [134PPI] | 0,065 × 0,1725 | |
| Kích thước cơ học: | Khu vực hoạt động (mm) | Vùng bezel (mm) | Kích thước phác thảo (mm) | Chiều sâu phác thảo (mm) |
| 156 (H) × 82,8 (V) | 157,7 (H) × 84,27 (V) | 171,6 (H) × 93,2 (V) | 11,25 / 14,35 (Loại. / Tối đa) mm | |
| Tính năng phác thảo: | Yếu tố hình thức | Sự định hướng | Tỷ lệ khung hình | Phong cách hình dạng |
| Hình chữ nhật phẳng | Kiểu ngang | 17: 9 (H: V) | ||
| Gắn : | Không có | |||
| Chi tiết khác: | Cân nặng | Bìa bảng điều khiển | Sự đối xử | |
| 280g (Tối đa) | - | - | ||
| Quét ngược: | Có (U / D, L / R) |
|---|---|
| Tần số dọc: | 60Hz |
| Tính năng đèn: | Kiểu | Chức vụ | Định lượng | Hình dạng | Cuộc sống (Giờ) | Trao đổi đèn |
|---|---|---|---|---|---|---|
| CCFL | Loại ánh sáng cạnh | 1 chiếc | Hình chữ u | - | - | |
| CCFL điện: | Cung cấp điện áp | Cung cấp hiện tại | Quyền lực | |||
| 660 ± 70V | 6,0 ± 0,5mA | 7,92W (Loại) | ||||
| Tần suất hoạt động | Điện áp khởi động | |||||
| 30 / 100KHz (Tối thiểu / Tối đa) | 1125 / 1280V (Tối đa) (Ta = + 25 / -30 ℃) | |||||
| Tính năng giao diện: | Chức vụ | Trình điều khiển đèn nền | Kiểu | |||
| - | Không | Tư nối | ||||
| Chi tiết giao diện: | Nhãn hiệu | Mô hình | Ghim quảng cáo chiêu hàng | Số tiền ghim | Định lượng | Cấu hình |
| JST | BHR-04VS-1 | 4,0 mm | 4 chân | 1 chiếc | BLL-4PINS-LNNH | |
| Bảng điều khiển điện: | Cung cấp điện áp | Cung cấp hiện tại | Quyền lực | |||
|---|---|---|---|---|---|---|
| 14 / 5.3 / 2.7V (Kiểu) (VDD / VSHA / VSHD) | 0,20 / 40 / 8mA (Loại) (IDD / ISHA / ISHD) | - | ||||
| Tính năng giao diện: | Chức vụ | Tín hiệu | Kiểu | |||
| - | RGB song song (1 ch, 6-bit) | FPC | ||||
| Chi tiết FPC: | Nhãn hiệu | Mô hình | Ghim quảng cáo chiêu hàng | Số tiền ghim | Định lượng | Cấu hình |
| 0,5 mm | 50 chân | 1 chiếc | ||||
Dòng LQ070 LQ070Y5DG10 LQ070Y5DG09 LQ070Y5DG03 LQ070Y5DG02 LQ070Y5DE01
LQ070Y5DE01 hỗ trợ màn hình 800 (RGB) × 480(WVGA) với tỷ lệ khung hình 17: 9 (W: H), có các điểm ảnh được sắp xếp theo Dải dọc RGB.Đối với chi tiết cơ học, nó có vùng hoạt động 156 (W) × 82,8 (H) mm, kích thước phác thảo 171,6 (W) × 93,2 (H) × 14,35 (D) mm, kích thước vùng xem 157,7 (W) × 84,27 (H) mm, trọng lượng tịnh 280g (Tối đa).Là một sản phẩm TN, Trắng thường, LCM truyền qua, LQ070Y5DE01 có thể cung cấp độ sáng màn hình 320 cd / m² Tỷ lệ tương phản truyền thụ 100: 1, 65/65/60/65 (Typ.) (CR≥10) (L / R / U / D) góc nhìn, hướng xem tốt nhất vào lúc 6 giờ và thời gian phản hồi 30/50 (Typ.) (Tr / Td) ms.Thang màu xám hoặc độ sáng của điểm ảnh phụ được xác định bằng tín hiệu thang màu xám 6 bit cho mỗi chấm, do đó hiển thị bảng màu gồm 262K màu.Sản phẩm này đã sử dụng 1 chiếc CCFL vì nó là biểu tượng đèn nền được đặt làm loại ánh sáng Edge, trình điều khiển đèn nền bên ngoài cũng cần thiết.
