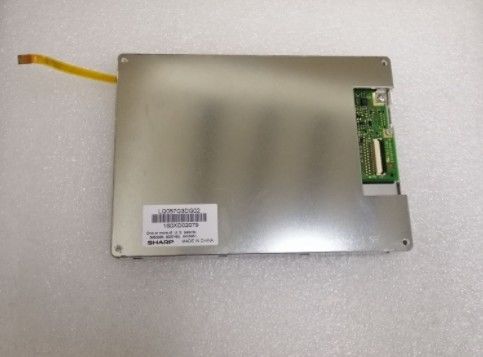

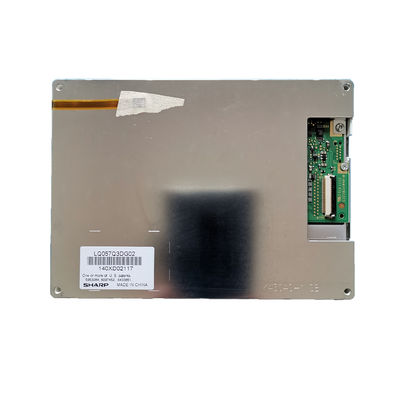

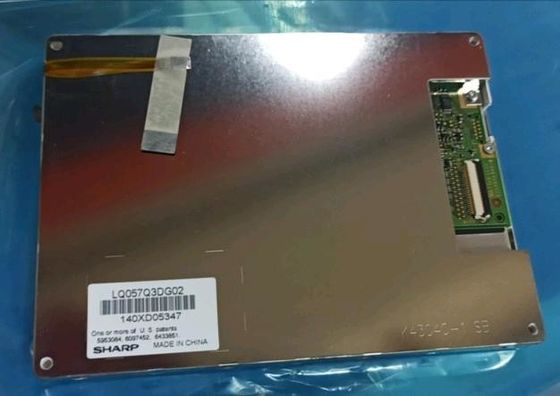

Thông tin chi tiết sản phẩm:
|
Mô hình: | LQ057Q3DG02 | Nhãn hiệu: | Nhọn |
---|---|---|---|
Định dạng pixel: | 320 (RGB) × 240 [QVGA] 70PPI | Kích thước đường chéo: | 5,7 inch |
Loại giao diện: | Đầu nối CMOS (1 ch, 6 bit), 33 chân | Nguồn sáng: | WLED [5S4P], 30K giờ |
Độ chói: | 400cd / m² | Môi trường: | Operating Temperature: -30 ~ 70 °C ; Nhiệt độ hoạt động: -30 ~ 70 ° C; Storage Temp |
Điểm nổi bật: | Màn hình LCD TFT sắc nét QVGA,Bảng điều khiển TFT sắc nét đối xứng |
Dòng LQ057 LQ057Q3DG02 LQ057Q3DG01 LQ057Q3DC12 LQ057Q3DC11 LQ057Q3DC03
Thông tin cơ bản : | Thương hiệu | Tên Model | Kiểu | Bí danh người mẫu |
---|---|---|---|---|
NHỌN | LQ057Q3DG02 | a-Si TFT-LCD, LCM | - | |
Xếp hạng tối đa : | RoHS | Nhiệt độ hoạt động | Nhiệt độ bảo quản | Mức độ rung |
-30 ~ 70 ° C | -30 ~ 70 ° C | - |
Kích thước màn hình : | 5,7 " | |||
---|---|---|---|---|
Các tính năng của Pixel: | Số pixel | Định dạng pixel | Chấm điểm (H × V) | Pixel Pitch (H × V) |
320 (RGB) × 240, QVGA | Sọc dọc RGB | 0,120 × 0,360 mm | 0,360 × 0,360 mm [70PPI] | |
Kích thước cơ học: | Khu vực hiển thị (H × V) | Mở bezel (H × V) | Kích thước tổng thể (H × V) | Chiều sâu tổng thể |
115,2 × 86,4 mm | 121,0 × 92,2 mm | 144 × 103,8 mm | 12,3 ± 0,5 mm | |
Tính năng phác thảo: | Hình dạng biểu mẫu | Tỷ lệ khung hình (H: V) | Sự định hướng | Phong cách hình dạng |
Hình chữ nhật phẳng | 4: 3 | Kiểu ngang | ||
Thông số kỹ thuật khác: | Khối lượng | Bìa bảng điều khiển | Xử lý bề mặt | |
210g (Tối đa) | - | - |
Thông tin cơ bản : | Độ chói | Chế độ làm việc | Độ tương phản |
---|---|---|---|
400 cd / m² (Loại) | TN, thường trắng, truyền | 550: 1 (Kiểu) (Truyền) | |
Xem tốt tại | Góc nhìn | Thời gian đáp ứng | |
12 giờ | 80/80/80/65 (Kiểu chữ) (CR≥5) | 30/10 (Loại) (Tr / Td) (mili giây) | |
Màu sắc nhạt: | Nhiệt độ màu: | Màu hỗ trợ | Phối hợp màu |
6485 nghìn | 262K (6-bit) | X: 0,313;Y: 0,329 |
Các tính năng của đèn nền: | Kiểu | Chức vụ | Cuộc sống (Giờ) | Số tiền | Hình dạng | Sự thay thế |
---|---|---|---|---|---|---|
WLED | Loại ánh sáng cạnh (Mặt trên) | 30 nghìn (Loại) | 5S4P | 4 chuỗi | - | |
WLED điện: | Điện áp đầu vào | Đầu vào hiện tại | Sự tiêu thụ năng lượng | |||
16.0 / 17.5V (Loại. / Tối đa) | 20mA (Loại) | 1,28W (Loại) | ||||
Tính năng giao diện: | Trạng thái trình điều khiển WLED | Loại vật lý | Vị trí giao diện | |||
- | FPC | - | ||||
Chi tiết giao diện | Thương hiệu | Tên Model | Số tiền | Ghim | Ghim quảng cáo chiêu hàng | Cấu hình ghim |
1 chiếc | 8 chân | 0,5 mm |
Tín hiệu điện: | Điện áp đầu vào | Đầu vào hiện tại | Sự tiêu thụ năng lượng | |||
---|---|---|---|---|---|---|
3,3V (Kiểu chữ) | 20 / 30mA (Loại) | - | ||||
Điện áp cho tín hiệu hiển thị: | 0≤VIL≤0,1VCC;0,9VCC≤VIH≤VCC | |||||
Tính năng giao diện: | Loại tín hiệu | Loại vật lý | Vị trí giao diện | |||
CMOS (1 ch, 6-bit) | Tư nối | - | ||||
Chi tiết giao diện: | Thương hiệu | Tên Model | Số tiền | Ghim | Ghim quảng cáo chiêu hàng | Cấu hình ghim |
IRISO | IMSA-9637S-33Y902 | 1 chiếc | 33 chân | 0,5 mm | DRGB-33P1C6B-040A |
LQ057Q3DG02 hỗ trợ màn hình 320 (RGB) × 240(QVGA) với tỷ lệ khung hình 4: 3 (W: H), có các điểm ảnh được sắp xếp theo Dải dọc RGB.Đối với chi tiết cơ học, nó có vùng hoạt động 115,2 (W) × 86,4 (H) mm, kích thước đường viền 144 (W) × 103,8 (H) × 12,8 (D) mm, kích thước vùng xem 121,0 (W) × 92,2 (H) mm, trọng lượng tịnh 210g (Tối đa).Là một sản phẩm TN, Trắng thường, LCM truyền qua, LQ057Q3DG02 có thể cung cấp độ sáng màn hình 400 cd / m² Tỷ lệ tương phản truyền trực tiếp 550: 1, 80/80/80/65 (Typ.) (CR≥5) (L / R / U / D) góc nhìn, hướng xem tốt nhất vào lúc 12 giờ và thời gian phản hồi là 30/10 (Typ.) (Tr / Td) ms.Thang màu xám hoặc độ sáng của điểm ảnh phụ được xác định bằng tín hiệu thang màu xám 6 bit cho mỗi chấm, do đó hiển thị bảng màu gồm 262K màu.Sản phẩm này đã sử dụng 5S4P WLED vì nó là biểu tượng đèn nền được đặt làm loại đèn Edge (Mặt trên) và có thời gian hoạt động là 30K giờ.
