Thông tin chi tiết sản phẩm:
|
Kích thước màn hình: | 5,7 inch | Tên người mẫu: | LQ057Q3DC03 |
---|---|---|---|
Góc nhìn: | 80/80/80/65 (Kiểu chữ) | Độ chói: | 500 cd / m2 (Loại.) |
Số pixel: | 320 × 240 (RGB) (QVGA) 70PPI | Đèn nền: | WLED, 50K giờ, với trình điều khiển LED |
Max. Tối đa Ratings Xếp hạng: | Nhiệt độ lưu trữ: -30 ~ 80 ° C Nhiệt độ hoạt động.: -30 ~ 80 ° C | Loại tín hiệu: | Parallel RGB (1 ch, 6 bit), Đầu nối 33 chân |
Điểm nổi bật: | Màn hình LCD TFT sắc nét QVGA,Bảng điều khiển TFT sắc nét đối xứng |

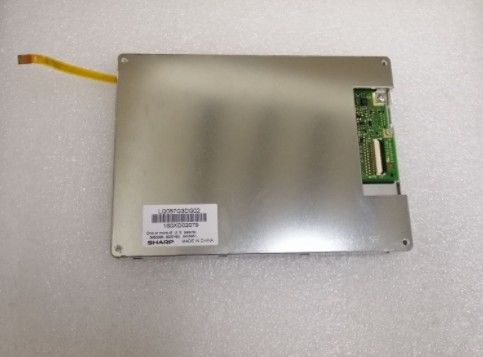

Dòng LQ057 LQ057Q3DG02 LQ057Q3DG01 LQ057Q3DC12 LQ057Q3DC11 LQ057Q3DC03
Các tính năng của Pixel: | Định dạng pixel | 320 × 240 (RGB) [QVGA] | Chấm Pitch | 0,360 × 0,120 mm (H × V) |
---|---|---|---|---|
Cấu hình | Sọc ngang RGB | Pixel Pitch | 0,360 × 0,360 mm (H × V) [70PPI] | |
Kích thước cơ học: | Khu vực trưng bày | 115,2 × 86,4 mm (H × V) | Vùng bezel | 121,0 × 92,2 mm (H × V) |
Phác thảo Dim. | 144 × 104,6 mm (H × V) | Độ sâu phác thảo | 12,3 ± 0,5 mm | |
Tính năng phác thảo: | Yếu tố hình thức | Hình chữ nhật phẳng | Sự định hướng | Kiểu ngang |
Tỷ lệ khung hình | 4: 3 (H: V) | Phong cách hình dạng | ||
Lỗ & chân đế: | Các lỗ lắp phía sau (4-Φ2,6) | |||
Các tính năng khác : | Cân nặng | 210g (Tối đa) | Bề mặt | Độ chói (Haze 0%), Lớp phủ cứng (2H) |
Thông tin cơ bản : | độ sáng | 500 cd / m² (Loại) | Độ tương phản | 350: 1 (Tối thiểu) (Truyền) |
---|---|---|---|---|
Góc nhìn | 80/80/80/65 (Loại) (CR≥10) | Chế độ quang học | TN, thường trắng, truyền | |
Hướng nhìn | 12 giờ | Thời gian đáp ứng | 30 (Kiểu chữ) (Tr + Td) (mili giây) | |
Hiệu suất màu sắc: | Sắc độ | Wx: 0,313;Wy: 0,329 | Số màu | 262K (6-bit) |
Nhiệt độ màu | 6485 nghìn | Đồng nhất màu trắng | - |
Các tính năng của đèn nền: | Hình dạng đèn | - | Loại đèn | WLED | Cả đời | 50K (Loại) (Giờ) |
---|---|---|---|---|---|---|
Sự thay thế | - | Số tiền | - | Chức vụ | Loại ánh sáng cạnh | |
Tính năng giao diện: | Kiểu | Tư nối | Chức vụ | - | Trình điều khiển đèn | Với trình điều khiển LED |
Chi tiết giao diện: | Nhãn hiệu | Mô hình | Ghim quảng cáo chiêu hàng | Ghim | Số tiền | Cấu hình |
JST | SM06B-SRSS-TB (LF) (SN) | 1,0 mm | 6 chân | 1 chiếc | ||
Lái xe điện: | Đầu vào điện áp | 11,2 / 12,0 / 12,6V (Min./Typ./Max.) | Đầu vào hiện tại | 200 / 250mA (Loại. / Tối đa) |
Systerm tín hiệu: | RGB song song (1 ch, 6-bit) | Điện áp logic | 0≤VIL≤0,3VCC;0,7VCC≤VIH≤VCC | |||
---|---|---|---|---|---|---|
Tín hiệu điện: | Đầu vào điện áp | 3,3V (Kiểu chữ) | Đầu vào hiện tại | 10 / 30mA (Loại. / Tối đa) | ||
Tính năng giao diện: | Kiểu | Tư nối | Chức vụ | - | ||
Chi tiết trình kết nối: | Nhãn hiệu | Mô hình | Ghim quảng cáo chiêu hàng | Ghim | Số tiền | Cấu hình |
HRS | FH12-33S-0.5SH (55) | 0,5 mm | 33 chân | 1 chiếc | DRGB-33P1C6B-015A |

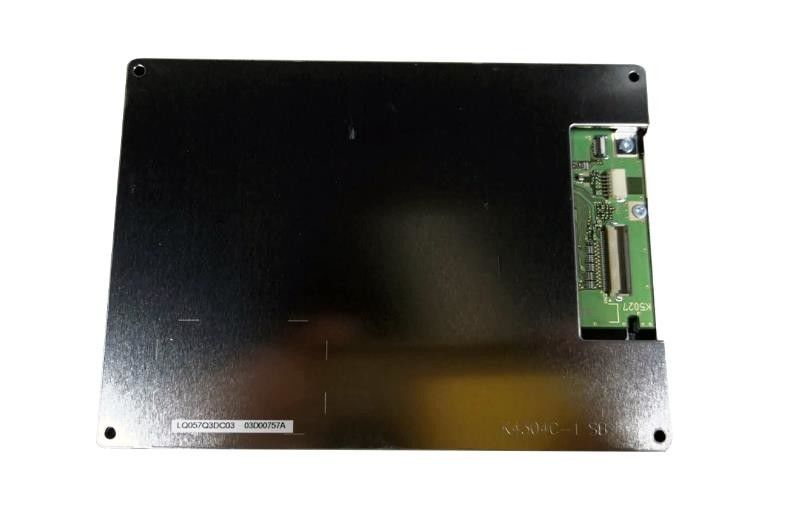

LQ057Q3DC03 hỗ trợ màn hình 320 × 240 (RGB)(QVGA) với tỷ lệ khung hình 4: 3 (W: H), có các điểm ảnh được sắp xếp theo Dải ngang RGB.Đối với chi tiết cơ khí, nó có vùng hoạt động 115,2 (W) × 86,4 (H) mm, kích thước đường viền 144 (W) × 104,6 (H) × 12,8 (D) mm, kích thước vùng xem 121,0 (W) × 92,2 (H) mm, với bề mặt có độ chói (Haze 0%), lớp phủ cứng (2H), khối lượng tịnh 210g (Tối đa).Là một sản phẩm TN, Trắng thường, LCM truyền qua, LQ057Q3DC03 có thể cung cấp độ sáng màn hình 500 cd / m² Tỷ lệ tương phản truyền trực tiếp 350: 1, 80/80/80/65 (Typ.) (CR≥10) (L / R / U / D) góc nhìn, hướng xem tốt nhất vào lúc 12 giờ và thời gian phản hồi là 30 (Typ.) (Tr + Td) ms.Thang màu xám hoặc độ sáng của điểm ảnh phụ được xác định bằng tín hiệu thang màu xám 6 bit cho mỗi chấm, do đó hiển thị bảng màu gồm 262K màu.Sản phẩm này đã sử dụng WLED vì nó là biểu tượng đèn nền được đặt làm loại ánh sáng Edge và có thời gian hoạt động là 50K giờ, Với Trình điều khiển LED.
