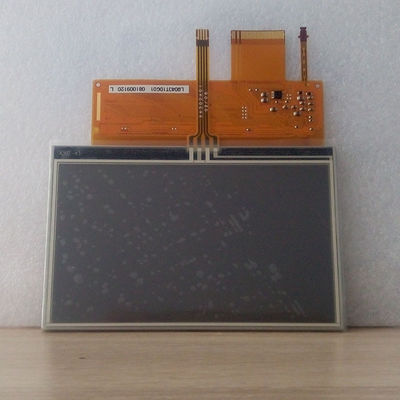

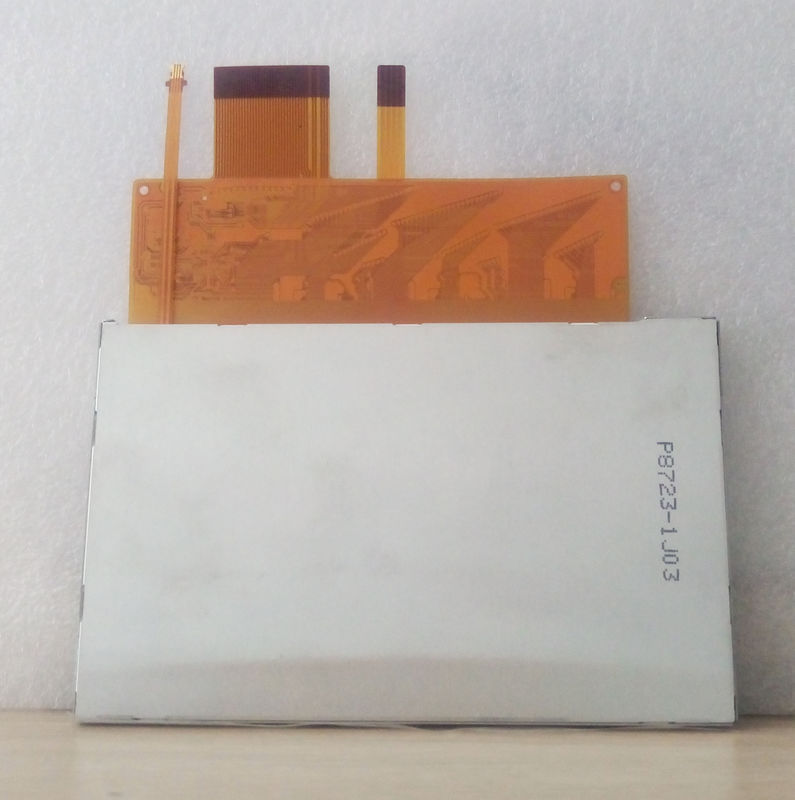

Thông tin chi tiết sản phẩm:
|
| Bảng điều khiển thương hiệu: | Nhọn | Mô hình bảng điều khiển: | LQ043T1DG03 |
|---|---|---|---|
| Nghị quyết: | 480 (RGB) × 272, WQVGA, 128PPI | Bảng kích thước: | 4,3 inch |
| loại đèn: | 9S1P WLED, 7K giờ, không cần trình điều khiển | độ sáng: | 500 cd / m2 (Loại.) |
| Giao diện tín hiệu: | Parallel RGB (1 ch, 8 bit), FPC 40 chân | Môi trường: | Operating Temp.: -10 ~ 70 °C ; Nhiệt độ hoạt động: -10 ~ 70 ° C; Storage Temp.: -30 |
| Điểm nổi bật: | Bảng điều khiển LCD LVDS TFT,Bảng điều khiển cảm ứng WLED LVDS TFT |
||
Dòng LQ043 LQ043T1DG03B LQ043T1DG03A LQ043T1DG03 LQ043T1DG02 LQ043T1DG01
| Thông tin cơ bản : | Độ chói (cd / m²) | Góc nhìn (L / R / U / D) | Thời gian đáp ứng (mili giây) |
|---|---|---|---|
| 500 (Kiểu chữ) | 45/45/20/55 (Loại) (CR≥10) | 30/30 (Loại) (Tr / Td) | |
| Xem tốt nhất trên | Chế độ hiển thị | Độ tương phản | |
| 6 giờ | TN, thường trắng, truyền | 300: 1 (Kiểu) (Truyền) | |
| Màu sắc nhạt: | Nhiệt độ màu | Màu sắc hiển thị | Phối hợp trắng |
| 6551 nghìn | 16,7M (8-bit) | X: 0,310;Y: 0,340 | |
| Biến thể màu trắng: | 1,25 / 1,43 (Typ./Max.) (9 điểm) | ||
| Kích thước bảng điều khiển: | 4,3 " | |||
|---|---|---|---|---|
| Các tính năng của Pixel: | Định dạng pixel | Cấu hình Pixel | Pixel Pitch (mm) | Khoảng cách chấm (mm) |
| 480 (RGB) × 272 [WQVGA] | Sọc dọc RGB | 0,198 × 0,198 [128PPI] | 0,066 × 0,198 | |
| Kích thước cơ học: | Khu vực hoạt động (mm) | Vùng bezel (mm) | Kích thước phác thảo (mm) | Chiều sâu phác thảo (mm) |
| 95,04 (H) × 53,856 (V) | 98,7 (H) × 57,5 (V) | 105,5 (H) × 67,2 (V) | 5,05 ± 0,3 mm | |
| Tính năng phác thảo: | Yếu tố hình thức | Sự định hướng | Tỷ lệ khung hình | Phong cách hình dạng |
| Hình chữ nhật phẳng | Kiểu ngang | 16: 9 (H: V) | ||
| Màn hình cảm ứng : | Bộ điều khiển | Điểm chạm | Giao diện | Công nghệ TP. |
| Không có bộ điều khiển cảm ứng | 1 điểm | - | Cảm ứng điện trở 4 dây | |
| Chi tiết khác: | Cân nặng | Bìa bảng điều khiển | Sự đối xử | |
| 62,0g (Loại) | - | Chống chói, lớp phủ cứng (2H) | ||
| Tính năng đèn: | Kiểu | Chức vụ | Định lượng | Hình dạng | Cuộc sống (Giờ) | Trao đổi đèn |
|---|---|---|---|---|---|---|
| WLED | Loại ánh sáng cạnh | 9S1P | 1 chuỗi | 7K (Tối thiểu) | - | |
| WLED điện: | Cung cấp điện áp | Cung cấp hiện tại | Quyền lực | |||
| 28,8 / 31,5V (Loại. / Tối đa) | 20mA (Loại) | 123mW (Tối đa) | ||||
| Tính năng giao diện: | Chức vụ | Trình điều khiển đèn nền | Kiểu | |||
| - | Không | FPC | ||||
| Chi tiết giao diện: | Nhãn hiệu | Mô hình | Ghim quảng cáo chiêu hàng | Số tiền ghim | Định lượng | Cấu hình |
| 0,5 mm | 4 chân | 1 chiếc | BLE-4PINS-CNNA | |||
| Bảng điều khiển điện: | Cung cấp điện áp | Cung cấp hiện tại | Quyền lực | |||
|---|---|---|---|---|---|---|
| 3.3 / 5.0V (Typ.) (VCC / AVDD) | 0,5 / 8,0mA (Loại) (ICC / IAVDD) | - | ||||
| Điện áp cho tín hiệu hiển thị: | VIL≤0,2VCC;VIH≥0,8VCC | |||||
| Tính năng giao diện: | Chức vụ | Tín hiệu | Kiểu | |||
| - | RGB song song (1 ch, 8-bit) | FPC | ||||
| Chi tiết FPC: | Nhãn hiệu | Mô hình | Ghim quảng cáo chiêu hàng | Số tiền ghim | Định lượng | Cấu hình |
| 0,5 mm | 40 chân | 1 chiếc | DRGB-40P1C8B-060B | |||
LQ043T1DG03 hỗ trợ hiển thị 480 (RGB) × 272(WQVGA) với tỷ lệ khung hình 16: 9 (W: H), có các điểm ảnh được sắp xếp theo Dải dọc RGB.Đối với chi tiết cơ học, nó có vùng hoạt động 95,04 (W) × 53,856 (H) mm, kích thước đường viền 105,5 (W) × 67,2 (H) × 5,35 (D) mm, kích thước vùng xem 98,7 (W) × 57,5 (H) mm, với bề mặt bằng chất liệu Antiglare, lớp phủ cứng (2H), khối lượng tịnh 62,0g (Typ.).Là một sản phẩm TN, Trắng thường, LCM truyền qua, LQ043T1DG03 có thể cung cấp độ sáng màn hình 500 cd / m² Tỷ lệ tương phản truyền thụ 300: 1, 45/45/20/55 (Typ.) (CR≥10) (L / R / U / D) góc nhìn, hướng xem tốt nhất vào lúc 6 giờ và thời gian phản hồi 30/30 (Typ.) (Tr / Td) ms.Thang màu xám hoặc độ sáng của pixel phụ được xác định bằng tín hiệu thang màu xám 8 bit cho mỗi chấm, do đó hiển thị bảng màu gồm 16,7 triệu màu.Sản phẩm này đã sử dụng 9S1P WLED vì nó là biểu tượng đèn nền được đặt làm loại đèn Edge và có thời gian hoạt động là 7K giờ, cần thêm trình điều khiển đèn nền bên ngoài.
