Thông tin chi tiết sản phẩm:
|
| Bảng kích thước: | 3.8INCH | Mô hình bảng điều khiển: | LQ038Q7DB03R |
|---|---|---|---|
| Bảng điều khiển thương hiệu: | Nhọn | độ sáng: | 90cd / m² |
| loại đèn: | 9S1P WLED, 10K giờ, không cần trình điều khiển | Giao diện tín hiệu: | RGB song song (1 ch, 6-bit), 61 chân FPC |
| Nghị quyết: | 240 (RGB) × 320, QVGA, 105PPI | Môi trường: | Operating Temp.: 0 ~ 50 °C ; Nhiệt độ hoạt động: 0 ~ 50 ° C; Storage Temp.: -25 ~ 7 |
| Điểm nổi bật: | Bảng điều khiển LCD LVDS TFT,Bảng điều khiển cảm ứng WLED LVDS TFT |
||

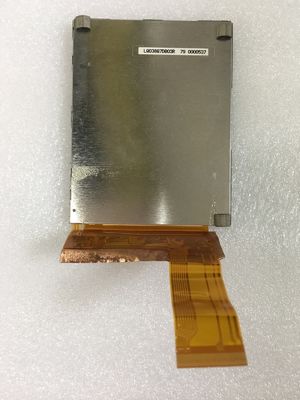

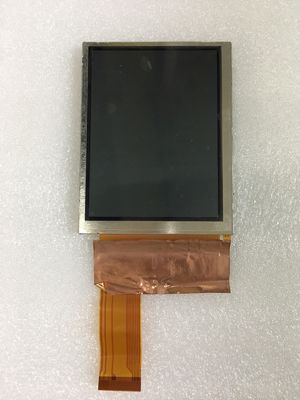

Dòng LQ038 LQ038Q7DB03R LQ038Q7DB03
| Kích thước màn hình : | 3,8 " | |||
|---|---|---|---|---|
| Các tính năng của Pixel: | Số pixel | Định dạng pixel | Chấm điểm (H × V) | Pixel Pitch (H × V) |
| 240 (RGB) × 320, QVGA | Sọc dọc RGB | 0,080 × 0,240 mm | 0,240 × 0,240 mm [105PPI] | |
| Kích thước cơ học: | Khu vực hiển thị (H × V) | Mở bezel (H × V) | Kích thước tổng thể (H × V) | Chiều sâu tổng thể |
| 57,6 × 76,8 mm | 61,2 × 80,4 mm | 69 × 88,6 mm | 3,4 ± 0,25 mm | |
| Tính năng phác thảo: | Hình dạng biểu mẫu | Tỷ lệ khung hình (H: V) | Sự định hướng | Phong cách hình dạng |
| Hình chữ nhật phẳng | 3: 4 | Kiểu chân dung | ||
| Thông số kỹ thuật khác: | Khối lượng | Bìa bảng điều khiển | Xử lý bề mặt | |
| 42,0g (Loại) | - | Lớp phủ cứng (3H) | ||
| Tốc độ làm tươi : | 60Hz |
|---|---|
| Quét ngược: | Có (U / D, L / R) |
| Các tính năng của đèn nền: | Kiểu | Chức vụ | Cuộc sống (Giờ) | Số tiền | Hình dạng | Sự thay thế |
|---|---|---|---|---|---|---|
| WLED | Loại ánh sáng cạnh | 10K (Kiểu chữ) | 9S1P | 1 chuỗi | - | |
| WLED điện: | Điện áp đầu vào | Đầu vào hiện tại | Sự tiêu thụ năng lượng | |||
| 32,4 / 36,0V (Loại. / Tối đa) | 15 / 20mA (Loại. / Tối đa) | 486 / 720mW (Loại. / Tối đa) | ||||
| Tính năng giao diện: | Trạng thái trình điều khiển WLED | Loại vật lý | Vị trí giao diện | |||
| Không | Có trong giao diện tín hiệu bảng điều khiển | - | ||||
| Thông tin cơ bản : | Độ chói | Chế độ làm việc | Độ tương phản |
|---|---|---|---|
| 90 cd / m² (Loại) | TN, Bình thường màu trắng, Transflective | 75: 1 (Kiểu) (Truyền) 8: 1 (Kiểu) (Phản chiếu) | |
| Xem tốt tại | Góc nhìn | Thời gian đáp ứng | |
| 6 giờ | 40/40/40/40 (Kiểu chữ) (CR≥2) | 30/50 (Loại) (Tr / Td) (mili giây) | |
| Màu sắc nhạt nhẽo: | Nhiệt độ màu: | Màu hỗ trợ | Phối hợp màu |
| 7203 nghìn | 262K (6-bit) | X: 0,300;Y: 0,330 | |
| Gamlt màu 1931: | Tỷ lệ NTSC | Bảo hiểm sRGB | Độ phủ của Adobe RGB |
| 18% | 24% | 18% | |
| Vùng phủ sóng DCI-P3 | Rec.2020 Bảo hiểm | Nhận xét | |
| 18% | 13% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Đồng nhất màu trắng: | 1,17 / 1,33 (Typ./Max.) (9 điểm) | ||
| Hiệu suất : | Công nghệ 3D | Tầm nhìn ngoài trời | Sự phản ánh |
| - | Sunlight có thể đọc được | 7,0 / 11% (Min.Typ.) | |
| Tín hiệu điện: | Điện áp đầu vào | Đầu vào hiện tại | Sự tiêu thụ năng lượng | |||
|---|---|---|---|---|---|---|
| 5.0 / 3.3 / 15.0 / -15.0V (Kiểu) (VSHA / VSHD / VDD / VSS) | 5,0 / 1,8 / 0,05 / -0,03mA (Loại) (ISHA / ISHD / IDD / IEE) | 33 / 66mW (Loại. / Tối đa) | ||||
| Tính năng giao diện: | Loại tín hiệu | Loại vật lý | Vị trí giao diện | |||
| RGB song song (1 ch, 6-bit) | FPC | - | ||||
| Chi tiết giao diện: | Thương hiệu | Tên Model | Số tiền | Ghim | Ghim quảng cáo chiêu hàng | Cấu hình ghim |
| 1 chiếc | 61 chân | |||||
LQ038Q7DB03R hỗ trợ màn hình 240 (RGB) × 320(QVGA) với tỷ lệ khung hình 3: 4 (W: H), có các điểm ảnh được sắp xếp theo Dải dọc RGB.Đối với chi tiết cơ khí, nó có vùng hoạt động 57,6 (W) × 76,8 (H) mm, kích thước đường viền 69 (W) × 88,6 (H) mm, kích thước vùng xem 61,2 (W) × 80,4 (H) mm, với bề mặt của lớp phủ cứng (3H), trọng lượng tịnh 42,0g (Typ.).Là một sản phẩm TN, Màu trắng thông thường, Transflective LCM, LQ038Q7DB03R có thể cung cấp độ sáng màn hình 90 cd / m² Tỷ lệ tương phản truyền thụ 75: 1, tỷ lệ tương phản phản xạ 8: 1 (Typ.), 40/40/40/40 (Typ.) ( Góc nhìn CR≥2) (L / R / U / D), hướng xem tốt nhất vào lúc 6 giờ và thời gian phản hồi 30/50 (Typ.) (Tr / Td) ms.Thang màu xám hoặc độ sáng của điểm ảnh phụ được xác định bằng tín hiệu thang màu xám 6 bit cho mỗi chấm, do đó hiển thị bảng màu 262K, cũng với hiệu suất của gam màu 18% (NTSC).Sản phẩm này đã sử dụng 9S1P WLED vì nó là biểu tượng đèn nền được đặt làm loại đèn Edge và có thời gian hoạt động là 10K giờ, ngoài ra cần có thêm trình điều khiển đèn nền bên ngoài.
