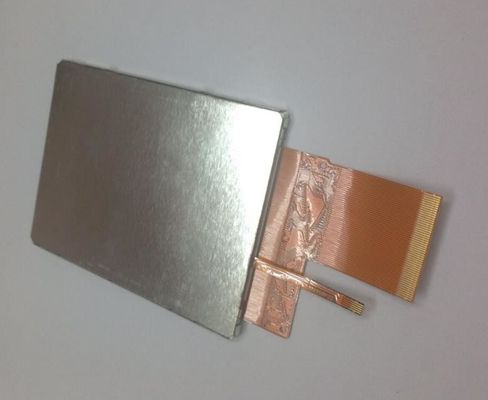

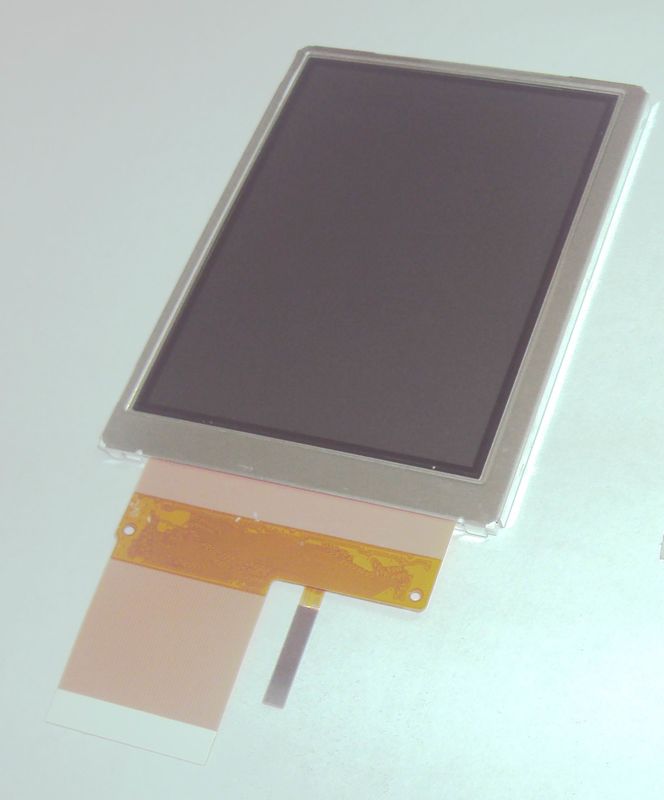

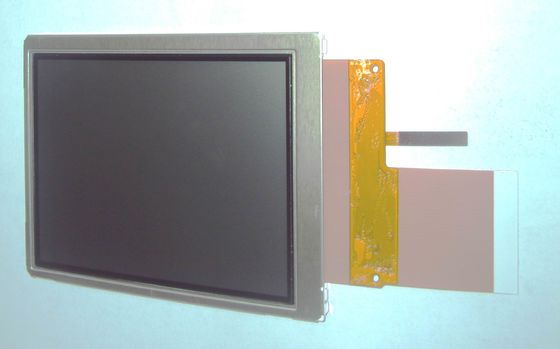

Thông tin chi tiết sản phẩm:
|
nhà chế tạo: | Nhọn | Tên người mẫu: | LQ035Q7DB03F |
---|---|---|---|
Độ chói: | 55cd / m² | Kích thước màn hình: | 3,5 inch |
Loại tín hiệu: | Parallel RGB (1 ch, 6 bit), FPC 50 chân | Số pixel: | 240 (RGB) × 320 (QVGA) 113PPI |
Đèn nền: | WLED, 10K giờ, Không có tài xế | Max. Tối đa Ratings Xếp hạng: | Nhiệt độ lưu trữ: -25 ~ 70 ° C Nhiệt độ hoạt động: -10 ~ 60 ° C |
Điểm nổi bật: | Màn hình LCD TFT sắc nét 240 × 320RGB,Màn hình LCD TFT sắc nét 55cd / m2,LQ035Q7DB03F |
Dòng LQ035 LQ035Q7DB03R LQ035Q7DB03F LQ035Q7DB03 LQ035Q7DB02R LQ035Q7DB02
Thông tin cơ bản : | Độ chói (cd / m²) | Góc nhìn (L / R / U / D) | Thời gian đáp ứng (mili giây) |
---|---|---|---|
55 (Kiểu chữ) | 40/40/40/50 (Kiểu chữ) (CR≥2) | 30/50 (Loại) (Tr / Td) | |
Xem tốt nhất trên | Chế độ hiển thị | Độ tương phản | |
6 giờ | TN, Bình thường màu trắng, Transflective | 85: 1 (Kiểu) (Truyền) 15: 1 (Kiểu) (Phản chiếu) | |
Màu sắc nhạt: | Nhiệt độ màu | Màu sắc hiển thị | Phối hợp trắng |
6066 nghìn | 262K (6-bit) | X: 0,320;Y: 0,340 | |
Hiệu suất : | Công nghệ 3D | Khả năng nhìn thấy ánh sáng mặt trời | Sự phản ánh |
- | Sunlight có thể đọc được | 8/13% (Min./Typ.) |
Kích thước bảng điều khiển: | 3,5 " | |||
---|---|---|---|---|
Các tính năng của Pixel: | Định dạng pixel | Cấu hình Pixel | Pixel Pitch (mm) | Khoảng cách chấm (mm) |
240 (RGB) × 320 [QVGA] | Sọc dọc RGB | 0,2235 × 0,2235 [113PPI] | 0,0745 × 0,2235 | |
Kích thước cơ học: | Khu vực hoạt động (mm) | Vùng bezel (mm) | Kích thước phác thảo (mm) | Chiều sâu phác thảo (mm) |
53,64 (H) × 71,52 (V) | 57,4 (H) × 75,2 (V) | 65 (H) × 85 (V) | 3,4 ± 0,3 mm | |
Tính năng phác thảo: | Yếu tố hình thức | Sự định hướng | Tỷ lệ khung hình | Phong cách hình dạng |
Hình chữ nhật phẳng | Kiểu chân dung | 3: 4 (H: V) | ||
Chi tiết khác: | Cân nặng | Bìa bảng điều khiển | Sự đối xử | |
40,0g (Loại) | - | Lớp phủ cứng (3H) |
Tính năng đèn: | Kiểu | Chức vụ | Định lượng | Hình dạng | Cuộc sống (Giờ) | Trao đổi đèn |
---|---|---|---|---|---|---|
WLED | Loại ánh sáng cạnh | - | - | 10K (Kiểu chữ) | - | |
WLED điện: | Cung cấp điện áp | Cung cấp hiện tại | Quyền lực | |||
21,6V (Loại), 24V (Tối đa) | 15 / 20mA (Loại. / Tối đa) | 324mW (Kiểu chữ) | ||||
Tính năng giao diện: | Chức vụ | Trình điều khiển đèn nền | Kiểu | |||
- | Không | FPC | ||||
Chi tiết giao diện: | Nhãn hiệu | Mô hình | Ghim quảng cáo chiêu hàng | Số tiền ghim | Định lượng | Cấu hình |
0,5 mm | 5 chân | 1 chiếc | BLE-5PINS-ANNCN |
Bảng điều khiển điện: | Cung cấp điện áp | Cung cấp hiện tại | Quyền lực | |||
---|---|---|---|---|---|---|
5.0 / 3.3 / 15.0 / -10.0V (Kiểu) (VSHA / VSHD / VDD / VEE) | 3.0 / 2.0 / 0.05 / -0.05mA (Loại) (ISHA / ISHD / IDD / IEE) | - | ||||
Tính năng giao diện: | Chức vụ | Tín hiệu | Kiểu | |||
- | RGB song song (1 ch, 6-bit) | FPC | ||||
Chi tiết FPC: | Nhãn hiệu | Mô hình | Ghim quảng cáo chiêu hàng | Số tiền ghim | Định lượng | Cấu hình |
0,5 mm | 50 chân | 1 chiếc |
LQ035Q7DB03F hỗ trợ màn hình 240 (RGB) × 320(QVGA) với tỷ lệ khung hình 3: 4 (W: H), có các điểm ảnh được sắp xếp theo Dải dọc RGB.Đối với chi tiết cơ học, nó có vùng hoạt động là 53,64 (W) × 71,52 (H) mm, kích thước đường viền 65 (W) × 85 (H) × 3,7 (D) mm, kích thước vùng xem 57,4 (W) × 75,2 (H) mm, với bề mặt phủ lớp phủ cứng (3H), trọng lượng tịnh 40,0g (Typ.).Là sản phẩm TN, Màu trắng thường, LCM xuyên sáng, LQ035Q7DB03F có thể cung cấp độ sáng màn hình 55 cd / m² Tỷ lệ tương phản truyền thụ 85: 1, tỷ lệ tương phản phản xạ 15: 1 (Typ.), 40/40/40/50 (Typ.) ( Góc nhìn CR≥2) (L / R / U / D), hướng xem tốt nhất vào lúc 6 giờ và thời gian phản hồi là 30/50 (Typ.) (Tr / Td) ms.Thang màu xám hoặc độ sáng của điểm ảnh phụ được xác định bằng tín hiệu thang màu xám 6 bit cho mỗi chấm, do đó hiển thị bảng màu gồm 262K màu.Sản phẩm này đã sử dụng WLED vì nó là biểu tượng đèn nền được đặt làm loại đèn Edge và có thời gian hoạt động là 10K giờ, ngoài ra còn cần thêm trình điều khiển đèn nền bên ngoài.
