Thông tin chi tiết sản phẩm:
|
| nhà chế tạo: | Nhọn | Tên người mẫu: | LQ035Q1DH02 |
|---|---|---|---|
| Độ chói: | 400 (Loại.) (Cd / mét vuông) | Sắp xếp: | Sọc dọc RGB |
| Kích thước màn hình: | 3,5 inch | Đèn nền: | 7S1P WLED, Không có Trình điều khiển |
| Vùng hoạt động (mm): | 70,56 × 52,92 (H × V) | Max. Tối đa Ratings Xếp hạng: | Nhiệt độ lưu trữ: -30 ~ 85 ° C Nhiệt độ hoạt động: -10 ~ 70 ° C |
| Điểm nổi bật: | Màn hình LCD SVGA sắc nét TFT,Bảng điều khiển LCD công nghiệp XGA,Màn hình LCD LVDS TFT |
||
| Thông tin cơ bản : | Bảng điều khiển thương hiệu | NHỌN | Mô hình bảng điều khiển | LQ035Q1DH02 |
|---|---|---|---|---|
| Kích thước đường chéo | 3,5 " | Ứng dụng | ||
| Loại bảng điều khiển | a-Si TFT-LCD, LCM | Bí danh người mẫu | - | |
| Độ tin cậy : | Nhiệt độ hoạt động. | -10 ~ 70 ° C | Nhiệt độ lưu trữ. | -30 ~ 85 ° C |
| Thông tin cơ bản : | độ sáng | 400 cd / m² (Loại) | Độ tương phản | 300: 1 (Loại) (Truyền) |
|---|---|---|---|---|
| Góc nhìn | 45/45/20/55 (Kiểu chữ) (CR≥10) | Chế độ quang học | TN, thường trắng, truyền | |
| Hướng nhìn | 6 giờ | Thời gian đáp ứng | 30/30 (Loại) (Tr / Td) (mili giây) | |
| Hiệu suất màu sắc: | Sắc độ | Wx: 0,310;Wy: 0,340 | Số màu | 262K (6-bit) |
| Nhiệt độ màu | 6551 nghìn | Đồng nhất màu trắng | 1,25 / 1,43 (Typ./Max.) (9 điểm) |
| Các tính năng của Pixel: | Định dạng pixel | 320 (RGB) × 240 [QVGA] | Chấm sân | 0,0735 × 0,2205 mm (H × V) |
|---|---|---|---|---|
| Cấu hình | Sọc dọc RGB | Pixel Pitch | 0,2205 × 0,2205 mm (H × V) [115PPI] | |
| Kích thước cơ học: | Khu vực trưng bày | 70,56 × 52,92 mm (H × V) | Vùng bezel | 71,16 × 53,52 mm (H × V) |
| Phác thảo Dim. | 76,9 × 63,9 mm (H × V) | Độ sâu phác thảo | 4,5 ± 0,2 mm | |
| Tính năng phác thảo: | Yếu tố hình thức | Hình chữ nhật phẳng | Sự định hướng | Kiểu ngang |
| Tỷ lệ khung hình | 4: 3 (H: V) | Phong cách hình dạng | ||
| Màn hình cảm ứng : | Điểm chạm | 1 điểm | Tín hiệu TP | - |
| Bộ điều khiển TP | Không có bộ điều khiển cảm ứng | Màn hình cảm ứng | Cảm ứng điện trở 4 dây | |
| Các tính năng khác : | Cân nặng | 43,0g (Loại) | Bề mặt | Chống chói, lớp phủ cứng (2H) |
| Systerm tín hiệu: | RGB song song (1 ch, 6-bit) + SPI | Điện áp logic | - | |||
|---|---|---|---|---|---|---|
| Tín hiệu điện: | Đầu vào điện áp | 1,8 / 3,3V (Kiểu) (VDDIO / VCI) | Đầu vào hiện tại | 0,003 / 8,0mA (Loại) (IVDDIO / IVCI) | ||
| Tính năng giao diện: | Kiểu | FPC | Chức vụ | - | ||
| Chi tiết FPC: | Nhãn hiệu | Mô hình | Ghim quảng cáo chiêu hàng | Ghim | Số tiền | Cấu hình |
| 0,3 mm | 67 chân | 1 chiếc | ||||
| Các tính năng của đèn nền: | Hình dạng đèn | 1 chuỗi | Loại đèn | WLED | Cả đời | - |
|---|---|---|---|---|---|---|
| Sự thay thế | - | Số tiền | 7S1P | Chức vụ | Loại ánh sáng cạnh | |
| Đèn điện: | Đầu vào điện áp | 22,4 / 24,5V (Loại. / Tối đa) | Đầu vào hiện tại | 24mA (Loại) | ||
| Tiêu dùng | 538mW (Loại) | |||||
| Tính năng giao diện: | Kiểu | Có trong giao diện tín hiệu bảng điều khiển | Chức vụ | - | Trình điều khiển đèn | Không |

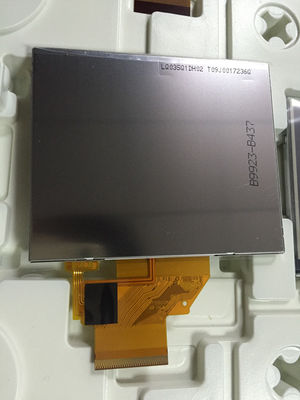

LQ035Q1DH02 hỗ trợ màn hình 320 (RGB) × 240(QVGA) với tỷ lệ khung hình 4: 3 (W: H), có các điểm ảnh được sắp xếp theo Dải dọc RGB.Đối với chi tiết cơ học, nó có vùng hoạt động 70,56 (W) × 52,92 (H) mm, kích thước đường viền 76,9 (W) × 63,9 (H) × 4,7 (D) mm, kích thước vùng xem 71,16 (W) × 53,52 (H) mm, với bề mặt bằng chất liệu Antiglare, lớp phủ cứng (2H), khối lượng tịnh 43,0g (Typ.).Là một sản phẩm TN, Trắng thường, LCM truyền qua, LQ035Q1DH02 có thể cung cấp độ sáng màn hình 400 cd / m² Tỷ lệ tương phản truyền thụ 300: 1, 45/45/20/55 (Typ.) (CR≥10) (L / R / U / D) góc nhìn, hướng xem tốt nhất vào lúc 6 giờ và thời gian phản hồi 30/30 (Typ.) (Tr / Td) ms.Thang màu xám hoặc độ sáng của điểm ảnh phụ được xác định bằng tín hiệu thang màu xám 6 bit cho mỗi điểm, do đó hiển thị bảng màu 262K, cũng với hiệu suất của gam màu 48% (NTSC).Sản phẩm này đã sử dụng 7S1P WLED vì nó là biểu tượng đèn nền được đặt làm loại ánh sáng Edge, trình điều khiển đèn nền bên ngoài cũng cần thiết.
