Thông tin chi tiết sản phẩm:
|
Bảng kích thước: | 5.5 inch | Mô hình bảng điều khiển: | LM32C04P |
---|---|---|---|
độ sáng: | 170 cd / m2 (Loại.) | Giao diện tín hiệu: | Dữ liệu song song (8-bit), 20 chân kết nối |
loại đèn: | CCFL 2 chiếc, không có trình điều khiển | Nghị quyết: | 320 (RGB) × 240, QVGA, 72PPI |
loại bảng điều khiển: | CSTN-LCD, LCM | Môi trường: | Operating Temp.: 0 ~ 60 °C ; Nhiệt độ hoạt động: 0 ~ 60 ° C; Storage Temp.: -25 ~ 6 |
Điểm nổi bật: | Màn hình LCD SVGA sắc nét TFT,Bảng điều khiển LCD công nghiệp XGA,Màn hình LCD LVDS TFT |
Kích thước màn hình : | 5,5 " | |||
---|---|---|---|---|
Các tính năng của Pixel: | Số pixel | Định dạng pixel | Chấm điểm (H × V) | Pixel Pitch (H × V) |
320 (RGB) × 240, QVGA | Sọc dọc RGB | 0,116 × 0,348 mm | 0,348 × 0,348 mm [72PPI] | |
Kích thước cơ học: | Khu vực hiển thị (H × V) | Mở bezel (H × V) | Kích thước tổng thể (H × V) | Chiều sâu tổng thể |
111,36 × 83,52 mm | 115,6 × 87,6 mm | 149,2 × 116,4 mm | 24,8 mm | |
Tính năng phác thảo: | Hình dạng biểu mẫu | Tỷ lệ khung hình (H: V) | Sự định hướng | Phong cách hình dạng |
Hình chữ nhật phẳng | 4: 3 | Kiểu ngang | ||
Thông số kỹ thuật khác: | Khối lượng | Bìa bảng điều khiển | Xử lý bề mặt | |
320g (Loại) | - | - |
Các tính năng của đèn nền: | Kiểu | Chức vụ | Cuộc sống (Giờ) | Số tiền | Hình dạng | Sự thay thế |
---|---|---|---|---|---|---|
CCFL | Loại ánh sáng trực tiếp | - | 2 chiếc | - | - | |
CCFL điện: | Điện áp đầu vào | Đầu vào hiện tại | Sự tiêu thụ năng lượng | |||
340 ± 40V | 7,0 ± 1mA | 4,8 / 6,1W (Loại. / Tối đa) | ||||
Tần suất hoạt động | Điện áp khởi động | |||||
20 / 60KHz (Tối thiểu / Tối đa) | 1100 / 1400V (Tối đa) (Ta = + 25/0 ℃) | |||||
Tính năng giao diện: | Trạng thái trình điều khiển CCFL | Loại vật lý | Vị trí giao diện | |||
Không | Tư nối | - | ||||
Chi tiết giao diện | Thương hiệu | Tên Model | Số tiền | Ghim | Ghim quảng cáo chiêu hàng | Cấu hình ghim |
JST | S3B-XH-A | 1 chiếc | 3 chân | 2,5 mm | BLL-3PINS-LNH | |
JST | S3B-XH-A | 1 chiếc | 3 chân | 2,5 mm | BLL-3PINS-HNL |
Thông tin cơ bản : | Độ chói | Chế độ làm việc | Độ tương phản |
---|---|---|---|
170 cd / m² (Loại) | STN, thường là màu đen | 20: 1 (Kiểu) (Truyền) | |
Xem tốt tại | Góc nhìn | Thời gian đáp ứng | |
- | - | 150/50 (Loại) (Tr / Td) (mili giây) | |
Màu sắc nhạt nhẽo: | Nhiệt độ màu: | Màu hỗ trợ | Phối hợp màu |
8558 nghìn | Màu sắc | X: 0,290;Y: 0,300 |
Tín hiệu điện: | Điện áp đầu vào | Đầu vào hiện tại | Sự tiêu thụ năng lượng | |||
---|---|---|---|---|---|---|
5.0V (Kiểu chữ) | 24,7mA (Loại) | 420 / 620mW (Loại. / Tối đa) | ||||
Tính năng giao diện: | Loại tín hiệu | Loại vật lý | Vị trí giao diện | |||
Dữ liệu song song (8-bit) | Tư nối | - | ||||
Chi tiết giao diện: | Thương hiệu | Tên Model | Số tiền | Ghim | Ghim quảng cáo chiêu hàng | Cấu hình ghim |
Kyocera Elco | 00-6200-207-032-800 | 1 chiếc | 20 chân | 1,0 mm |

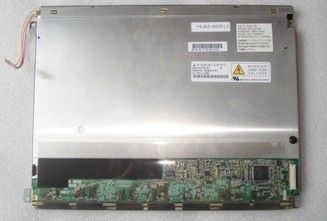

LM32C04P hỗ trợ hiển thị 320 (RGB) × 240(QVGA) với tỷ lệ khung hình 4: 3 (W: H), có các điểm ảnh được sắp xếp theo Dải dọc RGB.Đối với chi tiết cơ học, nó có vùng hoạt động 111,36 (W) × 83,52 (H) mm, kích thước đường viền 149,2 (W) × 116,4 (H) mm, kích thước vùng xem 115,6 (W) × 87,6 (H) mm, trọng lượng tịnh 320g (Typ.).Là một sản phẩm LCM màu đen thông thường STN, LM32C04P có thể cung cấp độ sáng màn hình 170 cd / m² Tỷ lệ tương phản truyền trực tiếp 20: 1 và thời gian đáp ứng 150/50 (Typ.) (Tr / Td) ms., Do đó hiển thị bảng màu màu sắc.Sản phẩm này đã sử dụng 2 chiếc CCFL vì nó là biểu tượng đèn nền được đặt làm loại ánh sáng Trực tiếp, trình điều khiển đèn nền bên ngoài cũng cần thiết.
