Thông tin chi tiết sản phẩm:
|
| Mô hình bảng điều khiển: | LM12S49 | độ sáng: | 185cd / m² |
|---|---|---|---|
| Bảng kích thước: | 12,1 inch | Nghị quyết: | 800 (RGB) × 600, SVGA, 82PPI |
| Giao diện tín hiệu: | CMOS / TTL (1 ch, 8-bit), 41 chân Kết nối | Định dạng pixel: | Sọc dọc RGB |
| Môi trường: | Operating Temp.: 0 ~ 50 °C ; Nhiệt độ hoạt động: 0 ~ 50 ° C; Storage Temp.: -25 ~ 6 | loại đèn: | 2 chiếc CCFL, 40K giờ, không cần trình điều khiển |
| Điểm nổi bật: | Màn hình LCD SVGA sắc nét TFT,Bảng điều khiển LCD công nghiệp XGA,Màn hình LCD LVDS TFT |
||
| Thông tin cơ bản : | độ sáng | 185 cd / m² (Loại) | Độ tương phản | 40: 1 (Kiểu) (Truyền) |
|---|---|---|---|---|
| Góc nhìn | 30/30/15/25 (Loại) (CR≥5) | Chế độ quang học | STN, Thông thường màu đen, Truyền | |
| Hướng nhìn | - | Thời gian đáp ứng | 220/80 (Loại) (Tr / Td) (mili giây) | |
| Hiệu suất màu sắc: | Sắc độ | Wx: 0,280;Wy: 0,330 | Số màu | Màu sắc |
| Nhiệt độ màu | 8484 nghìn | Đồng nhất màu trắng | - |
| Các tính năng của Pixel: | Định dạng pixel | 800 (RGB) × 600 [SVGA] | Chấm sân | 0,1025 × 0,3075 mm (H × V) |
|---|---|---|---|---|
| Cấu hình | Sọc dọc RGB | Pixel Pitch | 0,3075 × 0,3075 mm (H × V) [82PPI] | |
| Kích thước cơ học: | Khu vực trưng bày | 246 × 184,5 mm (H × V) | Vùng bezel | 250,6 × 189,1 mm (H × V) |
| Phác thảo Dim. | 275 × 202,5 mm (H × V) | Độ sâu phác thảo | 8,5 (Tối đa) mm | |
| Tính năng phác thảo: | Yếu tố hình thức | Hình chữ nhật phẳng | Sự định hướng | Kiểu ngang |
| Tỷ lệ khung hình | 4: 3 (H: V) | Phong cách hình dạng | ||
| Lỗ & chân đế: | Các lỗ lắp mặt (2-Φ3.4, 2-R1.7) trên khung bezel bên trái, bên phải | |||
| Các tính năng khác : | Cân nặng | 550g | Bề mặt | - |
| Systerm tín hiệu: | CMOS / TTL (1 ch, 8-bit) | Điện áp logic | - | |||
|---|---|---|---|---|---|---|
| Tín hiệu điện: | Đầu vào điện áp | 3.3 / 5.0V (Loại) (VDD) | Đầu vào hiện tại | 160 / 170mA (Typ.) (3.3V / 5.0V) (IDD) | ||
| Tính năng giao diện: | Kiểu | Tư nối | Chức vụ | - | ||
| Chi tiết trình kết nối: | Nhãn hiệu | Mô hình | Ghim quảng cáo chiêu hàng | Ghim | Số tiền | Cấu hình |
| HRS | DF9B-41P-1V | 1,0 mm | 41 chân | 1 chiếc | ||
| Các tính năng của đèn nền: | Hình dạng đèn | Thẳng | Loại đèn | CCFL | Cả đời | 40K (Loại) (Giờ) |
|---|---|---|---|---|---|---|
| Sự thay thế | - | Số tiền | 2 chiếc | Chức vụ | Loại ánh sáng cạnh (Trên và dưới) | |
| Đèn điện: | Đầu vào điện áp | 590V (Loại) | Đầu vào hiện tại | 5,5 / 6,0mA (Loại. / Tối đa) | ||
| Tần số | 30 / 70KHz (Tối thiểu / Tối đa) | Điện áp khởi động | 1130 / 1280V (Tối đa) (Ta = + 25/0 ℃) | |||
| Tiêu dùng | 6,5W (Kiểu chữ) | |||||
| Tính năng giao diện: | Kiểu | Tư nối | Chức vụ | - | Trình điều khiển đèn | Không |
| Chi tiết giao diện: | Nhãn hiệu | Mô hình | Ghim quảng cáo chiêu hàng | Ghim | Số tiền | Cấu hình |
| JST | BHR-03VS-1 | 4,0 mm | 3 chân | 2 chiếc | BLL-3PINS-HNL | |

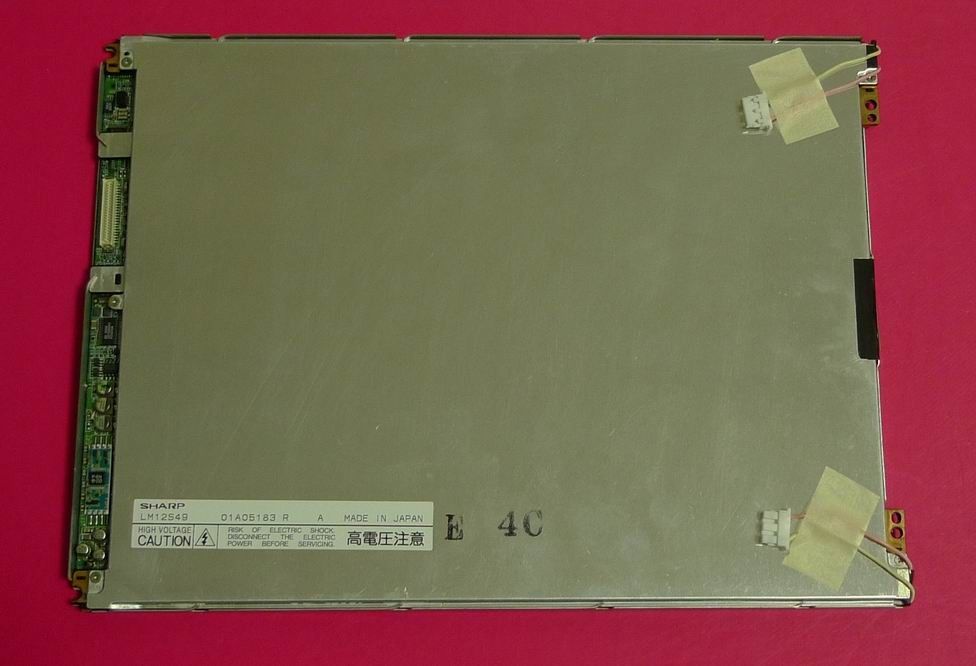

LM12S49 hỗ trợ hiển thị 800 (RGB) × 600(SVGA) với tỷ lệ khung hình 4: 3 (W: H), có các pixel được sắp xếp theo Dải dọc RGB.Đối với chi tiết cơ khí, nó có vùng hoạt động 246 (W) × 184,5 (H) mm, kích thước đường viền 275 (W) × 202,5 (H) × 8,5 (D) mm, kích thước vùng xem 250,6 (W) × 189,1 (H) mm, trọng lượng tịnh 550g.Là sản phẩm STN, Màu đen thường, LCM truyền qua, LM12S49 có thể cung cấp độ sáng màn hình 185 cd / m² Tỷ lệ tương phản truyền trực tiếp 40: 1, 30/30/15/25 (Typ.) (CR≥5) (L / R / U / D) góc nhìn và thời gian đáp ứng 220/80 (Typ.) (Tr / Td) ms., Do đó hiển thị một bảng màu Color.Sản phẩm này đã sử dụng 2 chiếc CCFL vì nó là biểu tượng đèn nền được đặt làm loại đèn Edge (Trên và Dưới) và có thời gian hoạt động là 40K giờ, ngoài ra cần có thêm trình điều khiển đèn nền bên ngoài.
