Thông tin chi tiết sản phẩm:
|

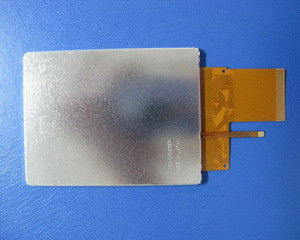

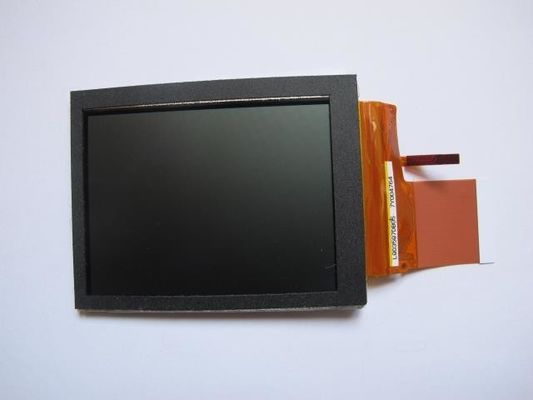

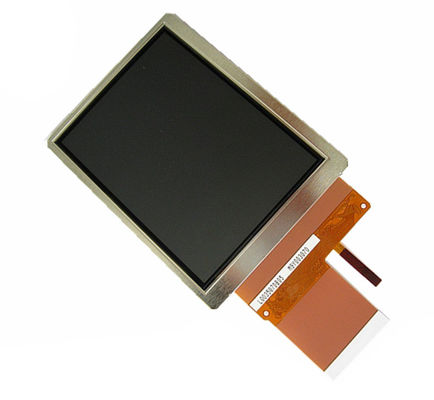

| thương hiệu bảng điều khiển: | nhọn | Mô hình bảng điều khiển: | LQ035Q7DB05 |
|---|---|---|---|
| Nghị quyết: | 240×320RGB | Kích thước bảng điều khiển: | 3,5 inch |
| độ sáng: | 160 cd/m² (Điển hình) | Giao diện tín hiệu: | RGB song song (1 ch, 6-bit), 50 pin FPC |
| loại đèn: | 6S1P WLED, 10K giờ, không lái xe | Môi trường: | Operating Temp.: -10 ~ 60 °C ; Nhiệt độ hoạt động: -10 ~ 60 °C; Storage Temp.: -25 |
| Làm nổi bật: | Màn hình LCD 240 × 320RGB Tft,Màn hình LCD 160nits Tft,Bảng điều khiển màn hình LCD LCM sắc nét |
||
LQ035 Series LQ035Q7DH02 LQ035Q7DH01 LQ035Q7DB06M LQ035Q7DB06 LQ035Q7DB05
| Tính năng pixel: | Định dạng pixel | 240 ((RGB) × 320 [QVGA] | Điểm Pitch | 0.0745 × 0,2235 mm (H × V) |
|---|---|---|---|---|
| Cấu hình | Dải dọc RGB | Pixel Pitch | 0.2235 × 0,2235 mm (H × V) [113PPI] | |
| Kích thước cơ khí: | Khu vực hiển thị | 53.64 × 71,52 mm (H × V) | Khu vực Bezel | 57.4 × 75,2 mm (H × V) |
| Đánh dấu Dim. | 65 × 85 mm (H × V) | Độ sâu phác thảo | 3.4±0.3 mm | |
| Các đặc điểm: | Hình thức yếu tố | Chiếc hình chữ nhật phẳng | Định hướng | Loại chân dung |
| Tỷ lệ khía cạnh | 34 (H:V) | Phong cách hình | ||
| Các đặc điểm khác: | Trọng lượng | 40.0g (Loại) | Bề mặt | Lớp phủ cứng (3H) |
| Thông tin cơ bản: | Độ sáng | 160 cd/m2 (Typ.) | Tỷ lệ tương phản | 851:1 (Typ.) (Transmissive) 15:1 (Typ.) (Reflective) |
|---|---|---|---|---|
| góc nhìn | 40/40/40/50 (Loại) | Chế độ quang học | TN, thường trắng, phản xạ | |
| Hướng nhìn | 6 giờ. | Thời gian phản ứng | 30/50 (Typ.) ((Tr/Td) (ms) | |
| Hiệu suất màu: | Chromaticity | Wx:0.300;; Wy:0.320 | Số màu | 262K (6 bit) |
| Nhiệt độ màu | 7351K | Sự đồng nhất màu trắng | - | |
| Hiệu suất hiển thị: | Hiển thị bên ngoài | Ánh sáng mặt trời có thể đọc | Sự truyền nhiễm | - |
| Loại 3D | - | Phản xạ | 8/13% (Min./Typ.) |
| Tính năng đèn nền: | Hình dạng đèn | 1 chuỗi | Loại đèn | WLED | Thời gian sống | 10K ((Type.) (Hour) |
|---|---|---|---|---|---|---|
| Thay thế | - | Số tiền | 6S1P | Vị trí | Loại đèn cạnh | |
| Đèn điện: | Điện áp đầu vào | 19.2/21.0V (Loại./Tối đa.) | Lưu lượng hiện tại | 20mA (Typ.) | ||
| Tiêu thụ | 384mW (Typ.) | |||||
| Tính năng giao diện: | Loại | FPC | Vị trí | - | Máy điều khiển đèn | Không. |
| Chi tiết giao diện: | Thương hiệu | Mô hình | Pin Pitch | Đinh | Số tiền | Cấu hình |
| 0.5 mm | 5 chân | 1 chiếc | BLE-5PINS-ANNCN | |||
| Hệ thống tín hiệu: | RGB song song (1 ch, 6-bit) | Điện áp logic | - | |||
|---|---|---|---|---|---|---|
| Điện tín hiệu: | Điện áp đầu vào | 5.0/3.3/15.0/-10.0V (Loại) ((VSHA/VSHD/VDD/VEE) | Lưu lượng hiện tại | 3.0/2.0/0.05/-0.05mA (Loại) ((ISHA/ISHD/IDD/IEE) | ||
| Tính năng giao diện: | Loại | FPC | Vị trí | - | ||
| Chi tiết về FPC: | Thương hiệu | Mô hình | Pin Pitch | Đinh | Số tiền | Cấu hình |
| 0.5 mm | 50 chân | 1 chiếc | ||||
LQ035Q7DB05 hỗ trợ hiển thị240 ((RGB) × 320(QVGA) với tỷ lệ khung hình 3:4 (W:H), có các pixel được sắp xếp theo sọc dọc RGB. Đối với chi tiết cơ học, nó có diện tích hoạt động 53,64 ((W) × 71,52 ((H) mm, kích thước phác thảo là 65 ((W) × 85 ((H) × 3.7 ((D) mm, kích thước khu vực xem 57.4 ((W) × 75.2 ((H) mm, với xử lý bề mặt của lớp phủ cứng (3H), trọng lượng ròng là 40.0g (Typ.).LQ035Q7DB05 có thể cung cấp độ sáng màn hình 160 cd / m2 851:1 tỷ lệ tương phản truyền, 15:1 (thể loại) tỷ lệ tương phản phản xạ, góc nhìn 40/40/40/50 (thể loại) (CR≥2) (L/R/U/D), hướng nhìn tốt nhất lúc 6 giờ và thời gian phản ứng 30/50 (thể loại).) ((Tr/Td) ms. Độ màu xám hoặc độ sáng của sub-pixel được xác định bằng tín hiệu thang màu xám 6 bit cho mỗi chấm, do đó trình bày một bảng màu 262K.Sản phẩm này áp dụng 6S1P WLED như nó là hệ thống chiếu sáng hậu mà được đặt như loại đèn Edge và có một thời gian sống làm việc của 10K giờ, trình điều khiển ánh sáng hậu trường bên ngoài được yêu cầu thêm.
