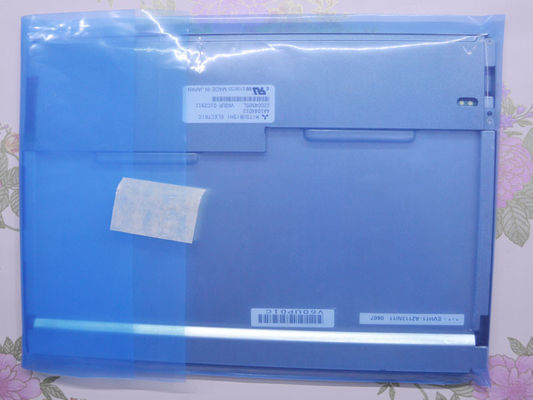

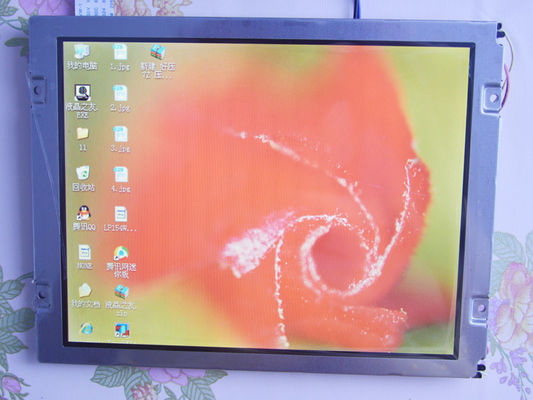

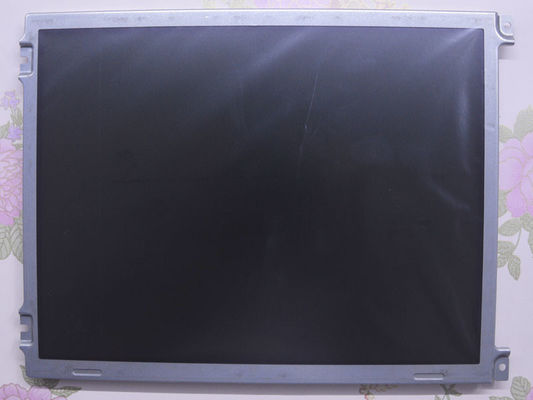

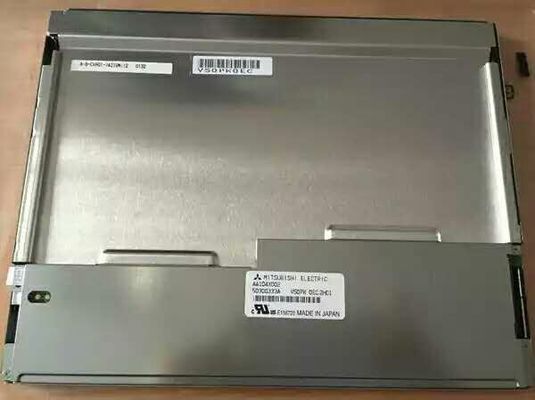

Thông tin chi tiết sản phẩm:
|
| Số mẫu: | AA104XD02 | Thương hiệu: | Misubishi |
|---|---|---|---|
| Kích thước: | 10,4 inch | Nghị quyết: | 1024(RGB)×768, XGA, 123PPI |
| Độ sáng: | 600 cd/m² (Điển hình) | Loại đèn Loại đèn: | WLED 2 dây, 100K giờ, Không cần Driver |
| Giao diện tín hiệu: | LVDS (1 ch, 6/8-bit), 20 chân Đầu nối | Phạm vi nhiệt độ: | Operating Temp.: -30 ~ 80 °C ; Nhiệt độ hoạt động: -30 ~ 80 °C; Storage Temp.: -30 |
| Làm nổi bật: | Bảng điều khiển TFT 600cd / M2 LCM,Bảng điều khiển TFT LCD 10,4 "1024x768 |
||
| Thông tin cơ bản: | Nhà sản xuất | Mô hình bảng 1 Tương thích |
Loại bảng | Tên giả |
|---|---|---|---|---|
|
AA104XD02 | a-Si TFT-LCD, LCM | T-55533D104J-LW-A-AAN | |
| Môi trường: | Nhà nước RoHS | Tiếp tục điều hành. | Nhiệt độ lưu trữ. | Mức rung động |
|
-30 ~ 80 °C | -30 ~ 80 °C |
| Thông tin cơ bản: | Độ sáng (cd/m2) | góc nhìn (L/R/U/D) | Thời gian phản hồi (ms) |
|---|---|---|---|
| 600 (Tập thể) | 80/80/65/65 (loại) ((CR≥10) | 4/12 (Typ.) ((Tr/Td) | |
| Nhìn tốt nhất | Chế độ hiển thị | Tỷ lệ tương phản | |
| 6 giờ. | TN, thường màu trắng, truyền | 700: 1 (Typ.) (Transmissive) | |
| Màu hiển thị: | Nhiệt độ màu | Hiển thị màu sắc | Định tọa độ màu trắng |
| 6485K | 262K/16.7M (6-bit / 6-bit + Hi-FRC) | X:0.313; Y:0.329 | |
| 1931 Color Gamlt: | Tỷ lệ NTSC | Bao phủ sRGB | Adobe RGB Coverage |
| 39% | 54% | 41% | |
| Mức độ bảo hiểm DCI-P3 | Rec.2020 Bao gồm | Nhận xét | |
| 40% | 29% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Phong cách màu trắng: | 1.30 (tối đa 5 điểm) | ||
| Kích thước bảng: | 10.4 | |||
|---|---|---|---|---|
| Tính năng pixel: | Định dạng pixel | Cấu hình pixel | Pixel Pitch (mm) | Điểm Pitch (mm) |
| 1024 ((RGB) × 768 [XGA] | Dải dọc RGB | 0.2055×0.2055 [123PPI] | 0.0685 x 0.2055 | |
| Kích thước cơ khí: | Vùng hoạt động (mm) | Phạm vi Bezel (mm) | Kích thước phác thảo (mm) | Độ sâu đường viền (mm) |
| 210.4 ((H) × 157.8 ((V) | 215.4 ((H) × 161.8 ((V) | 230 ((H) × 180.2 ((V) | 10.5±0,5 mm | |
| Các đặc điểm: | Hình thức yếu tố | Định hướng | Tỷ lệ khía cạnh | Phong cách hình |
| Chiếc hình chữ nhật phẳng | Loại cảnh quan | 4(H:V) | ||
| Lắp đặt: | Các lỗ gắn bên (4-M3) bên trái, bezel bên phải | |||
| Chi tiết khác: | Trọng lượng | Bìa tấm bảng | Điều trị | |
| 520g (Typ.) | - | Lớp phủ chống chói, Lớp phủ cứng (3H) | ||
| Quét ngược: | Vâng (180°) | |
|---|---|---|
| Tần số dọc: | 60HzTiêu thụ năng lượng:
| 5.2W (Typ.) |
| Tính năng đèn: | Loại | Vị trí | Số lượng |
Hình dạng | Cuộc sống (Thời gian) | Chuyển đèn |
|---|---|---|---|---|---|---|
| WLED | Loại đèn cạnh (phía trên) | 2 dây | 2 dây | 100K ((Type.) | - | |
| WLED Electrical: | Cung cấp điện áp | Cung cấp hiện tại | Sức mạnh |
|||
| 27/33.3V (loại./Tối đa.) | 70/80mA (Loại./Tối đa.) | |||||
| Tính năng giao diện: | Vị trí | Động cơ đèn nền | Loại | |||
| - | Không. | Bộ kết nối | ||||
| Chi tiết giao diện: | Thương hiệu | Mô hình | Pin Pitch | Số pin | Số lượng | Cấu hìnhH:Higt Voltage N:No connection L:Low Voltage A:Anode C:Cathode" width="16"/> |
| JST | SM06B-SHLS-TF ((LF) ((SN)) | 1.0 mm | 6 chân | 1 chiếc | BLE-6PINS-NNCAAC | |
| Phanele điều khiển điện: | Cung cấp điện áp | Cung cấp hiện tại | Sức mạnh | |||
|---|---|---|---|---|---|---|
| 3.3V (Typ.) | 440/800mA (Loại./Tối đa.) | - | ||||
| Tính năng giao diện: | Vị trí | Tín hiệu | Loại | |||
| - | LVDS (1 ch, 6/8 bit) | Bộ kết nối | ||||
| Chi tiết kết nối: | Thương hiệu | Mô hình | Pin Pitch | Số pin | Số lượng | Cấu hình |
| JAE | FI-SE20P-HFE | 1.25 mm | 20 chân | 1 chiếc | LVDS-20P1C8B-010H | |
| Hộp gói: | Số lượng | Trọng lượng | Kích thước hộp |
|---|---|---|---|
| 10 chiếc/hộp | 70,0 kg | 457 × 302 × 422 mm (L × W × H) |
