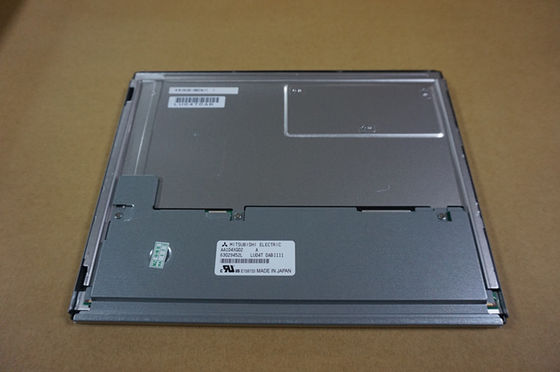

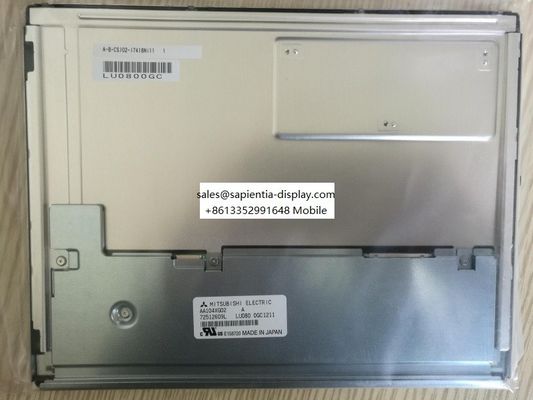

Thông tin chi tiết sản phẩm:
|
| Số mẫu: | AA104XG02 | Thương hiệu: | Misubishi |
|---|---|---|---|
| Kích thước: | 10.4 inch | Nghị quyết: | 1024(RGB)×768, XGA, 123PPI |
| độ sáng: | 500 cd/m² (Điển hình) | Giao diện tín hiệu: | LVDS (1 ch, 6/8-bit), 20 chân Đầu nối |
| Góc nhìn: | 85/85/85/85 (Điển hình)(CR≥10) | ||
| Làm nổi bật: | Màn hình LCD WLED FSTN,Màn hình TFT công nghiệp WLED |
||
| Thông tin cơ bản: | Thương hiệu | Mô hình | Loại | Tên giả mẫu |
|---|---|---|---|---|
| AA104XG02 | a-Si TFT-LCD, LCM | - | ||
| Độ tin cậy: | RoHS | Nhiệt độ hoạt động | Nhiệt độ lưu trữ | Chống rung động |
| -30 ~ 80 °C | -30 ~ 80 °C |
| Kích thước bảng: | 10.4 inch | |||
|---|---|---|---|---|
| Tính năng pixel: | Nghị quyết | Phân bố trí pixel | Điểm Pitch (W × H) | Pixel Pitch (W × H) |
| 1024 ((RGB) × 768, XGA | Dải dọc RGB | 0.0685×0.2055 mm | 0.2055×0.2055 mm [123PPI] | |
| Kích thước cơ khí: | Khu vực hoạt động (W × H) | Khu vực Bezel (W × H) | Kích thước phác thảo (W × H) | Độ sâu phác thảo |
| 210.4 × 157,8 mm | 215.4 × 161,8 mm | 230 × 180,2 mm | 9.5±0,5 mm | |
| Các đặc điểm: | Phong cách biểu mẫu | Tỷ lệ khía cạnh | Định hướng | Phong cách hình |
| Chiếc hình chữ nhật phẳng | 4(W: H) | Loại cảnh quan | ||
| Định giá: | Các lỗ gắn bên (4-M3) bên trái, bezel bên phải | |||
| Các đặc điểm khác: | Bìa tấm bảng | Trọng lượng | Bề mặt | |
| - | 450g (Typ.) | Lớp phủ chống chói, Lớp phủ cứng (3H) | ||
| Thông tin cơ bản: | Độ sáng | Chế độ hoạt động | Tỷ lệ tương phản |
|---|---|---|---|
| 500 cd/m2 (Typ.) | SWV, thường là màu đen, truyền | 10001 (Typ.) (Transmissive) | |
| góc nhìn ((L/R/U/D) | Hướng nhìn | Tốc độ phản ứng | |
| 85/85/85/85 (loại) ((CR≥10) | Đối xứng | 12/12 (Typ.) ((Tr/Td) (ms) | |
| Màu hiển thị: | Nhiệt độ màu | Số lượng màu | Màu trắng Màu sắc |
| 6485K | 262K/16.7M (6-bit / 6-bit + Hi-FRC) | X:0.313; Y:0.329 | |
| 1931 Color Gamut: | Tỷ lệ NTSC | Bao phủ sRGB | Adobe RGB Coverage |
| 50% | 70% | 53% | |
| Mức độ bảo hiểm DCI-P3 | Rec.2020 Bao gồm | Nhận xét | |
| 52% | 37% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Sự thay đổi độ sáng: | 1.30 (tối đa 5 điểm) | ||
| Tiêu thụ năng lượng: | 5.5W (Typ.) |
|---|---|
| Tỷ lệ khung hình: | 60Hz |
| Quét ngược: | Vâng (180°) |
| Điện tín hiệu: | Lưu lượng hiện tại | Điện áp đầu vào | Tiêu thụ | |||
|---|---|---|---|---|---|---|
| 400/870mA (Loại./Tối đa.) | 3.3V (Typ.) | - | ||||
| Tính năng giao diện: | Vị trí | Loại | Giao diện | |||
| - | Bộ kết nối | LVDS (1 ch, 6/8 bit) | ||||
| Giao diện tín hiệu: | Thương hiệu | Mô hình | Số tiền | Pin Pitch | Đinh | Đặt pin |
| I-PEX | 20186-020E-11F | 1 chiếc | 1.25 mm | 20 chân | LVDS-20P1C8B-010H | |
| Tính năng đèn hậu: | Loại | Vị trí | Hình dạng | Số tiền | Cuộc sống (Thời gian) | Thay thế |
|---|---|---|---|---|---|---|
| WLED | Loại đèn cạnh | - | - | 100K ((Type.) | Không. | |
| Tính năng giao diện: | Vị trí | Loại | Động cơ lái WLED | |||
| - | Bộ kết nối | Với trình điều khiển LED | ||||
| Chi tiết giao diện | Thương hiệu | Mô hình | Số tiền | Pin Pitch | Đinh | Đặt pin |
| JAE | FI-S6P-HFE | 1 chiếc | 1.25 mm | 6 chân | ||
| Người lái xe điện: | Lưu lượng hiện tại | Điện áp đầu vào | Tiêu thụ | |||
| 350/430mA (Loại./Tối đa.) | 12.0±1.2V | |||||
Các điểm ảnh được sắp xếp theo dải dọc RGB. Về chi tiết cơ học, nó có diện tích hoạt động 210.4 ((W) × 157.8 ((H) mm, kích thước phác thảo 230 ((W) × 180.2 ((H) × 10 ((D) mm, kích thước khu vực xem 215.4 ((W) × 161.8 ((H) mm, với xử lý bề mặt của Antiglare, lớp phủ cứng (3H), trọng lượng ròng 450g (loại).AA104XG02 có thể cung cấp 500 cd / m2 hiển thị độ sáng 10001:1 tỷ lệ tương phản truyền, 85/85/85/85 (Typ.) ((CR≥10) (L/R/U/D) góc nhìn, hướng nhìn tốt nhất trên Symmetry, và thời gian phản ứng 12/12 (Typ.) ((Tr/Td) ms.Biểu đồ màu xám hoặc độ sáng của sub-pixel được xác định bằng một tín hiệu 6-bit / 6-bit + Hi-FRC biểu đồ màu xám cho mỗi điểm, do đó trình bày một bảng màu 262K/16.7M, cũng với hiệu suất gam màu 50% (NTSC).Sản phẩm này áp dụng WLED như nó là hệ thống chiếu sáng hậu mà đã được đặt như loại đèn Edge và có một thời gian hoạt động của 100K giờAA104XG02 sử dụng LVDS (1 ch, 6/8 bit) như hệ thống đầu vào tín hiệu, được kết nối bằng 20 chân kết nối với điện áp nguồn 3.3V (Typ.).
