Thông tin chi tiết sản phẩm:
|

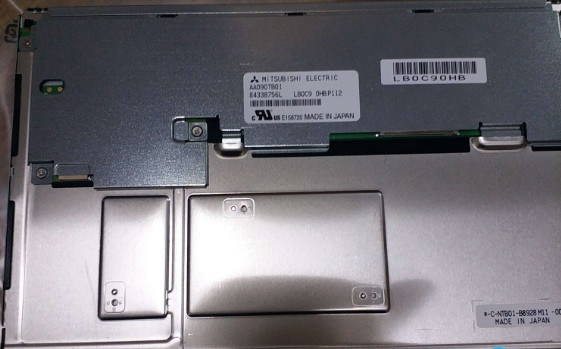

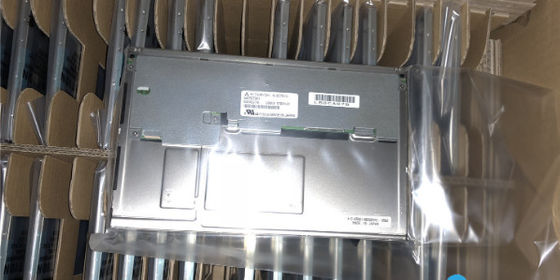

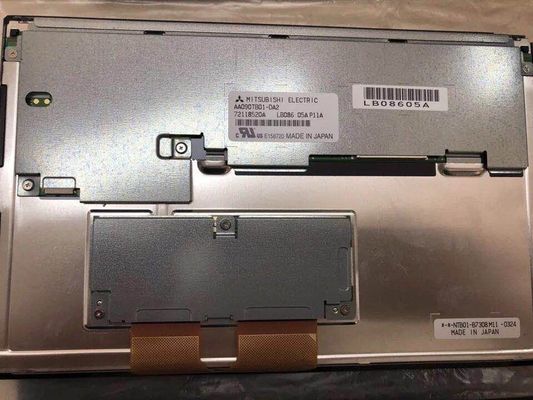

| Số mẫu: | AA090TB01 | Thương hiệu: | Misubishi |
|---|---|---|---|
| Kích thước: | 9 inch | Nghị quyết: | 1280×768 RGB |
| độ sáng: | 800cd/m2 | Phạm vi nhiệt độ: | Operating Temp.: -30 ~ 80 °C ; Nhiệt độ hoạt động: -30 ~ 80 °C; Storage Temp.: -30 |
| Làm nổi bật: | Màn hình LCD WLED FSTN,Màn hình TFT công nghiệp WLED |
||
| Thông tin cơ bản: | Nhà sản xuất | Mô hình bảng | Loại bảng | Tên giả |
|---|---|---|---|---|
| AA090TB01 | a-Si TFT-LCD, LCM | - | ||
| Môi trường: | Nhà nước RoHS | Tiếp tục điều hành. | Nhiệt độ lưu trữ. | Mức rung động |
| -30 ~ 80 °C | -30 ~ 80 °C |
| Thông tin cơ bản: | Độ sáng (cd/m2) | góc nhìn (L/R/U/D) | Thời gian phản hồi (ms) |
|---|---|---|---|
| 800 (Typ.) | 85/85/85/85 (loại) ((CR≥10) | 12/12 (Typ.) ((Tr/Td) | |
| Nhìn tốt nhất | Chế độ hiển thị | Tỷ lệ tương phản | |
| Đối xứng | SWV, thường là màu đen, truyền | 1000: 1 (Typ.) (Transmissive) | |
| Màu hiển thị: | Nhiệt độ màu | Hiển thị màu sắc | Định tọa độ màu trắng |
| 6485K | 262K/16.7M (6-bit / 8-bit) | X:0.313; Y:0.329 | |
| 1931 Color Gamut: | Tỷ lệ NTSC | Bao phủ sRGB | Adobe RGB Coverage |
| 50% | 69% | 52% | |
| Mức độ bảo hiểm DCI-P3 | Rec.2020 Bao gồm | Nhận xét | |
| 52% | 37% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Phong cách màu trắng: | 1.30 (tối đa 5 điểm) | ||
| Hiệu suất: | Công nghệ 3D | Nhìn thấy ánh sáng mặt trời | Phản xạ |
| - | Ánh sáng mặt trời có thể đọc | ||
| Kích thước bảng: | 9.0" | |||
|---|---|---|---|---|
| Tính năng pixel: | Định dạng pixel | Cấu hình pixel | Pixel Pitch (mm) | Điểm Pitch (mm) |
| 1280 ((RGB) × 768 [WXGA] | Dải dọc RGB | 0.153×0.153 [166PPI] | 0.051 x 0.153 | |
| Kích thước cơ khí: | Vùng hoạt động (mm) | Phạm vi Bezel (mm) | Kích thước phác thảo (mm) | Độ sâu đường viền (mm) |
| 195.84 ((H) × 117.504 ((V) | 199.4 ((H) × 120.7 ((V) | 219 ((H) × 136.2 ((V) | 9.5±0,5 mm | |
| Các đặc điểm: | Hình thức yếu tố | Định hướng | Tỷ lệ khía cạnh | Phong cách hình |
| Chiếc hình chữ nhật phẳng | Loại cảnh quan | 15:9 (H:V) | ||
| Lắp đặt: | Các lỗ gắn bên (4-M2) bên trái, bezel bên phải | |||
| Chi tiết khác: | Trọng lượng | Bìa tấm bảng | Điều trị | |
| 330g (Typ.) | - | Lớp phủ chống chói, Lớp phủ cứng (3H) | ||
| Quét ngược: | Không. |
|---|---|
| Tần số dọc: | 60Hz |
| Tiêu thụ năng lượng: | 7.9W (Typ.) |
| Tính năng đèn: | Loại | Vị trí | Số lượng | Hình dạng | Cuộc sống (Thời gian) | Chuyển đèn |
|---|---|---|---|---|---|---|
| WLED | Loại đèn cạnh | 2 dây | 2 dây | 100K ((Type.) | Không. | |
| Tính năng giao diện: | Vị trí | Động cơ đèn nền | Loại | |||
| - | Với trình điều khiển LED | Bộ kết nối | ||||
| Chi tiết giao diện: | Thương hiệu | Mô hình | Pin Pitch | Số pin | Số lượng | Cấu hình |
| JAE | FI-S6P-HFE | 1.25 mm | 6 chân | 1 chiếc | ||
| Người lái xe điện: | Cung cấp điện áp | Cung cấp hiện tại | Tiêu thụ năng lượng | |||
| 12.0±1.2V | 570/720mA (Loại./Tối đa.) | |||||
| Phanele điều khiển điện: | Cung cấp điện áp | Cung cấp hiện tại | Sức mạnh | |||
|---|---|---|---|---|---|---|
| 3.3V (Typ.) | 320/740mA (Loại./Tối đa.) | - | ||||
| Điện áp cho tín hiệu hiển thị: | 0≤VIL≤0,2VCC; 0,8VCC≤VIH≤VCC | |||||
| Tính năng giao diện: | Vị trí | Tín hiệu | Loại | |||
| - | LVDS (1 ch, 6/8 bit) | Bộ kết nối | ||||
| Chi tiết kết nối: | Thương hiệu | Mô hình | Pin Pitch | Số pin | Số lượng | Cấu hình |
| JAE | FI-SE20P-HFE | 1.25 mm | 20 chân | 1 chiếc | LVDS-20P1C8B-015A | |
Các điểm ảnh được sắp xếp theo dải dọc RGB. Về chi tiết cơ học, nó có diện tích hoạt động 195.84 ((W) × 117.504 ((H) mm, kích thước phác thảo 219 ((W) × 136.2 ((H) × 10 ((D) mm, kích thước khu vực xem 199.4 ((W) × 120.7 ((H) mm, với xử lý bề mặt của Antiglare, lớp phủ cứng (3H), trọng lượng ròng 330g (loại).AA090TB01 có thể cung cấp 800 cd / m2 hiển thị độ sáng 10001:1 tỷ lệ tương phản truyền, 85/85/85/85 (Typ.) ((CR≥10) (L/R/U/D) góc nhìn, hướng nhìn tốt nhất trên Symmetry, và thời gian phản ứng 12/12 (Typ.) ((Tr/Td) ms.Cường độ màu xám hoặc độ sáng của sub-pixel được xác định bằng tín hiệu thang màu xám 6 bit / 8 bit cho mỗi chấm, do đó trình bày một bảng màu 262K/16.7M, cũng với hiệu suất gam màu 50% (NTSC).Sản phẩm này áp dụng 2 dây WLED như nó là hệ thống chiếu sáng hậu mà được đặt như loại đèn Edge và có một thời gian hoạt động của 100K giờAA090TB01 sử dụng LVDS (1 ch, 6/8-bit) như là hệ thống đầu vào tín hiệu, được kết nối bởi 20 chân kết nối với điện áp nguồn 3.3V (Typ.).
