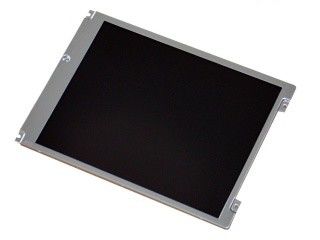

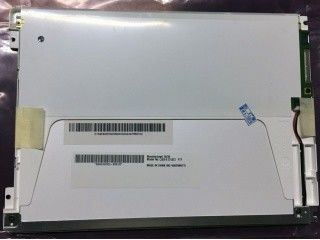

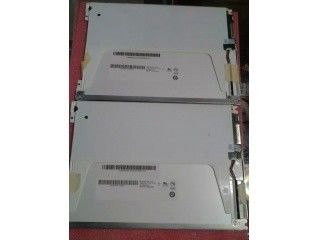

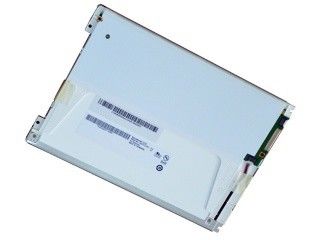

G084SN03 V3 AUO 8,4 INCH Tuổi thọ ≥ 50K giờ ， Có trình điều khiển LED ， Lật ngược I / F ， 180 ° Đảo ngược ， 6/8 bit ， Mờ

Thông tin cơ bản:	Thương hiệu bảng điều khiển		Mô hình bảng	G084SN03 V3
	Kích thước đường chéo	8.4	Ứng dụng
	Loại bảng	a-Si TFT-LCD, LCM	Tên giả mẫu	G084SN03 V.3
Độ tin cậy:	Tiếp tục điều hành.	-20 ~ 70 °C	Nhiệt độ lưu trữ.	-20 ~ 70 °C
	Nhà nước RoHS		Đánh giá rung động	1.5G (14.7 m/s2)

Thông tin cơ bản:	Độ sáng	250 cd/m2 (Typ.)	Tỷ lệ tương phản	6001 (Typ.) (Transmissive)
	góc nhìn	80/80/80/60 (loại)	Chế độ quang học	TN, thường màu trắng, truyền
	Hướng nhìn	-	Thời gian phản ứng	20/10 (Typ.) ((Tr/Td) (ms)
Hiệu suất màu:	Chromaticity	Wx:0.310;; Wy:0.330	Số màu	262K/16.2M (6 bit / 6 bit + FRC)
	Nhiệt độ màu	6638K	Sự đồng nhất màu trắng	1.33 (Loại) (9 điểm)
1931 Color Gamut:	Tỷ lệ NTSC	48%	sRGB	68% phủ sóng
	Adobe RGB	Bảo hiểm 51%	DCI-P3	50% bảo hiểm
	Rec.2020	36% phủ sóng	Nhận xét	sRGB (Rec.709, BT.709), Rec.2020 (BT.2020)

Tần số khung hình:	60HzQuét ngược:	Có (U/D, L/R)
Tiêu thụ năng lượng:	3.66W (Typ.)

Tính năng đèn nền:	Hình dạng đèn	3 dây	Loại đèn	WLED	Thời gian sống	30K ((Type.) (Hour)
	Thay thế	Có thể thay thế	Số tiền	3 dây	Vị trí	Loại đèn cạnh (phía dưới)
Đèn điện:	Điện áp đầu vào	28.8/32.85V (Loại./Tối đa.)		Lưu lượng hiện tại	25/26.3mA (Loại./Tối đa.)
	Tiêu thụ	2.16/2.63W (Loại./Tối đa.)
Tính năng giao diện:	Loại	Bộ kết nối	Vị trí	-	Máy điều khiển đèn	Với trình điều khiển LED
Chi tiết giao diện:	Thương hiệu	Mô hình	Pin Pitch	Đinh	Số tiền	Cấu hìnhH:Higt Voltage N:No connection L:Low Voltage A:Anode C:Cathode" width="16"/>
	E&T	3808K-F04N-02R	1.25 mm	4 chân	1 chiếc
Người lái xe điện:	Điện áp đầu vào	12.0±1.2V		Lưu lượng hiện tại	230mA (Typ.)
	Tiêu thụ	2.76/2.97W (Loại./Tối đa.)

Hệ thống tín hiệu:	LVDS (1 ch, 6/8 bit)			Điện áp logic	-
Điện tín hiệu:	Điện áp đầu vào	3.3V (Typ.)		Lưu lượng hiện tại	270/330mA (Loại./Tối đa.)
	Tiêu thụ	0.9/1.2W (Loại./Tối đa.)
Tính năng giao diện:	Loại	Bộ kết nối	Vị trí	-
Chi tiết kết nối:	Thương hiệu	Mô hình	Pin Pitch	Đinh	Số tiền	Cấu hình
	STM	MSB24013P20	1.0 mm	20 chân	1 chiếc	LVDS-20P1C8B-140A

Các điểm ảnh được sắp xếp theo dải dọc RGB. Đối với chi tiết cơ học, nó có diện tích hoạt động 170.4 ((W) × 127.8 ((H) mm, kích thước phác thảo 203 ((W) × 142.5 ((H) × 6.2 ((D) mm, kích thước khu vực xem 173.8 ((W) × 131.2(H) mm, với xử lý bề mặt của Antiglare, lớp phủ cứng (3H), trọng lượng ròng của TBD. Là một sản phẩm TN, Thông thường trắng, LCM truyền, G084SN03 V3 có thể cung cấp 250 cd / m2 hiển thị độ sáng 600:1 tỷ lệ tương phản truyền, 80/80/80/60 (Typ.) ((CR≥10) (L/R/U/D) góc nhìn, và thời gian phản ứng 20/10 (Typ.) ((Tr/Td) ms.Cường độ màu xám hoặc độ sáng của sub-pixel được xác định bằng tín hiệu thang màu xám 6 bit / 6 bit + FRC cho mỗi điểm, do đó trình bày một bảng màu 262K / 16.2M, cũng với hiệu suất gam màu 45% (NTSC).Sản phẩm này áp dụng 3 dây WLED như nó là hệ thống chiếu sáng hậu mà đã được đặt như loại đèn Edge (bên dưới) và có một thời gian hoạt động của 30K giờG084SN03 V3 sử dụng LVDS (1 ch, 6/8 bit) như hệ thống đầu vào tín hiệu, được kết nối bởi 20 chân kết nối với điện áp 3.3V (Typ.).
