Thông tin chi tiết sản phẩm:
|
| Nghị quyết: | 1024 ((RGB) × 768 (XGA) 123PPI | Loại bảng: | LCM, a-Si TFT-LCD |
|---|---|---|---|
| Định dạng pixel: | Sọc dọc RGB | độ sáng: | 400 cd/m² (Điển hình) |
| Góc nhìn: | 80/80/80/80 (Điển hình)(CR≥10) | Max. Ratings: | Storage Temp.: -30 ~ 80 °C Operating Temp.: -30 ~ 80 °C ; Vibration Level: 2.0G (19.6 m/s² |
| Kích thước đường chéo: | 10,4" | Mở viền: | 215,4(Rộng)×161,8(C) mm |
| Làm nổi bật: | Màn hình LCD LVDS TFT,Màn hình TFT NEC truyền qua |
||

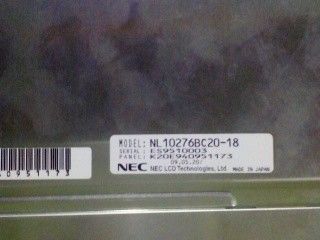

| Thông tin cơ bản: | Thương hiệu bảng điều khiển | Mô hình bảng | NL10276BC20-18 | |
|---|---|---|---|---|
| Kích thước đường chéo | 10.4 | Ứng dụng | ||
| Loại bảng | a-Si TFT-LCD, LCM | Tên giả mẫu | - | |
| Độ tin cậy: | Tiếp tục điều hành. | -30 ~ 80 °C | Nhiệt độ lưu trữ. | -30 ~ 80 °C |
| Nhà nước RoHS | Đánh giá rung động | 2.0G (19.6 m/s2) |
| Tính năng pixel: | Định dạng pixel | 1024 ((RGB) × 768 [XGA] | Điểm Pitch | 0.0685 × 0,2055 mm (H × V) |
|---|---|---|---|---|
| Cấu hình | Dải dọc RGB | Pixel Pitch | 0.2055 × 0,2055 mm (H × V) [123PPI] | |
| Kích thước cơ khí: | Khu vực hiển thị | 210.4 × 157,8 mm (H × V) | Khu vực Bezel | 215.4 × 161,8 mm (H × V) |
| Đánh dấu Dim. | 228 × 178,5 mm (H × V) | Độ sâu phác thảo | 8.7±0,5 mm | |
| Các đặc điểm: | Hình thức yếu tố | Chiếc hình chữ nhật phẳng | Định hướng | Loại cảnh quan |
| Tỷ lệ khía cạnh | 4(H:V) | Phong cách hình | ||
| Hố & Kẹp: | Các lỗ gắn bên (4-M2) bên trái, bezel bên phải | |||
| Các đặc điểm khác: | Trọng lượng | 380/400g (Loại./Tối đa.) | Bề mặt | Lớp phủ rõ ràng, cứng (3H) |
| Thông tin cơ bản: | Độ sáng | 400 cd/m2 (Typ.) | Tỷ lệ tương phản | 9001 (Typ.) (Transmissive) |
|---|---|---|---|---|
| góc nhìn | 80/80/80/80 (loại) | Chế độ quang học | TN, thường màu trắng, truyền | |
| Hướng nhìn | 6 giờ. | Thời gian phản ứng | 3/15 (Typ.) ((Tr/Td) (ms) | |
| Hiệu suất màu: | Chromaticity | Wx:0.313;; Wy:0.329 | Số màu | 262K/16.7M (6-bit / 6-bit + Hi-FRC) |
| Nhiệt độ màu | 6485K | Sự đồng nhất màu trắng | 1.25/1.40 (Loại./Tối đa) ((5 điểm) | |
| 1931 Color Gamut: | Tỷ lệ NTSC | 38% | sRGB | 54% phủ sóng |
| Adobe RGB | 40% phủ sóng | DCI-P3 | 40% phủ sóng | |
| Rec.2020 | 29% | Nhận xét | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Tần số khung hình: | 60Hz |
|---|---|
| Quét ngược: | Vâng (180°) |
| Tiêu thụ năng lượng: | 4.8W (Typ.) |
| Tính năng đèn nền: | Hình dạng đèn | 2 dây | Loại đèn | WLED | Thời gian sống | 70K ((Type.) (Hour) |
|---|---|---|---|---|---|---|
| Thay thế | Có thể thay thế (104LHS55) | Số tiền | 2 dây | Vị trí | Loại đèn cạnh (phía trên) | |
| Đèn điện: | Điện áp đầu vào | 24.3/27.8/31.4V (Min./Type./Max.) | Lưu lượng hiện tại | 60/66mA (Loại./Tối đa.) | ||
| Tính năng giao diện: | Loại | Bộ kết nối | Vị trí | - | Máy điều khiển đèn | Tùy chọn |
| Chi tiết giao diện: | Thương hiệu | Mô hình | Pin Pitch | Đinh | Số tiền | Cấu hình |
| JST | SM08B-SRSS-TB | 1.0 mm | 8 chân | 1 chiếc | BLE-8PINS-ACACNNN | |
| Hệ thống tín hiệu: | LVDS (1 ch, 6/8 bit) | Điện áp logic | - | |||
|---|---|---|---|---|---|---|
| Điện tín hiệu: | Điện áp đầu vào | 3.3V (Typ.) | Lưu lượng hiện tại | 450/780mA (Loại./Tối đa.) | ||
| Tính năng giao diện: | Loại | Bộ kết nối | Vị trí | - | ||
| Chi tiết kết nối: | Thương hiệu | Mô hình | Pin Pitch | Đinh | Số tiền | Cấu hình |
| JAE | FI-SE20P-HFE | 1.25 mm | 20 chân | 1 chiếc | LVDS-20P1C8B-170A | |
Các điểm ảnh được sắp xếp theo dải dọc RGB. Đối với chi tiết cơ học, nó có diện tích hoạt động 210.4 ((W) × 157.8 ((H) mm, kích thước phác thảo 228 ((W) × 178.5 ((H) × 9.2 ((D) mm, kích thước khu vực xem 215.4 ((W) × 161.8 ((H) mm, với xử lý bề mặt của Clear, Hard coating (3H), trọng lượng ròng 380/400g (Type./Max.).NL10276BC20-18 có thể cung cấp 400 cd / m2 hiển thị độ sáng 9001:1 tỷ lệ tương phản truyền, góc nhìn 80/80/80/80 (Typ.) ((CR≥10) (L/R/U/D), hướng nhìn tốt nhất lúc 6 giờ và thời gian phản ứng 3/15 (Typ.) ((Tr/Td) ms.Biểu đồ màu xám hoặc độ sáng của sub-pixel được xác định bằng một tín hiệu 6-bit / 6-bit + Hi-FRC biểu đồ màu xám cho mỗi điểm, do đó trình bày một bảng màu 262K/16.7M, cũng với hiệu suất gam màu 40% (NTSC).Sản phẩm này áp dụng 2 dây WLED như nó là hệ thống chiếu sáng hậu mà được đặt như loại đèn Edge (bên trên) và có thời gian hoạt động của 70K giờ, NL10276BC20-18 sử dụng LVDS (1 ch, 6/8-bit) như là hệ thống đầu vào tín hiệu, được kết nối bởi 20 chân Connector với điện áp 3.3V (Typ.)
