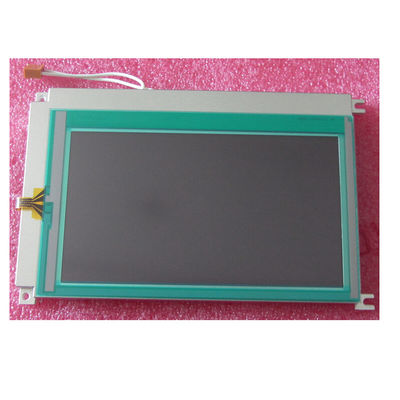

Thông tin chi tiết sản phẩm:
|
| Số mẫu: | TX23D38VM0CAA | Thương hiệu: | hitachi |
|---|---|---|---|
| Kích thước: | 9.0" inch | Nghị quyết: | 800 ((RGB) × 480 [WVGA] 104PPI |
| độ sáng: | 500 cd/m² (Điển hình) | Phạm vi nhiệt độ: | Operating Temp.: -20 ~ 70 °C ; Nhiệt độ hoạt động: -20 ~ 70 °C; Storage Temp.: -30 |
| Góc nhìn: | 85/85/85/85 (loại) | ||
| Làm nổi bật: | Bảng điều khiển LCD TFT LVDS,Mô-đun LCD LVDS TFT,Màn hình hiển thị video LCD cảm ứng VGA |
||
| Thông tin cơ bản: | Thương hiệu | Mô hình | TX23D38VM0CAA | |
|---|---|---|---|---|
| Loại | LCM a-Si TFT LCD | Được sử dụng cho |
|
|
| Kích thước màn hình | 9.0" | Tên giả | - | |
| Môi trường: | Nhiệt độ lưu trữ. | -30 ~ 80 °C | Tiếp tục điều hành. | -20 ~ 70 °C |
| RoHS | Vibration (sự rung động) | 2.0G (19.6 m/s2) |
| Tính năng pixel: | Nghị quyết | 800 ((RGB) × 480, WVGA | Điểm Pitch ((mm)) | 0.08125 × 0,24375 (H × V) |
|---|---|---|---|---|
| Định dạng pixel | Dải dọc RGB | Pixel Pitch ((mm) | 0.24375 × 0,24375 (H × V) [104PPI] | |
| Kích thước cơ khí: | Khu vực hoạt động ((mm) | 195 ((H) × 117 ((V) | Khu vực Bezel ((mm) | 197.0(H) × 119.0(V) |
| Phong cảnh Đen. | 218 ((H) × 135 ((V) | Độ sâu ((mm) | 11.15±0.3 | |
| Các đặc điểm: | Phong cách biểu mẫu | Chiếc hình chữ nhật phẳng | Hình dạng phác thảo | |
| Tỷ lệ khía cạnh | 15:9 (H:V) | Định hướng | Loại cảnh quan | |
| Lắp đặt: | Các lỗ gắn phía sau (4-Ф2.88) | |||
| Chi tiết khác: | Trọng lượng | 330g (Typ.) | Điều trị | |
| Thông tin cơ bản: | Độ sáng ((cd/m2) | 500 (Tập thể) | Tỷ lệ tương phản | 8001 (Typ.) (Transmissive) |
|---|---|---|---|---|
| góc nhìn | 85/85/85/85 (loại) ((CR≥10) | Chế độ hiển thị | IPS, thường là màu đen, truyền | |
| Nhìn tốt nhất | Đối xứng | Trả lời (s) | 25 (Typ.) ((Tr+Td) | |
| Hiệu suất màu: | Định tọa độ màu trắng | X:0.350; Y:0.360 | Hiển thị màu sắc | 262K/16.7M (6-bit / 6-bit + Hi-FRC) |
| Nhiệt độ màu | 4855K | Sự đồng nhất màu trắng | 1.33 (tối đa 9 điểm) | |
| 1931 Color Gamut: | Tỷ lệ NTSC | 60% | sRGB | 74% |
| Adobe RGB | 59% phủ sóng | DCI-P3 | 62% phủ sóng | |
| Rec.2020 | 45% phủ sóng | Nhận xét | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Tỷ lệ khung hình: | 60Hz |
|---|---|
| Quét ngược: | Không. |
| Tiêu thụ năng lượng: | 8.46W (Typ.) |
| Điện tín hiệu: | Cung cấp điện áp | 3.3V (Typ.) | Cung cấp hiện tại | 465/560mA (Loại./Tối đa.) | ||
|---|---|---|---|---|---|---|
| Tiêu thụ | 1.5W (Typ.) | |||||
| Loại tín hiệu: | LVDS (1 ch, 6/8 bit) | Điện áp tín hiệu | - | |||
| Tính năng giao diện: | Vị trí | - | Loại | Bộ kết nối | ||
| Chi tiết giao diện: | Thương hiệu | Mô hình | Số lượng | Đinh | Động cơ | Cấu hình chân |
| JAE | FI-SEB20P-HF13E | 1 chiếc | 20 chân | 1.25 mm | LVDS-20P1C8B-110A | |
| Tính năng đèn hậu: | Hình dạng | - | Loại | WLED | Vị trí | Loại đèn cạnh |
|---|---|---|---|---|---|---|
| Thay thế | - | Số lượng | 3S7P | Thời gian sống | 70K ((Type.) (Hour) | |
| Tính năng giao diện: | Vị trí | - | Loại | Bộ kết nối | ||
| Chi tiết giao diện: | Thương hiệu | Mô hình | Số lượng | Đinh | Động cơ | Cấu hình chân |
| JST | SM08B-SRSS-TB | 1 chiếc | 8 chân | 1.0 mm | BDE-8PINS-VVVNNGGG | |
| Ứng dụng điều khiển Backlight: | Với trình điều khiển LED | |||||
| Người lái xe điện: | Cung cấp điện áp | 12.0V (Typ.) | Cung cấp hiện tại | 580±40mA | ||
| Tiêu thụ | 6.96W (Typ.) | |||||
Các điểm ảnh được sắp xếp theo dải dọc RGB. Về chi tiết cơ học, nó có diện tích hoạt động 195 ((W) × 117 ((H) mm, kích thước phác thảo 218 ((W) × 135 ((H) × 11,45 ((D) mm, kích thước khu vực xem 197,0 ((W) × 119.0(H) mm, trọng lượng ròng 330g (Typ.). Là một sản phẩm IPS, Thông thường đen, LCM truyền, TX23D38VM0CAA có thể cung cấp 500 cd / m2 độ sáng màn hình 800: 1 tỷ lệ tương phản truyền, 85/85/85/85 (Typ.) ((CR≥10) (L/R/U/D) góc nhìn, hướng nhìn tốt nhất trên Symmetry, và thời gian phản hồi là 25 (Typ.) ((Tr+Td) ms. Cường độ màu xám hoặc độ sáng của sub-pixel được xác định bằng tín hiệu thang màu xám 6-bit / 6-bit + Hi-FRC cho mỗi điểm,do đó trình bày một bảng màu 262K/16.7M màu sắc, cũng với hiệu suất gam màu 60% (NTSC). Sản phẩm này đã áp dụng 3S7P WLED như hệ thống chiếu sáng nền được đặt như loại đèn Edge và có thời gian hoạt động 70K giờ,Với trình điều khiển LED. TX23D38VM0CAA sử dụng LVDS (1 ch, 6/8 bit) như là hệ thống đầu vào tín hiệu, được kết nối bởi 20 chân Kết nối với điện áp nguồn 3.3V (Typ.)
