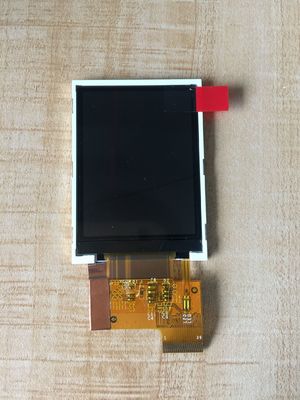

Thông tin chi tiết sản phẩm:
|
| Số mẫu: | TM022HDHT1-05 | Thương hiệu: | THIÊN MÃ |
|---|---|---|---|
| Kích thước: | 2.2 inch | Nghị quyết: | 240 ((RGB) × 320 (QVGA) 180PPI |
| độ sáng: | 90 cd/m2 (Typ. | Góc nhìn: | 40/45/48/45 (loại) |
| Phạm vi nhiệt độ: | Nhiệt độ lưu trữ: -30 ~ 80 °C Nhiệt độ hoạt động: -20 ~ 70 °C | ||
| Làm nổi bật: | Bảng điều khiển LCD QVGA TIANMA,Bảng điều khiển LCD SVGA TIANMA |
||
| Chi tiết cơ bản: | Nhà sản xuất | Tên mô hình | TM022HDHT1-05 2 Tương thích | |
|---|---|---|---|---|
| Loại bảng | a-Si TFT-LCD, LCM | Một cái tên khác | - | |
| Kích thước bảng | 2.2 inch | Được thiết kế cho |
|
|
| Đánh giá tối đa: | Nhiệt độ OP | -20 ~ 70 °C | ST Nhiệt độ | -30 ~ 80 °C |
| Thông tin cơ bản: | Độ sáng | 90 cd/m2 (Typ.) | Tỷ lệ tương phản | 120: 1 (Typ.) (Truyền thông) |
|---|---|---|---|---|
| Tầm nhìn tốt tại | 12 giờ. | Tốc độ phản ứng | 35 (Typ.) ((Tr+Td) (ms) | |
| góc nhìn | 40/45/48/45 (loại) | Chế độ hoạt động | ECB, thường màu trắng, phản xạ | |
| Hiệu suất màu: | Chromaticity | Wx:0.310;; Wy:0.300 | Màu hỗ trợ | 262K (6 bit) |
| Nhiệt độ màu | 6989K | Sự đồng nhất màu trắng | 1.25 (Loại) (9 điểm) | |
| Hiệu suất hiển thị: | Hiển thị bên ngoài | Ánh sáng mặt trời có thể đọc | Khả năng truyền | - |
| Công nghệ 3D | - | Phản xạ | 60,8% (Tập thể) |
| Tính năng pixel: | Số pixel | 240 ((RGB) × 320 [QVGA] | Sự sắp xếp | Dải dọc RGB |
|---|---|---|---|---|
| Dot Pitch ((W×H) | 0.047×0.141 mm | Pixel Pitch ((W×H) | 0.141×0.141 mm [180PPI] | |
| Kích thước: | Xem tích cực | 33.84 ((W) × 45.12 ((H) mm | Nhìn chung là Dim. | 40.6 ((W) × 56.6 ((H) mm |
| Mở Bezel | 36.04 ((W) × 47.32 ((H) mm | Độ sâu tổng thể | 2.7 (thể loại) mm | |
| Các đặc điểm: | Hình dạng | Chiếc hình chữ nhật phẳng | Định hướng | Loại chân dung |
| Tỷ lệ Aspect ((W:H) | 3:4 | Phong cách hình | ||
| Chi tiết khác: | Vật thể | 12.7g | Bề mặt | Lớp phủ rõ ràng, cứng (3H) |
| Tốc độ làm mới: | 60Hz |
|---|---|
| Quét ngược: | Không. |
| Driver IC: | ILI9340 tích hợp |
| Bộ điều khiển thời gian (T-CON): | T-CON nhúng |
| Điện tín hiệu: | Dòng điện đầu vào | 10mA (thường) | Điện áp đầu vào | 2.8V (Loại) ((VDD) | ||
|---|---|---|---|---|---|---|
| Tiêu thụ | - | Giao diện tín hiệu | RGB song song (1 ch, 6-bit) + SPI | |||
| Điện áp logic cho tín hiệu: | 0≤VIL≤0,3VDD; 0,7VDD≤VIH≤VDD | |||||
| Tính năng giao diện: | Vị trí | - | Loại vật lý | FPC | ||
| Giao diện tín hiệu: | Thương hiệu | Mô hình | Số tiền | Pin Pitch | Số pin | Đặt pin |
| 1 chiếc | 0.3 mm | 39 chân | ||||
| Tính năng đèn: | Hình dạng đèn | 1 chuỗi | Loại đèn | WLED | Vị trí | Loại đèn cạnh |
|---|---|---|---|---|---|---|
| Chuyển đổi | - | Số tiền | 4S1P | Cuộc sống | 20K ((Type.) (Hour) | |
| Đèn điện: | Dòng điện đầu vào | 20mA (Typ.) | Điện áp đầu vào | 12.8V (Như) | ||
| Tiêu thụ | 256mW (Typ.) | |||||
| Tính năng giao diện: | Vị trí | - | Loại vật lý | Bao gồm trong giao diện tín hiệu | ||
| Ứng dụng điều khiển Backlight: | Không. | |||||
Các điểm ảnh được sắp xếp theo dải dọc RGB. Đối với chi tiết cơ học, nó có diện tích hoạt động là 33,84 ((W) × 45,12 ((H) mm, kích thước phác thảo là 40,6 ((W) × 56,6 ((H) mm, kích thước khu vực xem là 36,04 ((W) × 47.32 ((H) mm, với xử lý bề mặt của Clear, Hard coating (3H), trọng lượng ròng là 12,7g. Là một sản phẩm LCM ECB, Thông thường trắng, Transflective, TM022HDHT1-05 có thể cung cấp 90 cd / m2 độ sáng màn hình 120:1 tỷ lệ tương phản truyền, 40/45/48/45 (Typ.) ((CR≥10) (L/R/U/D) góc nhìn, hướng nhìn tốt nhất lúc 12 giờ và thời gian phản ứng 35 (Typ.) ((Tr+Td) ms.Cường độ màu xám hoặc độ sáng của sub-pixel được xác định bằng một tín hiệu quy mô màu xám 6 bit cho mỗi chấm, do đó trình bày một bảng màu 262K, cũng với hiệu suất gam màu 30% (NTSC).Sản phẩm này áp dụng 4S1P WLED như nó là hệ thống chiếu sáng hậu mà đã được đặt như loại đèn Edge và có một thời gian hoạt động của 20K giờTM022HDHT1-05 sử dụng RGB song song (1 ch, 6-bit) + SPI như là hệ thống đầu vào tín hiệu,được kết nối bởi 39 chân FPC với điện áp cung cấp năng lượng là 2.8V (Typ.) ((VDD).
