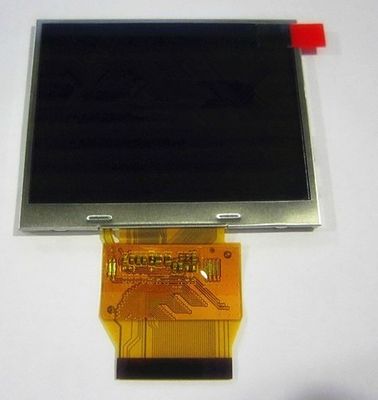

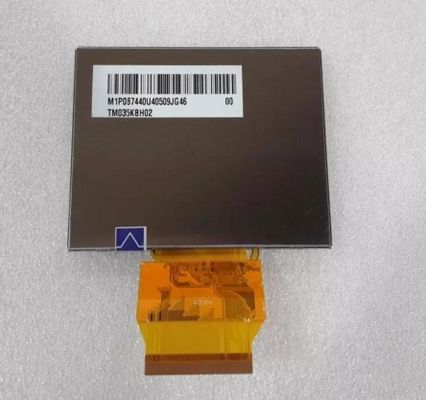

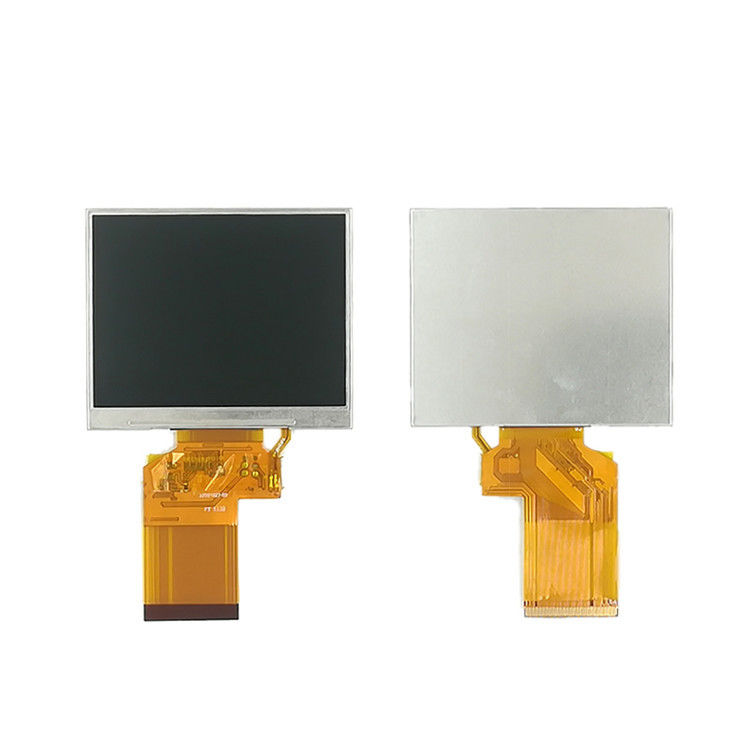

Thông tin chi tiết sản phẩm:
|
| Số mẫu: | TM035KDH02 | Thương hiệu: | THIÊN MÃ |
|---|---|---|---|
| Kích thước: | 3,5 inch | Nghị quyết: | 320 ((RGB) × 240 [QVGA] 115PPI |
| độ sáng: | 200 cd/m² (Điển hình) | Góc nhìn: | 60/60/40/60 (Điển hình)(CR≥10) |
| Phạm vi nhiệt độ: | Operating Temp.: -20 ~ 70 °C ; Nhiệt độ hoạt động: -20 ~ 70 °C; Storage Temp.: -30 | ||
| Làm nổi bật: | Bảng điều khiển LCD QVGA TIANMA,Bảng điều khiển LCD SVGA TIANMA |
||
| Chi tiết cơ bản: | Nhà sản xuất | Tên mô hình | TM035KDH02 1 Tương thích | |
|---|---|---|---|---|
| Loại bảng | a-Si TFT-LCD, LCM | Một cái tên khác | TS035KAAVD02-00 | |
| Kích thước bảng | 3.5 inch | Được thiết kế cho |
|
|
| Đánh giá tối đa: | Nhiệt độ OP | -20 ~ 70 °C | ST Nhiệt độ | -30 ~ 80 °C |
| Thông tin cơ bản: | Độ sáng | 200 cd/m2 (Typ.) | Tỷ lệ tương phản | 350: 1 (Typ.) (Truyền thông) |
|---|---|---|---|---|
| Tầm nhìn tốt tại | 12 giờ. | Tốc độ phản ứng | 25 (Typ.) ((Tr+Td) (ms) | |
| góc nhìn | 60/60/40/60 (loại) ((CR≥10) | Chế độ hoạt động | TN, thường màu trắng, truyền | |
| Hiệu suất màu: | Chromaticity | Wx:0.310;; Wy:0.333 | Màu hỗ trợ | 16.7M (6-bit + Dithering) |
| Nhiệt độ màu | 6610K | Sự đồng nhất màu trắng | 1.25/1.33 (Loại./Tối đa.) | |
| 1931 Color Gamut: | Tỷ lệ NTSC | 49% | sRGB | Khả năng bảo hiểm 67% |
| Adobe RGB | Bảo hiểm 51% | DCI-P3 | Bảo hiểm 51% | |
| Rec.2020 | Bao gồm 37% | Nhận xét | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Tính năng pixel: | Số pixel | 320 ((RGB) × 240 [QVGA] | Sự sắp xếp | Dải dọc RGB |
|---|---|---|---|---|
| Dot Pitch ((W×H) | 0.073×0.219 mm | Pixel Pitch ((W×H) | 0.219×0.219 mm [115PPI] | |
| Kích thước: | Xem tích cực | 70.08 ((W) × 52.56 ((H) mm | Nhìn chung là Dim. | 76.9 ((W) × 63.9 ((H) mm |
| Mở Bezel | 72.88 ((W) × 55.36 ((H) mm | Độ sâu tổng thể | 2.8±0,2 mm | |
| Các đặc điểm: | Hình dạng | Chiếc hình chữ nhật phẳng | Định hướng | Loại cảnh quan |
| Tỷ lệ Aspect ((W:H) | 4:3 | Phong cách hình | ||
| Chi tiết khác: | Vật thể | 29.2g (Typ.) | Bề mặt | Lớp phủ chống chói, Lớp phủ cứng (3H) |
| Quét ngược: | Không. |
|---|---|
| Bộ điều khiển thời gian (T-CON): | T-CON nhúng |
| Điện tín hiệu: | Dòng điện đầu vào | - | Điện áp đầu vào | 3.3V (Typ.) | ||
|---|---|---|---|---|---|---|
| Tiêu thụ | 35/50mW (Loại./Tối đa.) | Giao diện tín hiệu | Digital RGB (8/24 bit) + SPI, CCIR601/656 | |||
| Điện áp logic cho tín hiệu: | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC | |||||
| Tính năng giao diện: | Vị trí | - | Loại vật lý | FPC | ||
| Giao diện tín hiệu: | Thương hiệu | Mô hình | Số tiền | Pin Pitch | Số pin | Đặt pin |
| 1 chiếc | 0.5 mm | 54 chân | ||||
Các điểm ảnh được sắp xếp theo dải dọc RGB. Đối với chi tiết cơ học, nó có diện tích hoạt động 70,08 ((W) × 52,56 ((H) mm, kích thước phác thảo 76,9 ((W) × 63,9 ((H) × 3 ((D) mm, kích thước khu vực xem 72,88 ((W) × 55.36 ((H) mm, với xử lý bề mặt của Antiglare, lớp phủ cứng (3H), trọng lượng ròng là 29,2g (Typ.).1 tỷ lệ tương phản truyền, 60/60/40/60 (Typ.) ((CR≥10) (L/R/U/D) góc nhìn, hướng nhìn tốt nhất vào lúc 12 giờ và thời gian phản ứng là 25 (Typ.) ((Tr+Td) ms.Cường độ màu xám hoặc độ sáng của sub-pixel được xác định với một tín hiệu 6-bit + Dithering màu xám quy mô cho mỗi điểm, do đó trình bày một bảng màu 16,7M, cũng với hiệu suất gam màu 50% (NTSC).trình điều khiển ánh sáng hậu trường bên ngoài được yêu cầu thêm. TM035KDH02 sử dụng Digital RGB (8/24 bit) + SPI, CCIR601/656 như hệ thống đầu vào tín hiệu của nó, được kết nối bởi 54 chân FPC với điện áp nguồn 3.3V (Typ.).Để biết chi tiết sản phẩm mới nhất của TM035KDH02 Chúng tôi khuyên bạn nên tham khảo trang dữ liệu được liệt kê trên PanelookTất cả các chi tiết thông số kỹ thuật được nhập bởi các kỹ sư Panelook theo trang dữ liệu, nhưng chúng tôi không thể đảm bảo thông số kỹ thuật được liệt kê là hoàn toàn chính xác.
