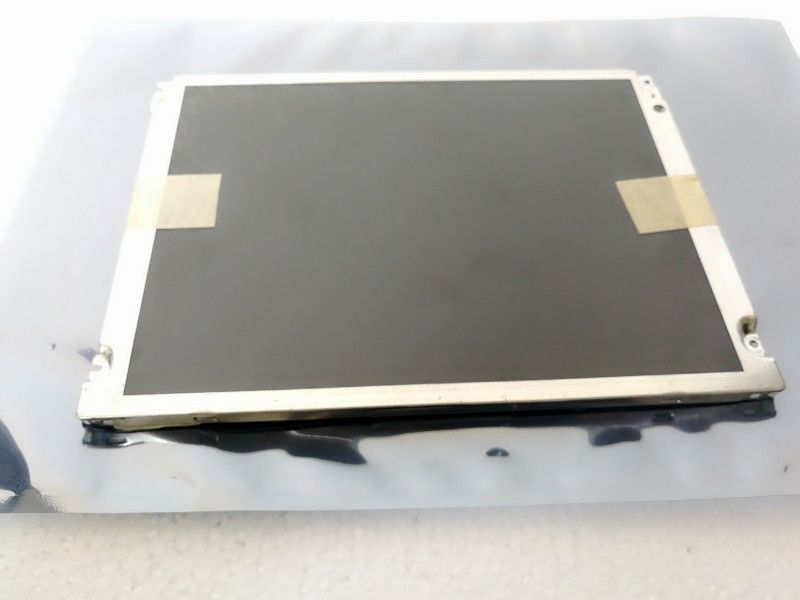

Thông tin chi tiết sản phẩm:
|
| Số mẫu: | TM121SCS01 | Thương hiệu: | AVIC |
|---|---|---|---|
| Kích thước: | 12,1 inch | Nghị quyết: | 800(RGB)×600, SVGA, 82PPI |
| độ sáng: | 400cd/m2 | Góc nhìn: | 70/70/50/60 (Điển hình)(CR≥10) |
| Phạm vi nhiệt độ: | Operating Temp.: -20 ~ 70 °C ; Nhiệt độ hoạt động: -20 ~ 70 °C; Storage Temp.: -30 | ||
| Làm nổi bật: | Bảng điều khiển LCD QVGA TIANMA,Bảng điều khiển LCD SVGA TIANMA |
||
| Thông tin cơ bản: | Thương hiệu | Mô hình | Loại | Tên giả mẫu |
|---|---|---|---|---|
| TM121SCS01 | a-Si TFT-LCD, LCM | - | ||
| Độ tin cậy: | RoHS | Nhiệt độ hoạt động | Nhiệt độ lưu trữ | Chống rung động |
| -20 ~ 70 °C | -30 ~ 80 °C |
| Kích thước bảng: | 12.1 inch | |||
|---|---|---|---|---|
| Tính năng pixel: | Nghị quyết | Phân bố trí pixel | Điểm Pitch (W × H) | Pixel Pitch (W × H) |
| 800 ((RGB) × 600, SVGA | Dải dọc RGB | 0.1025×0.3075 mm | 0.3075×0.3075 mm [82PPI] | |
| Kích thước cơ khí: | Khu vực hoạt động (W × H) | Khu vực Bezel (W × H) | Kích thước phác thảo (W × H) | Độ sâu phác thảo |
| 246 × 184,5 mm | 249.0×188.3 mm | 279 × 209 mm | 11.0 (tối đa) mm | |
| Các đặc điểm: | Phong cách biểu mẫu | Tỷ lệ khía cạnh | Định hướng | Phong cách hình |
| Chiếc hình chữ nhật phẳng | 4(W: H) | Loại cảnh quan | ||
| Định giá: | lỗ gắn mặt (7 bộ) ở bên trái, bezel bên phải | |||
| Các đặc điểm khác: | Bìa tấm bảng | Trọng lượng | Bề mặt | |
| - | 425g | Chất chống sáng | ||
| Thông tin cơ bản: | Độ sáng | Chế độ hoạt động | Tỷ lệ tương phản |
|---|---|---|---|
| 400 cd/m2 (Typ.) | TN, thường màu trắng, truyền | 6001 (Typ.) (Transmissive) | |
| góc nhìn ((L/R/U/D) | Hướng nhìn | Tốc độ phản ứng | |
| 70/70/50/60 (loại) ((CR≥10) | 6 giờ. | 10/25 (Typ.) ((Tr/Td) (ms) | |
| Màu hiển thị: | Nhiệt độ màu | Số lượng màu | Màu trắng Màu sắc |
| 6485K | 262K/16.2M (6 bit / 6 bit + FRC) | X:0.313; Y:0.329 | |
| 1931 Color Gamut: | Tỷ lệ NTSC | Bao phủ sRGB | Adobe RGB Coverage |
| 57% | 79% | 60% | |
| Mức độ bảo hiểm DCI-P3 | Rec.2020 Bao gồm | Nhận xét | |
| 59% | 43% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Sự thay đổi độ sáng: | 1.25/1.33 (Loại./Tối đa.) | ||
| Tiêu thụ năng lượng: | 6.8W (Typ.) |
|---|---|
| Tỷ lệ khung hình: | 60Hz |
| Quét ngược: | Không. |
| Điện tín hiệu: | Lưu lượng hiện tại | Điện áp đầu vào | Tiêu thụ | |||
|---|---|---|---|---|---|---|
| 270/325mA (Loại./Tối đa.) | 3.3V (Typ.) | - | ||||

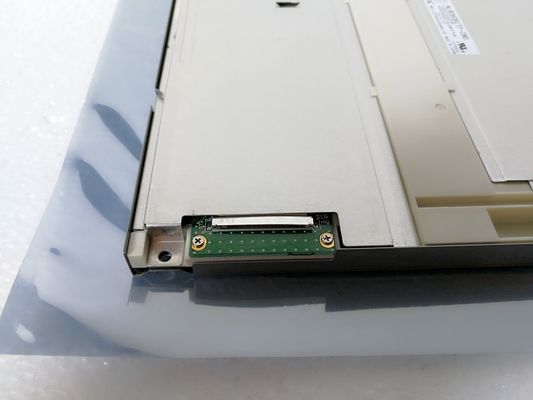

| Tính năng giao diện: | Vị trí | Loại | Giao diện | |||
| - | Bộ kết nối | LVDS (1 ch, 6/8 bit) | ||||
| Giao diện tín hiệu: | Thương hiệu | Mô hình | Số tiền | Pin Pitch | Đinh | Đặt pin |
| STM | MSB240420HE | 1 chiếc | 1.25 mm | 20 chân | LVDS-20P1C8B-080B | |
| Tính năng đèn hậu: | Loại | Vị trí | Hình dạng | Số tiền | Cuộc sống (Thời gian) | Thay thế |
|---|---|---|---|---|---|---|
| CCFL | Loại đèn cạnh (Trên và Dưới) | Đơn giản | 2 chiếc | 50K ((Typ.) | - | |
| CCFL Electrical: | Lưu lượng hiện tại | Điện áp đầu vào | Tiêu thụ | |||
| 6.0mA (Typ.) | 770V (Tí hình) | |||||
| Điện áp bật | Tần số đèn | |||||
| 930/1120V (tối đa) (Ta=+25/0°C) | 40/55/60KHz (Min./Type./Max.) | |||||
| Tính năng giao diện: | Vị trí | Loại | Tài xế CCFL | |||
| - | Bộ kết nối | Không. | ||||
| Chi tiết giao diện | Thương hiệu | Mô hình | Số tiền | Pin Pitch | Đinh | Đặt pin |
| JST | BHSR-02VS-1 | 2 chiếc | 3.5 mm | 2 chân | BLL-2PINS-HL | |
Với các chi tiết cơ học, nó có diện tích hoạt động là 246 ((W) × 184.5 ((H) mm, kích thước phác thảo là 279 ((W) × 209 ((H) × 11 ((D) mm, kích thước khu vực xem là 249.0 ((W) × 188.3 ((H) mm, với xử lý bề mặt của Antiglare, trọng lượng ròng là 425g. Là một sản phẩm TN, Thông thường trắng, LCM truyền, TM121SCS01 có thể cung cấp độ sáng màn hình 400 cd / m2 tỷ lệ tương phản truyền 600: 1,70/70/50/60 (Loại) (CR≥10) (L / R / U / D) góc nhìn, hướng nhìn tốt nhất lúc 6 giờ và thời gian phản ứng 10/25 (Typ.) (Tr / Td) ms.Cường độ màu xám hoặc độ sáng của sub-pixel được xác định bằng tín hiệu thang màu xám 6 bit / 6 bit + FRC cho mỗi điểm, do đó trình bày một bảng màu 262K/16.2M, cũng với hiệu suất gam màu 55% (NTSC).Sản phẩm này áp dụng 2 PC CCFL như nó là hệ thống chiếu sáng hậu mà đã được đặt như loại đèn Edge (top và bottom) và có một thời gian hoạt động của 50K giờTM121SCS01 sử dụng LVDS (1 ch, 6/8-bit) như là hệ thống đầu vào tín hiệu, được kết nối bằng 20 chân kết nối với điện áp nguồn 3.3V (loại)
