Thông tin chi tiết sản phẩm:
|
| Số mẫu: | TM070RDHG71 | Thương hiệu: | THIÊN MÃ |
|---|---|---|---|
| Kích thước: | 7.0 inch | Nghị quyết: | 800 ((RGB) × 480, WVGA, 134PPI |
| độ sáng: | 555 cd/m2 (Loại.) | Góc nhìn: | 88/88/88/88 (Điển hình)(CR≥10) |
| Phạm vi nhiệt độ: | Operating Temp.: -20 ~ 70 °C ; Nhiệt độ hoạt động: -20 ~ 70 °C; Storage Temp.: -30 | Loại đèn: | WLED |
| Giao diện tín hiệu: | LVDS | ||
| Làm nổi bật: | Bảng điều khiển LCD QVGA TIANMA,Bảng điều khiển LCD SVGA TIANMA |
||
| Thông tin cơ bản: | Thương hiệu bảng điều khiển | Mô hình bảng | TM070RDHG71 | |
|---|---|---|---|---|
| Kích thước đường chéo | 7.0" | Ứng dụng |
|
|
| Loại bảng | a-Si TFT-LCD, LCM | Tên giả mẫu | - | |
| Độ tin cậy: | Tiếp tục điều hành. | -20 ~ 70 °C | Nhiệt độ lưu trữ. | -30 ~ 80 °C |
| Tính năng pixel: | Định dạng pixel | 800 ((RGB) × 480 [WVGA] | Điểm Pitch | 0.0642 × 0,1790 mm (H × V) |
|---|---|---|---|---|
| Cấu hình | Dải dọc RGB | Pixel Pitch | 0.1926 × 0,1790 mm (H × V) [134PPI] | |
| Kích thước cơ khí: | Khu vực hiển thị | 154.08 × 85,92 mm (H × V) | Khu vực Bezel | - |
| Đánh dấu Dim. | 164.9 × 100 mm (H × V) | Độ sâu phác thảo | 50,7±0,3 mm | |
| Các đặc điểm: | Hình thức yếu tố | Chiếc hình chữ nhật phẳng | Định hướng | Loại cảnh quan |
| Tỷ lệ khía cạnh | 16:9 (H:V) | Phong cách hình | ||
| Hố & Kẹp: | Với anh. | |||
| Các đặc điểm khác: | Trọng lượng | 156g (thông thường) | Bề mặt | Chất chống sáng |
| Thông tin cơ bản: | Độ sáng | 555 cd/m2 (Typ.) | Tỷ lệ tương phản | 9001 (Typ.) (Transmissive) |
|---|---|---|---|---|
| góc nhìn | 88/88/88/88 (loại) | Chế độ quang học | SFT, thường là màu đen, truyền | |
| Hướng nhìn | Đối xứng | Thời gian phản ứng | 30 (Typ.) ((Tr+Td) (ms) | |
| Hiệu suất màu: | Chromaticity | Wx:0.308;; Wy:0.332 | Số màu | 16.7M (8-bit) |
| Nhiệt độ màu | 6727K | Sự đồng nhất màu trắng | 1.25/1.33 (Loại./Tối đa.) | |
| 1931 Color Gamut: | Tỷ lệ NTSC | 71% | sRGB | 95% |
| Adobe RGB | 73% | DCI-P3 | 73% | |
| Rec.2020 | 53% phủ sóng | Nhận xét | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Tần số khung hình: | 60Hz |
|---|---|
| Quét ngược: | Có (U/D, L/R) |
| Chi tiết D-IC: | COG Xây dựng trong HX8282-A02 + HX8664-B |
| Bộ điều khiển thời gian (T-CON): | T-CON nhúng |
| Tính năng đèn nền: | Hình dạng đèn | Mảng | Loại đèn | WLED | Thời gian sống | 20K ((Type.) (Hour) |
|---|---|---|---|---|---|---|
| Thay thế | - | Số tiền | 3S9P | Vị trí | Loại đèn cạnh | |
| Đèn điện: | Điện áp đầu vào | 9.3±0.3V | Lưu lượng hiện tại | 180mA (Typ.) | ||
| Tiêu thụ | 1.67±0.05W | |||||
| Tính năng giao diện: | Loại | Bao gồm trong giao diện tín hiệu | Vị trí | - | Máy điều khiển đèn | Không. |
| Hệ thống tín hiệu: | RGB song song (1 ch, 6/8 bit) | Điện áp logic | 0≤VIL≤0,3VDD; 0,7VDD≤VIH≤VDD | |||
|---|---|---|---|---|---|---|
| Điện tín hiệu: | Điện áp đầu vào | 3.3/11.9/20/-7V (VDD/AVDD/VGH/VGL) | Lưu lượng hiện tại | - | ||

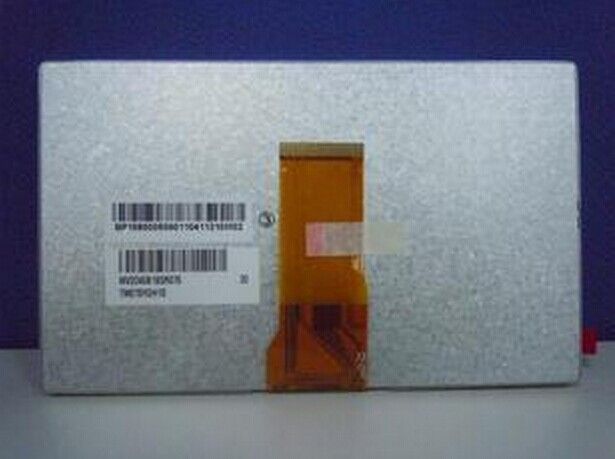

| Tính năng giao diện: | Loại | FPC | Vị trí | - | ||
| Chi tiết về FPC: | Thương hiệu | Mô hình | Pin Pitch | Đinh | Số tiền | Cấu hình |
| 0.5 mm | 50 chân | 1 chiếc | ||||
có các pixel được sắp xếp theo dải dọc RGB. Đối với chi tiết cơ học, nó có diện tích hoạt động là 154.08 ((W) × 85.92 ((H) mm, kích thước đường viền là 164.9 ((W) × 100 ((H) × 6 ((D) mm,với xử lý bề mặt của Antiglare, trọng lượng ròng 156g (Typ. Là một sản phẩm SFT, Thông thường đen, LCM truyền, TM070RDHG71 có thể cung cấp độ sáng màn hình 555 cd / m2 900: 1 tỷ lệ tương phản truyền, 88/88/88/88 (Typ.) ((CR≥10) (L/R/U/D) góc nhìn, hướng xem tốt nhất trên Symmetry, và thời gian phản hồi là 30 (Typ.) ((Tr+Td) ms. Thang màu xám hoặc độ sáng của sub-pixel được xác định bằng tín hiệu thang màu xám 8 bit cho mỗi điểm,do đó trình bày một bảng màu của 16.7M màu sắc, cũng với hiệu suất gam màu 70% (NTSC). Sản phẩm này đã áp dụng 3S9P WLED như là hệ thống chiếu sáng nền được đặt như loại đèn Edge và có thời gian hoạt động 20K giờ,trình điều khiển ánh sáng hậu trường bên ngoài được yêu cầu thêm. TM070RDHG71 sử dụng Parallel RGB (1 ch, 6/8-bit) như hệ thống đầu vào tín hiệu, được kết nối bởi 50 pin FPC với điện áp 3.3/11.9/20/-7V (VDD / AVDD / VGH / VGL)
