Thông tin chi tiết sản phẩm:
|
| Mô hình: | LQ121S1DG11 | Kích thước đường chéo: | 12,1 inch |
|---|---|---|---|
| Nguồn sáng: | CCFL [2 chiếc], 50K giờ, Trình điều khiển W / O | Loại giao diện: | Parallel RGB (1 ch, 6 bit), Đầu nối 41 chân |
| Định dạng pixel: | 800 (RGB) × 600 [SVGA] 82PPI | Môi trường: | Operating Temperature: 0 ~ 50 °C ; Nhiệt độ hoạt động: 0 ~ 50 ° C; Storage Temperat |
| Độ chói: | 250 cd / m2 (Loại.) | Góc nhìn: | 60/60/45/55 |
| Điểm nổi bật: | Màn hình LCD LVDS TFT,Màn hình LCD độ sáng cao WLED |
||
Dòng LQ121 LQ121S1DG41 LQ121S1DG31 LQ121S1DG21 LQ121S1DG11 LQ121S1DC71
| Kích thước màn hình : | 12,1 " | |||
|---|---|---|---|---|
| Các tính năng của Pixel: | Số pixel | Định dạng pixel | Chấm điểm (H × V) | Pixel Pitch (H × V) |
| 800 (RGB) × 600, SVGA | Sọc dọc RGB | 0,1025 × 0,3075 mm | 0,3075 × 0,3075 mm [82PPI] | |
| Kích thước cơ học: | Khu vực hiển thị (H × V) | Mở bezel (H × V) | Kích thước tổng thể (H × V) | Chiều sâu tổng thể |
| 246 × 184,5 mm | 249,0 × 187,5 mm | 290 × 225 mm | 13,2 (Kiểu chữ) mm | |
| Tính năng phác thảo: | Hình dạng biểu mẫu | Tỷ lệ khung hình (H: V) | Sự định hướng | Phong cách hình dạng |
| Hình chữ nhật phẳng | 4: 3 | Kiểu ngang | ||
| Thông số kỹ thuật khác: | Khối lượng | Bìa bảng điều khiển | Xử lý bề mặt | |
| 830g (Loại) | - | Chống chói (Haze 28%), Lớp phủ cứng (3H) | ||
| Lỗ & chân đế: | Các lỗ lắp mặt (2-Φ3.4, 2-R1.7) trên khung bezel bên trái, bên phải | |||
| Thông tin cơ bản : | Độ chói | Chế độ làm việc | Độ tương phản |
|---|---|---|---|
| 250 cd / m² (Loại) | TN, thường trắng, truyền | 300: 1 (Kiểu) (Truyền) | |
| Xem tốt tại | Góc nhìn | Thời gian đáp ứng | |
| 6 giờ | 60/60/45/55 (Kiểu chữ) (CR≥10) | 15/30 (Loại) (Tr / Td) (mili giây) | |
| Màu sắc nhạt: | Nhiệt độ màu: | Màu hỗ trợ | Phối hợp màu |
| 6409 nghìn | 262K (6-bit) | X: 0,315;Y: 0,325 | |
| Đồng nhất màu trắng: | 1,45 (Tối đa) (5 điểm) | ||
| Các tính năng của đèn nền: | Kiểu | Chức vụ | Cuộc sống (Giờ) | Số tiền | Hình dạng | Sự thay thế |
|---|---|---|---|---|---|---|
| CCFL | Loại ánh sáng cạnh (Trên và Dưới) | 50 nghìn (Loại) | 2 chiếc | Thẳng | Có thể thay thế (LQ0DDB5185) | |
| CCFL điện: | Điện áp đầu vào | Đầu vào hiện tại | Sự tiêu thụ năng lượng | |||
| 550V (Loại) | 2.0 / 6.0 / 6.5mA (Tối thiểu / Tốc độ / Tối đa) | 6,6W (Kiểu chữ) | ||||
| Tần suất hoạt động | Điện áp khởi động | |||||
| 20/35 / 60KHz (Tối thiểu / Tốc độ / Tối đa) | 1200 / 1400V (Tối đa) (Ta = + 25/0 ℃) | |||||
| Tính năng giao diện: | Trạng thái trình điều khiển CCFL | Loại vật lý | Vị trí giao diện | |||
| Không | Tư nối | - | ||||
| Chi tiết giao diện | Thương hiệu | Tên Model | Số tiền | Ghim | Ghim quảng cáo chiêu hàng | Cấu hình ghim |
| JST | BHR-03VS-1 | 2 chiếc | 3 chân | 4,0 mm | BLL-3PINS-HNL | |
| Tín hiệu điện: | Điện áp đầu vào | Đầu vào hiện tại | Sự tiêu thụ năng lượng | |||
|---|---|---|---|---|---|---|
| 3.3 / 5.0V (Typ.) (VCC) | 180 / 180mA (Loại) (ICC) | - | ||||
| Điện áp cho tín hiệu hiển thị: | VIL≤0,9V;2,5V≤VIH | |||||
| Tính năng giao diện: | Loại tín hiệu | Loại vật lý | Vị trí giao diện | |||
| RGB song song (1 ch, 6-bit) | Tư nối | - | ||||
| Chi tiết giao diện: | Thương hiệu | Tên Model | Số tiền | Ghim | Ghim quảng cáo chiêu hàng | Cấu hình ghim |
| HRS | DF9MA-41P-1V | 1 chiếc | 41 chân | 1,0 mm | DRGB-41P1C6B-010D | |

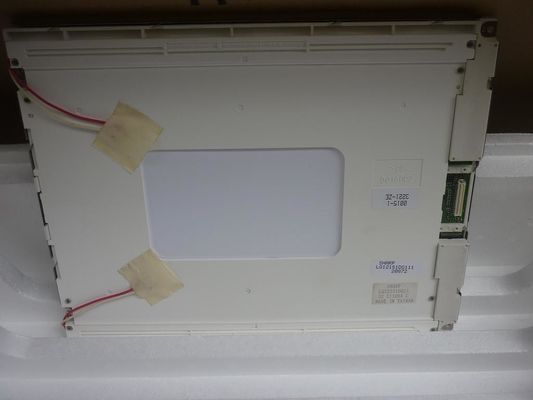

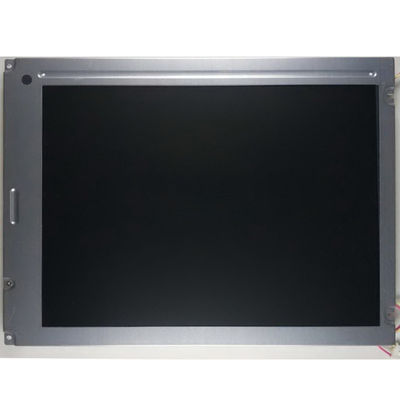

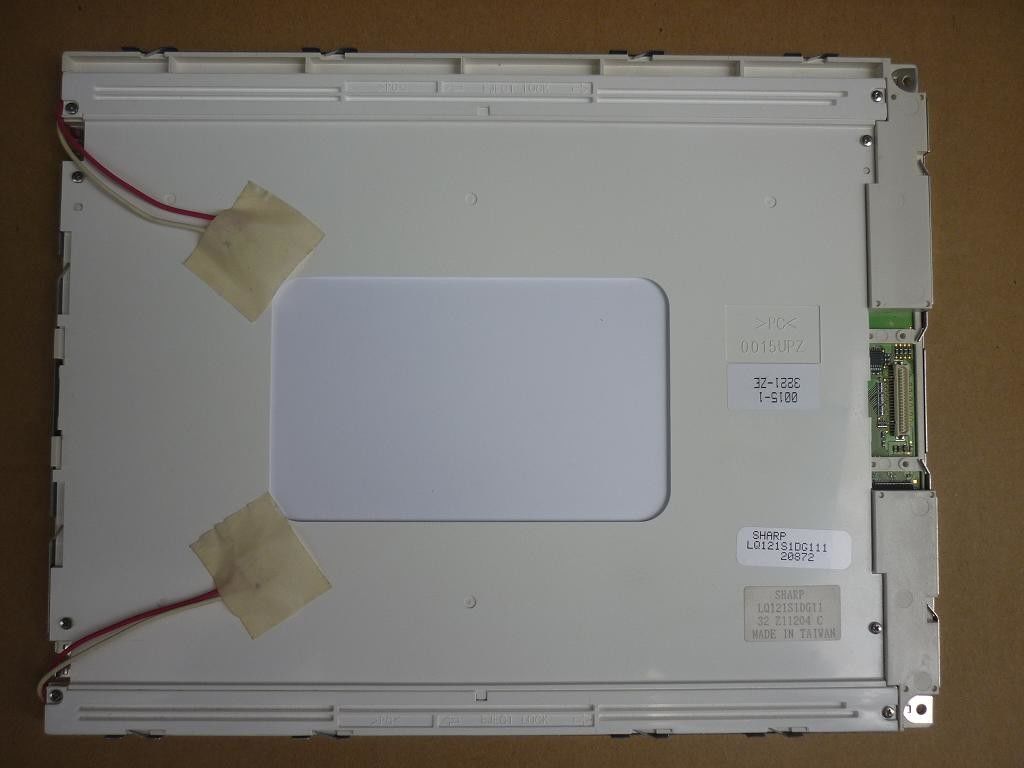

LQ121S1DG11 hỗ trợ hiển thị 800 (RGB) × 600(SVGA) với tỷ lệ khung hình 4: 3 (W: H), có các điểm ảnh được sắp xếp theo Dải dọc RGB.Đối với chi tiết cơ học, nó có vùng hoạt động 246 (W) × 184,5 (H) mm, kích thước đường viền là 290 (W) × 225 (H) × 13,7 (D) mm, kích thước vùng xem 249,0 (W) × 187,5 (H) mm, với lớp phủ bề mặt của Antiglare (Haze 28%), Lớp phủ cứng (3H), khối lượng tịnh 830g (Typ.).Là sản phẩm TN, Màu trắng thường, LCM truyền qua, LQ121S1DG11 có thể cung cấp độ sáng màn hình 250 cd / m² Tỷ lệ tương phản truyền trực tiếp 300: 1, 60/60/45/55 (Typ.) (CR≥10) (L / R / U / D) góc nhìn, hướng xem tốt nhất vào lúc 6 giờ và thời gian phản hồi là 15/30 (Typ.) (Tr / Td) ms.Thang màu xám hoặc độ sáng của điểm ảnh phụ được xác định bằng tín hiệu thang màu xám 6 bit cho mỗi chấm, do đó hiển thị bảng màu gồm 262K màu.Sản phẩm này đã sử dụng 2 chiếc CCFL vì nó là biểu tượng đèn nền được đặt làm loại ánh sáng Cạnh (Trên và Dưới) và có thời gian hoạt động là 50K giờ, cần thêm trình điều khiển đèn nền bên ngoài.
