Thông tin chi tiết sản phẩm:
|
| Bảng điều khiển thương hiệu: | Nhọn | Mô hình bảng điều khiển: | LQ104V1LG61 |
|---|---|---|---|
| độ sáng: | 450cd / m2 | Bảng kích thước: | 10,4 " |
| Giao diện tín hiệu: | LVDS (1 ch, 6 bit), Đầu nối 20 chân | loại đèn: | 2 chiếc CCFL, 50 nghìn giờ, không cần tài xế |
| Nghị quyết: | 640 (RGB) × 480, VGA, 76PPI | Môi trường: | Operating Temp.: -30 ~ 80 °C ; Nhiệt độ hoạt động: -30 ~ 80 ° C; Storage Temp.: -30 |
| Điểm nổi bật: | Màn hình LCD LVDS TFT,Màn hình LCD độ sáng cao WLED |
||
Dòng LQ104 LQ104V7DS01 LQ104V1LG92 LQ104V1LG81 LQ104V1LG61
| Các tính năng của Pixel: | Độ phân giải | 640 (RGB) × 480, VGA | Chấm điểm (mm) | 0,110 × 0,330 (H × V) |
|---|---|---|---|---|
| Định dạng pixel | Sọc dọc RGB | Pixel Pitch (mm) | 0,330 × 0,330 (H × V) [76PPI] | |
| Kích thước cơ học: | Khu vực hoạt động (mm) | 211,2 (H) × 158,4 (V) | Vùng bezel (mm) | 214,6 (H) × 162,4 (V) |
| Đường viền Dim. (Mm) | 246,5 (H) × 179,4 (V) | Chiều sâu (mm) | 13,7 (Tối đa) | |
| Tính năng phác thảo: | Phong cách biểu mẫu | Hình chữ nhật phẳng | Phác thảo hình dạng | |
| Tỷ lệ khung hình | 4: 3 (H: V) | Sự định hướng | Kiểu ngang | |
| Gắn : | Các lỗ lắp mặt (2-Φ3.4, 2-R1.7 × 4.4) trên khung bezel bên trái, bên phải | |||
| Thông số kỹ thuật khác: | Cân nặng | 620g (Tối đa) | Sự đối xử | Chống chói, lớp phủ cứng (3H) |
| Thông tin cơ bản : | Độ chói (cd / m²) | 450 (Kiểu chữ) | Độ tương phản | 600: 1 (Kiểu) (Truyền) |
|---|---|---|---|---|
| Góc nhìn | 70/70/50/60 (Kiểu chữ) (CR≥10) | Chế độ hiển thị | TN, thường trắng, truyền | |
| Xem tốt nhất trên | 6 giờ | Phản hồi (mili giây) | 10/25 (Typ.) (Tr / Td) | |
| Hiệu suất màu sắc: | Phối hợp trắng | X: 0,313;Y: 0,329 | Màu sắc hiển thị | 262K (6-bit) |
| Nhiệt độ màu | 6485 nghìn | Đồng nhất màu trắng | 1,35 (Tối đa) (5 điểm) | |
| Gamlt màu 1931: | Tỷ lệ NTSC | 43% | sRGB | 60% bảo hiểm |
| Adobe RGB | 45% bảo hiểm | DCI-P3 | 45% bảo hiểm | |
| Rec.2020 | Bảo hiểm 32% | Nhận xét | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Tỷ lệ khung hình : | 60Hz |
|---|---|
| Quét ngược: | Có (U / D, L / R) |
| Sự tiêu thụ năng lượng : | 6,3W |
| Tín hiệu điện: | Cung cấp điện áp | 3,3 / 5,0V (Loại) | Cung cấp hiện tại | 200 / 130mA (Typ.) (3.3V / 5.0V) | ||
|---|---|---|---|---|---|---|
| Loại tín hiệu: | LVDS (1 ch, 6-bit) | Điện áp tín hiệu | - | |||
| Tính năng giao diện: | Chức vụ | - | Kiểu | Tư nối | ||
| Chi tiết giao diện: | Nhãn hiệu | Mô hình | Định lượng | Ghim | Sân cỏ | Cấu hình ghim |
| 1 chiếc | 20 chân | 1,25 mm | LVDS-20P1C6B-070D | |||
| Tính năng đèn nền: | Hình dạng | Thẳng | Kiểu | CCFL | Chức vụ | Loại ánh sáng cạnh (Mặt trên) |
|---|---|---|---|---|---|---|
| Sự thay thế | Có thể thay thế | Định lượng | 2 chiếc | Cả đời | 50K (Tối thiểu) (Giờ) | |
| Đèn điện: | Cung cấp điện áp | 470V (Loại) | Cung cấp hiện tại | 3.0 / 6.0 / 6.5mA (Tối thiểu / Tốc độ / Tối đa) | ||
| Tần số | 35/60 / 70KHz (Tối thiểu / Tốc độ / Tối đa) | Điện áp khởi động | TBD | |||
| Tiêu dùng | 5,64W (Kiểu chữ) | |||||
| Tính năng giao diện: | Chức vụ | - | Kiểu | Tư nối | ||
| Chi tiết giao diện: | Nhãn hiệu | Mô hình | Định lượng | Ghim | Sân cỏ | Cấu hình ghim |
| JST | BHR-02 (8.0) VS-1N | 2 chiếc | 2 chân | 8,0 mm | BLL-2PINS-HL | |
| Trình điều khiển đèn nền: | Không | |||||

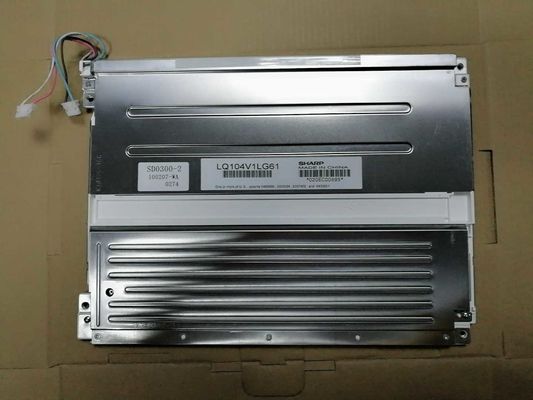

LQ104V1LG61 hỗ trợ màn hình 640 (RGB) × 480(VGA) với tỷ lệ khung hình 4: 3 (W: H), có các điểm ảnh được sắp xếp theo Dải dọc RGB.Đối với chi tiết cơ học, nó có vùng hoạt động 211,2 (W) × 158,4 (H) mm, kích thước đường viền 246,5 (W) × 179,4 (H) × 13,7 (D) mm, kích thước vùng xem 214,6 (W) × 162,4 (H) mm, với bề mặt chống chói, lớp phủ cứng (3H), trọng lượng tịnh 620g (Tối đa).Là sản phẩm TN, Màu trắng thường, LCM truyền qua, LQ104V1LG61 có thể cung cấp độ sáng màn hình 450 cd / m² Tỷ lệ tương phản truyền trực tiếp 600: 1, 70/70/50/60 (Typ.) (CR≥10) (L / R / U / D) góc nhìn, hướng xem tốt nhất vào lúc 6 giờ và thời gian phản hồi 10/25 (Typ.) (Tr / Td) ms.Thang màu xám hoặc độ sáng của điểm ảnh phụ được xác định bằng tín hiệu thang màu xám 6 bit cho mỗi điểm, do đó hiển thị bảng màu 262K, cũng với hiệu suất của gam màu 43% (NTSC).Sản phẩm này đã sử dụng 2 chiếc CCFL vì nó là biểu tượng đèn nền được đặt làm loại đèn Edge (Mặt trên) và có thời gian hoạt động là 50K giờ, cần thêm trình điều khiển đèn nền bên ngoài.
