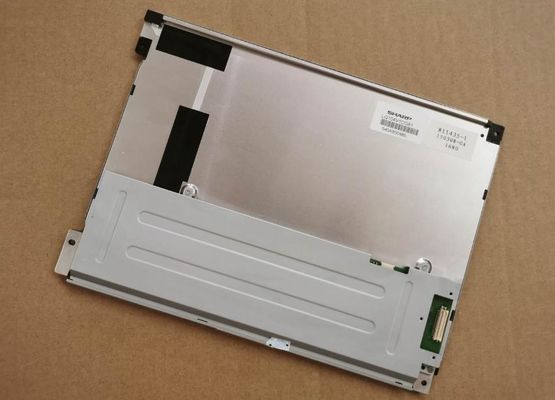

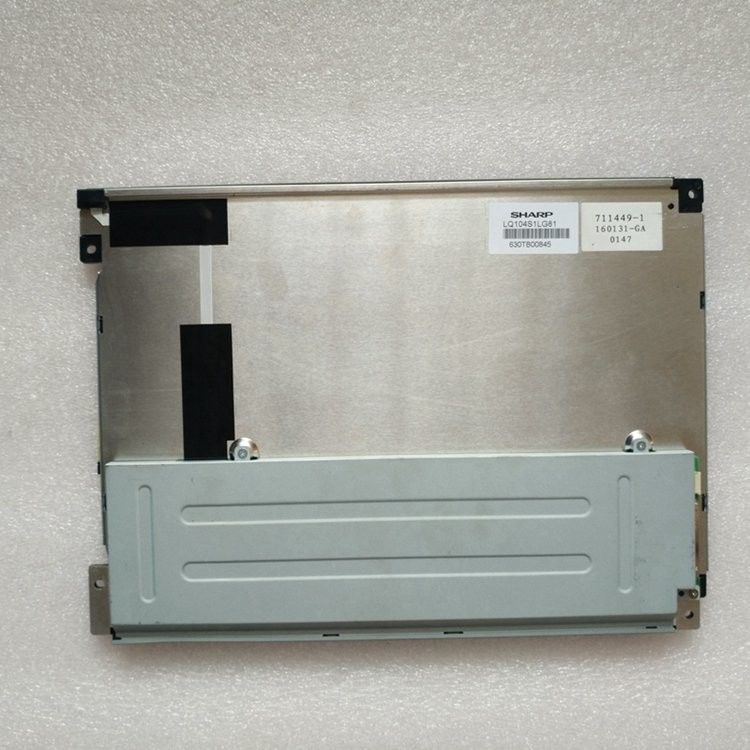

Thông tin chi tiết sản phẩm:
|
| Mô hình bảng điều khiển: | LQ104V1DG81 | thương hiệu bảng điều khiển: | nhọn |
|---|---|---|---|
| Giao diện tín hiệu: | CMOS (1 ch, 6-bit) , 31 chân Đầu nối | Loại đèn: | WLED, 50K giờ, Với Trình điều khiển LED |
| Kích thước bảng điều khiển: | 10,4" | Nghị quyết: | 640 ((RGB) × 480, VGA, 76PPI |
| độ sáng: | 450 cd/m² (Điển hình) | Môi trường: | Operating Temp.: -30 ~ 80 °C ; Nhiệt độ hoạt động: -30 ~ 80 °C; Storage Temp.: -30 |
| Làm nổi bật: | Màn hình LCD LVDS TFT,Màn hình LCD độ sáng cao WLED |
||
LQ104 Series LQ104V1DW02K LQ104V1DW02 LQ104V1DW01 LQ104V1DG83 LQ104V1DG81
| Thông tin cơ bản: | Tên thương hiệu | Tên mô hình | Loại | Tên giả mẫu |
|---|---|---|---|---|
| LQ104V1DG81 | a-Si TFT-LCD, LCM | - | ||
| Đánh giá tối đa: | RoHS | Nhiệt độ hoạt động | Nhiệt độ lưu trữ | Mức rung động |
| -30 ~ 80 °C | -30 ~ 80 °C | - |
| Kích thước màn hình: | 10.4 | |||
|---|---|---|---|---|
| Tính năng pixel: | Số pixel | Định dạng pixel | Điểm Pitch (H × V) | Pixel Pitch (H × V) |
| 640 ((RGB) × 480, VGA | Dải dọc RGB | 0.110×0.330 mm | 0.330×0.330 mm [76PPI] | |
| Kích thước cơ khí: | Khu vực hiển thị (H × V) | Mở Bezel (H × V) | Chiều tổng thể (H × V) | Độ sâu tổng thể |
| 211.2 × 158,4 mm | 214.6 × 162,4 mm | 246.5×179.3 mm | 13.0 (tối đa) mm | |
| Các đặc điểm: | Hình dạng | Tỷ lệ diện tích (H: V) | Định hướng | Phong cách hình |
| Chiếc hình chữ nhật phẳng | 4:3 | Loại cảnh quan | ||
| Chi tiết khác: | Vật thể | Bìa tấm bảng | Điều trị bề mặt | |
| 500g | - | Lớp phủ chống chói, Lớp phủ cứng (3H) | ||
| Thông tin cơ bản: | Độ sáng | Chế độ làm việc | Tỷ lệ tương phản |
|---|---|---|---|
| 450 cd/m2 (Typ.) | TN, thường màu trắng, truyền | 8001 (Typ.) (Transmissive) | |
| Tầm nhìn tốt tại | góc nhìn | Thời gian phản ứng | |
| 6 giờ. | 80/80/65/80 (loại) ((CR≥10) | 35 (Typ.) ((Tr+Td) (ms) | |
| Màu hiển thị: | Nhiệt độ màu: | Màu hỗ trợ | Định vị màu sắc |
| 7351K | 262K (6 bit) | X:0.300; Y:0.320 | |
| 1931 Color Gamlt: | Tỷ lệ NTSC | Bao phủ sRGB | Adobe RGB Coverage |
| 49% | 68% | 51% | |
| Mức độ bảo hiểm DCI-P3 | Rec.2020 Bao gồm | Nhận xét | |
| 51% | 37% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Đơn nhất màu trắng: | 1.33 (tối đa) ((5 điểm) | ||
| Tính năng đèn nền: | Loại | Vị trí | Cuộc sống (Thời gian) | Số tiền | Hình dạng | Thay thế |
|---|---|---|---|---|---|---|
| WLED | Loại đèn cạnh | 50K ((Typ.) | - | - | Có thể thay thế | |
| Tính năng giao diện: | Nhà nước lái xe WLED | Loại vật lý | Vị trí giao diện | |||
| Với trình điều khiển LED | Bộ kết nối | - | ||||
| Chi tiết giao diện | Tên thương hiệu | Tên mô hình | Số tiền | Đinh | Pin Pitch | Cấu hình chân |
| JST | SM06B-SHLS-TF | 1 chiếc | 6 chân | 1.0 mm | ||
| WLED Driver Electrical: | Điện áp đầu vào | Dòng điện đầu vào | Tiêu thụ năng lượng | |||
| 12.0±1.2V | 400/500mA (Loại./Tối đa.) | - | ||||
| Điện tín hiệu: | Điện áp đầu vào | Dòng điện đầu vào | Tiêu thụ năng lượng | |||
|---|---|---|---|---|---|---|
| 3.3V (Typ.) | 230/300mA (Loại./Tối đa.) | - | ||||
| Tính năng giao diện: | Loại tín hiệu | Loại vật lý | Vị trí giao diện | |||
| CMOS (1 ch, 6-bit) | Bộ kết nối | - | ||||
| Chi tiết giao diện: | Tên thương hiệu | Tên mô hình | Số tiền | Đinh | Pin Pitch | Cấu hình chân |
| HRS | DF9MA-31P-1V ((32) | 1 chiếc | 31 chân | 1.0 mm | DRGB-31P1C6B-010F | |
LQ104V1DG81 hỗ trợ hiển thị640 ((RGB) × 480(VGA) với tỷ lệ khung hình 4: 3 (W: H), có các pixel được sắp xếp theo sọc dọc RGB. Đối với chi tiết cơ học, nó có diện tích hoạt động 211.2 ((W) × 158.4 ((H) mm, kích thước phác thảo là 246.5 ((W) × 179.3 ((H) × 13 ((D) mm, kích thước khu vực xem 214.6 ((W) × 162.4 ((H) mm, với xử lý bề mặt của Antiglare, lớp phủ cứng (3H), trọng lượng ròng 500g. Là một TN, Thông thường trắng, sản phẩm LCM truyền,LQ104V1DG81 có thể cung cấp 450 cd / m2 hiển thị độ sáng 8001:1 tỷ lệ tương phản truyền, góc nhìn 80/80/65/80 (Typ.) ((CR≥10) (L/R/U/D), hướng nhìn tốt nhất lúc 6 giờ và thời gian phản ứng 35 (Typ.) ((Tr+Td) ms.Cường độ màu xám hoặc độ sáng của sub-pixel được xác định bằng một tín hiệu quy mô màu xám 6 bit cho mỗi chấm, do đó trình bày một bảng màu 262K, cũng với hiệu suất gam màu 50% (NTSC).Sản phẩm này áp dụng WLED như nó là hệ thống chiếu sáng hậu mà được đặt như loại đèn Edge và có một thời gian hoạt động của 50K giờ, với LED Driver.
