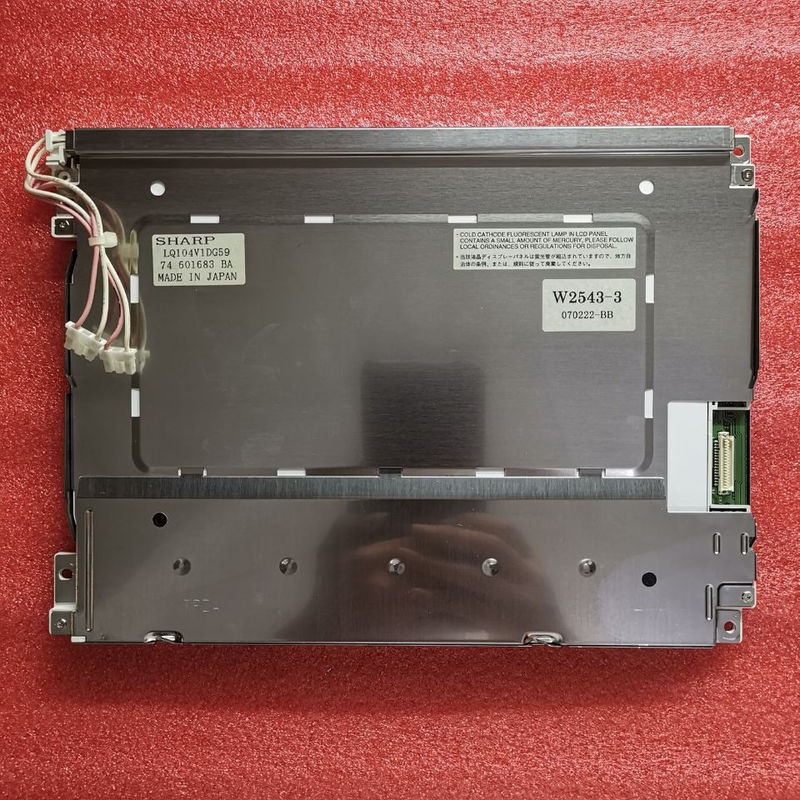

Thông tin chi tiết sản phẩm:
|
| Tên người mẫu: | LQ104V1DG59 | Kích thước màn hình: | 10,4 " |
|---|---|---|---|
| Số pixel: | 640 (RGB) × 480 (VGA) 76PPI | Độ chói: | 350 cd / m2 (Loại.) |
| Sắp xếp: | Sọc dọc RGB | Đèn nền: | 2 chiếc CCFL, 50 nghìn giờ, Không có tài xế |
| Loại tín hiệu: | Parallel RGB (1 ch, 6 bit), Đầu nối 31 chân | Max. Tối đa Ratings Xếp hạng: | Nhiệt độ lưu trữ: -30 ~ 70 ° C Nhiệt độ hoạt động: -10 ~ 65 ° C |
| Điểm nổi bật: | Bảng điều khiển LCD công nghiệp CCFL LVDS,Bảng điều khiển CCFL NEC TFT |
||
Dòng LQ104 LQ104V1DG5B LQ104V1DG5A LQ104V1DG59 LQ104V1DG52 LQ104V1DG51
| Thông tin cơ bản : | Độ chói (cd / m²) | Góc nhìn (L / R / U / D) | Thời gian đáp ứng (mili giây) |
|---|---|---|---|
| 350 (Kiểu chữ) | 70/70/40/70 (Kiểu chữ) (CR≥10) | 20/40 (Loại) (Tr / Td) | |
| Xem tốt nhất trên | Chế độ hiển thị | Độ tương phản | |
| 6 giờ | TN, thường trắng, truyền | 300: 1 (Kiểu) (Truyền) | |
| Màu sắc nhạt: | Nhiệt độ màu | Màu sắc hiển thị | Phối hợp trắng |
| 6485 nghìn | 262K (6-bit) | X: 0,313;Y: 0,329 | |
| Biến thể màu trắng: | 1,45 (Tối đa) (5 điểm) | ||
| Kích thước bảng điều khiển: | 10,4 " | |||
|---|---|---|---|---|
| Các tính năng của Pixel: | Định dạng pixel | Cấu hình Pixel | Pixel Pitch (mm) | Khoảng cách chấm (mm) |
| 640 (RGB) × 480 [VGA] | Sọc dọc RGB | 0,330 × 0,330 [76PPI] | 0,110 × 0,330 | |
| Kích thước cơ học: | Khu vực hoạt động (mm) | Vùng bezel (mm) | Kích thước phác thảo (mm) | Chiều sâu phác thảo (mm) |
| 211,2 (H) × 158,4 (V) | 214,6 (H) × 162,4 (V) | 246,5 (H) × 179,4 (V) | 15,5 (Tối đa) mm | |
| Tính năng phác thảo: | Yếu tố hình thức | Sự định hướng | Tỷ lệ khung hình | Phong cách hình dạng |
| Hình chữ nhật phẳng | Kiểu ngang | 4: 3 (H: V) | ||
| Gắn : | Các lỗ lắp mặt (2-Φ3.4, 2-R1.7 × 4.4) trên khung bezel trái, phải | |||
| Chi tiết khác: | Cân nặng | Bìa bảng điều khiển | Sự đối xử | |
| 620g (Tối đa) | - | Chống chói, lớp phủ cứng (3H) | ||
| Tính năng đèn: | Kiểu | Chức vụ | Định lượng | Hình dạng | Cuộc sống (Giờ) | Trao đổi đèn |
|---|---|---|---|---|---|---|
| CCFL | Loại ánh sáng cạnh (Mặt trên) | 2 chiếc | Thẳng | 50 nghìn (Tối thiểu) | - | |
| CCFL điện: | Cung cấp điện áp | Cung cấp hiện tại | Quyền lực | |||
| 467V (Loại) | 3,5 / 6,0 / 7,0mA (Tối thiểu / Tốc độ / Tối đa) | 5,6W (Kiểu chữ) | ||||
| Tần suất hoạt động | Điện áp khởi động | |||||
| 40/60 / 70KHz (Tối thiểu / Tốc độ / Tối đa) | 1000 / 1450V (Tối đa) (Ta = + 25 / -10 ℃) | |||||
| Tính năng giao diện: | Chức vụ | Trình điều khiển đèn nền | Kiểu | |||
| Không | Tư nối | |||||
| Chi tiết giao diện: | Nhãn hiệu | Mô hình | Ghim quảng cáo chiêu hàng | Số tiền ghim | Định lượng | Cấu hình |
| JST | BHR-03VS-1 | 4,0 mm | 3 chân | 2 chiếc | BLL-3PINS-HNL | |
| Bảng điều khiển điện: | Cung cấp điện áp | Cung cấp hiện tại | Quyền lực | |||
|---|---|---|---|---|---|---|
| 3.3 / 5.0V (Loại) | 180 / 150mA (Typ.) (3.3V / 5.0V) | - | ||||
| Tính năng giao diện: | Chức vụ | Tín hiệu | Kiểu | |||
| - | RGB song song (1 ch, 6-bit) | Tư nối | ||||
| Chi tiết trình kết nối: | Nhãn hiệu | Mô hình | Ghim quảng cáo chiêu hàng | Số tiền ghim | Định lượng | Cấu hình |
| HRS | DF9MA-31P-1V | 1,0 mm | 31 chân | 1 chiếc | DRGB-31P1C6B-010K | |
LQ104V1DG59 hỗ trợ màn hình 640 (RGB) × 480(VGA) với tỷ lệ khung hình 4: 3 (W: H), có các điểm ảnh được sắp xếp theo Dải dọc RGB.Đối với chi tiết cơ học, nó có vùng hoạt động 211,2 (W) × 158,4 (H) mm, kích thước đường viền 246,5 (W) × 179,4 (H) × 15,5 (D) mm, kích thước vùng xem 214,6 (W) × 162,4 (H) mm, với bề mặt chống chói, lớp phủ cứng (3H), trọng lượng tịnh 620g (Tối đa).Là sản phẩm TN, Màu trắng thường, LCM truyền qua, LQ104V1DG59 có thể cung cấp độ sáng màn hình 350 cd / m² Tỷ lệ tương phản truyền trực tiếp 300: 1, 70/70/40/70 (Typ.) (CR≥10) (L / R / U / D) góc nhìn, hướng xem tốt nhất vào lúc 6 giờ và thời gian phản hồi 20/40 (Typ.) (Tr / Td) ms.Thang màu xám hoặc độ sáng của điểm ảnh phụ được xác định bằng tín hiệu thang màu xám 6 bit cho mỗi chấm, do đó hiển thị bảng màu gồm 262K màu.Sản phẩm này đã sử dụng 2 chiếc CCFL vì nó là biểu tượng đèn nền được đặt làm loại đèn Edge (Mặt trên) và có thời gian hoạt động là 50K giờ, cần thêm trình điều khiển đèn nền bên ngoài.
