Thông tin chi tiết sản phẩm:
|
| Bảng điều khiển thương hiệu: | Nhọn | Mô hình bảng điều khiển: | LQ104S1LG61 |
|---|---|---|---|
| Nghị quyết: | 800 (RGB) × 600, SVGA, 96PPI | độ sáng: | 420 cd / m2 (Loại.) |
| Bảng kích thước: | 10.4 inch | Giao diện tín hiệu: | LVDS (1 ch, 6 bit), Đầu nối 20 chân |
| loại đèn: | 2 chiếc CCFL, 50 nghìn giờ, không cần tài xế | Môi trường: | Operating Temp.: -30 ~ 80 °C ; Nhiệt độ hoạt động: -30 ~ 80 ° C; Storage Temp.: -30 |
| Điểm nổi bật: | Bảng điều khiển LCD công nghiệp CCFL LVDS,Bảng điều khiển CCFL NEC TFT |
||
Dòng LQ104 LQ104S1LG82 LQ104S1LG81 LQ104S1LG76 LQ104S1LG75 LQ104S1LG61
| Các tính năng của Pixel: | Định dạng pixel | 800 (RGB) × 600 [SVGA] | Chấm Pitch | 0,088 × 0,264 mm (H × V) |
|---|---|---|---|---|
| Cấu hình | Sọc dọc RGB | Pixel Pitch | 0,264 × 0,264 mm (H × V) [96PPI] | |
| Kích thước cơ học: | Khu vực trưng bày | 211,2 × 158,4 mm (H × V) | Vùng bezel | 214,6 × 162,4 mm (H × V) |
| Phác thảo Dim. | 246,5 × 179,4 mm (H × V) | Độ sâu phác thảo | 13,7 (Tối đa) mm | |
| Tính năng phác thảo: | Yếu tố hình thức | Hình chữ nhật phẳng | Sự định hướng | Kiểu ngang |
| Tỷ lệ khung hình | 4: 3 (H: V) | Phong cách hình dạng | ||
| Lỗ & chân đế: | Các lỗ lắp mặt (2-Φ3.4, 2-3.4 × 4.4) trên khung bezel bên trái, bên phải | |||
| Các tính năng khác : | Cân nặng | 620g (Tối đa) | Bề mặt | Chống chói, Lớp phủ cứng (3H), Chống phản xạ |
| Thông tin cơ bản : | độ sáng | 420 cd / m² (Loại) | Độ tương phản | 600: 1 (Kiểu) (Truyền) |
|---|---|---|---|---|
| Góc nhìn | 70/70/50/60 (Kiểu chữ) (CR≥10) | Chế độ quang học | TN, thường trắng, truyền | |
| Hướng nhìn | 6 giờ | Thời gian đáp ứng | 10/25 (Loại) (Tr / Td) (mili giây) | |
| Hiệu suất màu sắc: | Sắc độ | Wx: 0,313;Wy: 0,329 | Số màu | 262K (6-bit) |
| Nhiệt độ màu | 6485 nghìn | Đồng nhất màu trắng | 1,25 (Tối đa) (5 điểm) |
| Tần số khung hình: | 60Hz |
|---|---|
| Quét ngược: | Có (U / D, L / R) |
| Sự tiêu thụ năng lượng : | 8.0W |
| Các tính năng của đèn nền: | Hình dạng đèn | Thẳng | Loại đèn | CCFL | Cả đời | 50K (Tối thiểu) (Giờ) |
|---|---|---|---|---|---|---|
| Sự thay thế | Có thể thay thế | Số tiền | 2 chiếc | Chức vụ | Loại ánh sáng cạnh (Mặt trên) | |
| Đèn điện: | Đầu vào điện áp | 583V (Kiểu chữ) | Đầu vào hiện tại | 3.0 / 6.0 / 6.5mA (Tối thiểu / Tốc độ / Tối đa) | ||
| Tần số | 35/60 / 80KHz (Tối thiểu / Tốc độ / Tối đa) | Điện áp khởi động | 1300V (Tối đa) (Ta = -30 ℃) | |||
| Tiêu dùng | 7,0W (Kiểu chữ) | |||||
| Tính năng giao diện: | Kiểu | Tư nối | Chức vụ | - | Trình điều khiển đèn | Không |
| Chi tiết giao diện: | Nhãn hiệu | Mô hình | Ghim quảng cáo chiêu hàng | Ghim | Số tiền | Cấu hình |
| JST | BHR-02 (8.0) VS-1N | 8,0 mm | 2 chân | 2 chiếc | BLL-2PINS-HL | |
| Systerm tín hiệu: | LVDS (1 ch, 6-bit) | Điện áp logic | - | |||
|---|---|---|---|---|---|---|
| Tín hiệu điện: | Đầu vào điện áp | 3.3 / 5.0V (Loại) | Đầu vào hiện tại | 300 / 200mA (Typ.) (3.3 / 5.0V) | ||
| Tính năng giao diện: | Kiểu | Tư nối | Chức vụ | - | ||
| Chi tiết trình kết nối: | Nhãn hiệu | Mô hình | Ghim quảng cáo chiêu hàng | Ghim | Số tiền | Cấu hình |
| JAE | FI-SE20P-HF | 1,25 mm | 20 chân | 1 chiếc | LVDS-20P1C6B-070D | |

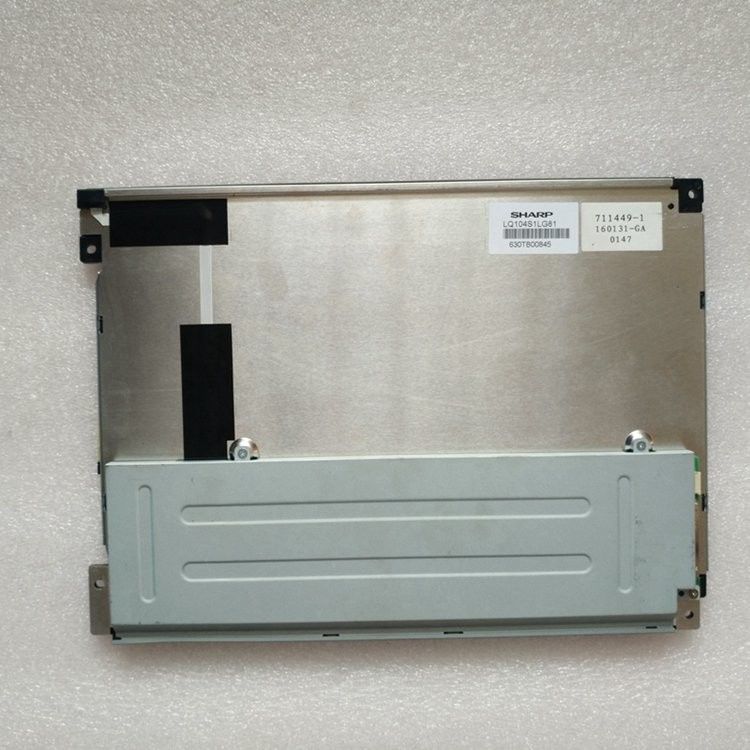

LQ104S1LG61 hỗ trợ màn hình 800 (RGB) × 600(SVGA) với tỷ lệ khung hình 4: 3 (W: H), có các điểm ảnh được sắp xếp theo Dải dọc RGB.Đối với chi tiết cơ khí, nó có vùng hoạt động là 211,2 (W) × 158,4 (H) mm, kích thước đường viền 246,5 (W) × 179,4 (H) mm, kích thước vùng xem 214,6 (W) × 162,4 (H) mm, với bề mặt chống chói, lớp phủ cứng (3H), chống phản xạ, trọng lượng tịnh 620g (tối đa).Là một sản phẩm TN, Thường có màu trắng, LCM truyền qua, LQ104S1LG61 có thể cung cấp độ sáng màn hình 420 cd / m² Tỷ lệ tương phản truyền thụ 600: 1, 70/70/50/60 (Typ.) (CR≥10) (L / R / U / D) góc nhìn, hướng xem tốt nhất vào lúc 6 giờ và thời gian phản hồi 10/25 (Typ.) (Tr / Td) ms.Thang màu xám hoặc độ sáng của điểm ảnh phụ được xác định bằng tín hiệu thang màu xám 6 bit cho mỗi chấm, do đó hiển thị bảng màu gồm 262K màu.Sản phẩm này đã sử dụng 2 chiếc CCFL vì nó là biểu tượng đèn nền được đặt làm loại đèn Edge (Mặt trên) và có thời gian hoạt động là 50K giờ, cần thêm trình điều khiển đèn nền bên ngoài.
