Thông tin chi tiết sản phẩm:
|
| Thương hiệu: | nhọn | Mô hình: | LQ104S1DG34 |
|---|---|---|---|
| Kích thước đường chéo: | 10,4 inch | độ sáng: | 250 cd/m² (Điển hình) |
| Định dạng pixel: | 800(RGB)×600 [SVGA] 96PPI | Loại giao diện: | CMOS (1 ch, 6-bit), 40 chân |
| Nguồn ánh sáng: | WLED [10S3P], 25K giờ, lái xe W/O | Môi trường: | Operating Temperature: 0 ~ 75 °C ; Nhiệt độ hoạt động: 0 ~ 75 °C; Storage Temperatu |
| Làm nổi bật: | Bảng điều khiển LCD công nghiệp CCFL LVDS,Bảng điều khiển CCFL NEC TFT |
||
LQ104 Series LQ104S1LG21 LQ104S1DG61 LQ104S1DG51 LQ104S1DG34 LQ104S1DG31
| Thông tin cơ bản: | Độ sáng (cd/m2) | góc nhìn (L/R/U/D) | Thời gian phản hồi (ms) |
|---|---|---|---|
| 250 (thông thường) | 70/70/50/60 (loại) ((CR≥10) | 10/25 (Typ.) ((Tr/Td) | |
| Nhìn tốt nhất | Chế độ hiển thị | Tỷ lệ tương phản | |
| 6 giờ. | TN, thường màu trắng, truyền | 500: 1 (Typ.) (Truyền thông) | |
| Màu hiển thị: | Nhiệt độ màu | Hiển thị màu sắc | Định tọa độ màu trắng |
| 6485K | 262K (6 bit) | X:0.313; Y:0.329 | |
| Phong cách màu trắng: | 1.45 (tối đa 5 điểm) | ||
| Kích thước bảng: | 10.4 | |||
|---|---|---|---|---|
| Tính năng pixel: | Định dạng pixel | Cấu hình pixel | Pixel Pitch (mm) | Điểm Pitch (mm) |
| 800 ((RGB) × 600 [SVGA] | Dải dọc RGB | 0.264×0.264 [96PPI] | 0.088×0.264 | |
| Kích thước cơ khí: | Vùng hoạt động (mm) | Phạm vi Bezel (mm) | Kích thước phác thảo (mm) | Độ sâu đường viền (mm) |
| 211.2 ((H) × 158.4 ((V) | 215.4 ((H) × 162.4 ((V) | 243 ((H) × 183.8 ((V) | 9.5 (tối đa) mm | |
| Các đặc điểm: | Hình thức yếu tố | Định hướng | Tỷ lệ khía cạnh | Phong cách hình |
| Chiếc hình chữ nhật phẳng | Loại cảnh quan | 4(H:V) | ||
| Lắp đặt: | Các lỗ gắn mặt | |||
| Chi tiết khác: | Trọng lượng | Bìa tấm bảng | Điều trị | |
| 500g (tối đa) | - | Lớp phủ chống chói, Lớp phủ cứng (3H) | ||
| Tính năng đèn: | Loại | Vị trí | Số lượng | Hình dạng | Cuộc sống (Thời gian) | Chuyển đèn |
|---|---|---|---|---|---|---|
| WLED | Loại đèn cạnh | 10S3P | 3 dây | 25K ((Typ.) | - | |
| WLED Electrical: | Cung cấp điện áp | Cung cấp hiện tại | Sức mạnh | |||
| 31.0/36.0V (Loại./Tối đa.) | 18/20mA (Loại./Tối đa.) | 1.7W (Typ.) | ||||
| Tính năng giao diện: | Vị trí | Động cơ đèn nền | Loại | |||
| - | Không. | FPC | ||||
| Chi tiết giao diện: | Thương hiệu | Mô hình | Pin Pitch | Số pin | Số lượng | Cấu hình |
| 6 chân | 1 chiếc | BLE-6PINS-ACACAC | ||||
| Phanele điều khiển điện: | Cung cấp điện áp | Cung cấp hiện tại | Sức mạnh | |||
|---|---|---|---|---|---|---|
| 3.3V (Typ.) | 300/450mA (Loại./Tối đa.) | - | ||||
| Tính năng giao diện: | Vị trí | Tín hiệu | Loại | |||
| - | CMOS (1 ch, 6-bit) | Bộ kết nối | ||||
| Chi tiết kết nối: | Thương hiệu | Mô hình | Pin Pitch | Số pin | Số lượng | Cấu hình |
| IRISO | IMSA-9686S-40B-GF | 0.5 mm | 40 chân | 1 chiếc | ||

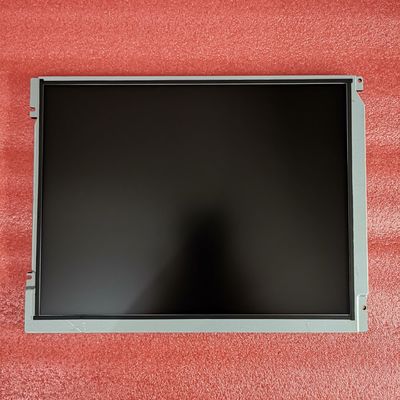

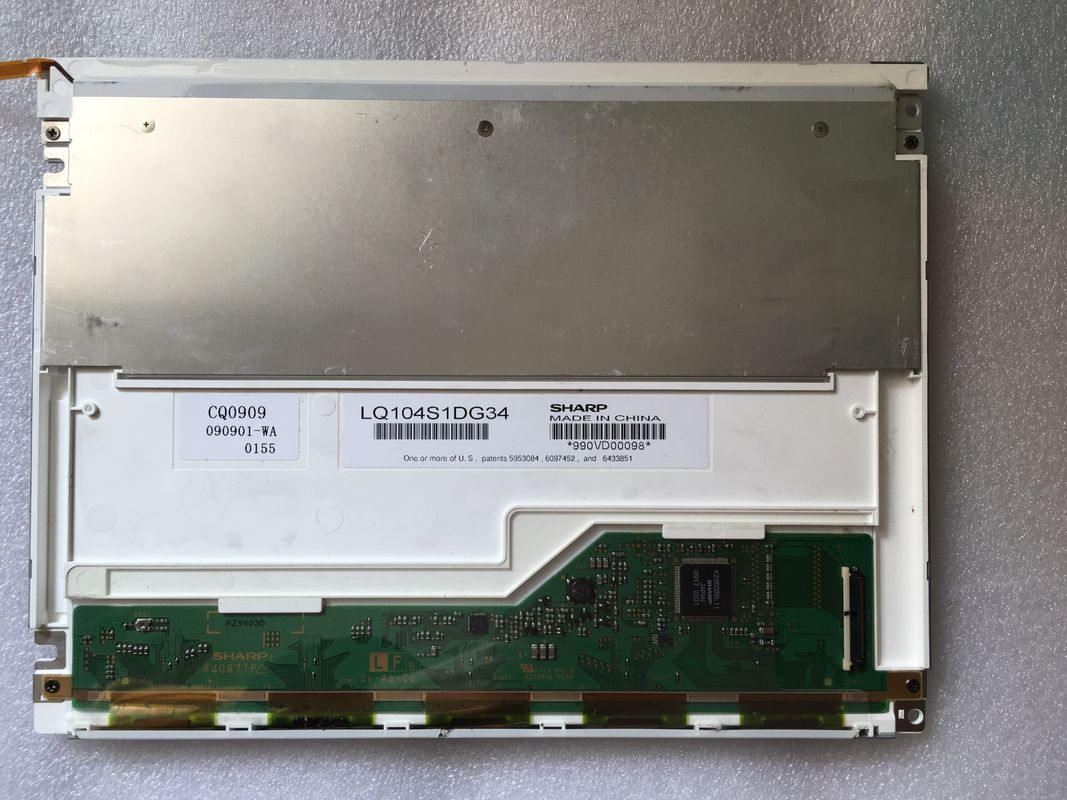

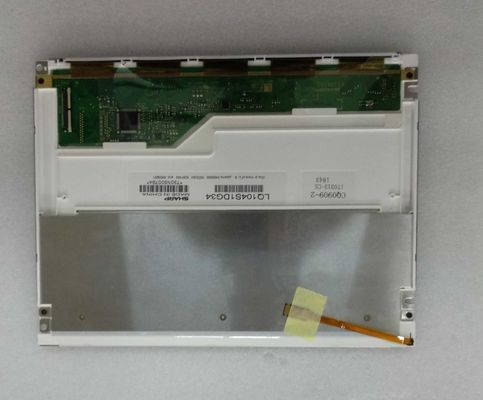

LQ104S1DG34 hỗ trợ hiển thị800 ((RGB) × 600(SVGA) với tỷ lệ khung hình 4: 3 (W: H), có các pixel được sắp xếp theo sọc dọc RGB. Đối với chi tiết cơ học, nó có diện tích hoạt động là 211.2 ((W) × 158.4 ((H) mm, kích thước phác thảo là 243 ((W) × 183.8 ((H) × 9.5 ((D) mm, kích thước khu vực xem 215.4 ((W) × 162.4 ((H) mm, với xử lý bề mặt của Antiglare, lớp phủ cứng (3H), trọng lượng ròng 500g (tối đa).LQ104S1DG34 có thể cung cấp 250 cd / m2 hiển thị độ sáng 5001:1 tỷ lệ tương phản truyền, góc nhìn 70/70/50/60 (Typ.) ((CR≥10) (L/R/U/D), hướng nhìn tốt nhất lúc 6 giờ và thời gian phản ứng 10/25 (Typ.) ((Tr/Td) ms.Cường độ màu xám hoặc độ sáng của sub-pixel được xác định bằng một tín hiệu quy mô màu xám 6 bit cho mỗi chấm, do đó trình bày một bảng màu 262K. Sản phẩm này đã áp dụng 10S3P WLED như là hệ thống chiếu sáng nền được đặt như loại đèn Edge và có thời gian hoạt động 25K giờ,trình điều khiển ánh sáng hậu trường bên ngoài được yêu cầu thêm.
