Thông tin chi tiết sản phẩm:
|
| Nhãn hiệu: | Nhọn | Mô hình: | LQ104S1DG31 |
|---|---|---|---|
| Kích thước đường chéo: | 10,4 inch | Độ chói: | 350 cd / m2 (Loại.) |
| Loại giao diện: | Đầu nối CMOS (1 ch, 6 bit), 41 chân | Nguồn sáng: | CCFL [2 chiếc], 50K giờ, Trình điều khiển W / O |
| Định dạng pixel: | 800 (RGB) × 600 [SVGA] 96PPI | Môi trường: | Operating Temperature: -30 ~ 80 °C ; Nhiệt độ hoạt động: -30 ~ 80 ° C; Storage Temp |
| Điểm nổi bật: | Bảng điều khiển LCD công nghiệp CCFL LVDS,Bảng điều khiển CCFL NEC TFT |
||
Dòng LQ104 LQ104S1LG21 LQ104S1DG61 LQ104S1DG51 LQ104S1DG34 LQ104S1DG31
| Thông tin cơ bản : | Độ chói (cd / m²) | Góc nhìn (L / R / U / D) | Thời gian đáp ứng (mili giây) |
|---|---|---|---|
| 350 (Kiểu chữ) | 70/70/50/60 (Kiểu chữ) (CR≥10) | 10/25 (Typ.) (Tr / Td) | |
| Xem tốt nhất trên | Chế độ hiển thị | Độ tương phản | |
| 6 giờ | TN, thường trắng, truyền | 300: 1 (Tối thiểu) (Truyền) | |
| Màu sắc nhạt: | Nhiệt độ màu | Màu sắc hiển thị | Phối hợp trắng |
| 6485 nghìn | 262K (6-bit) | X: 0,313;Y: 0,329 | |
| Biến thể màu trắng: | 1,45 (Tối đa) (5 điểm) | ||
| Kích thước bảng điều khiển: | 10,4 " | |||
|---|---|---|---|---|
| Các tính năng của Pixel: | Định dạng pixel | Cấu hình Pixel | Pixel Pitch (mm) | Khoảng cách chấm (mm) |
| 800 (RGB) × 600 [SVGA] | Sọc dọc RGB | 0,264 × 0,264 [96PPI] | 0,088 × 0,264 | |
| Kích thước cơ học: | Khu vực hoạt động (mm) | Vùng bezel (mm) | Kích thước phác thảo (mm) | Chiều sâu phác thảo (mm) |
| 211,2 (H) × 158,4 (V) | 215,4 (H) × 162,4 (V) | 243 (H) × 183,8 (V) | 11,5 (Tối đa) mm | |
| Tính năng phác thảo: | Yếu tố hình thức | Sự định hướng | Tỷ lệ khung hình | Phong cách hình dạng |
| Hình chữ nhật phẳng | Kiểu ngang | 4: 3 (H: V) | ||
| Gắn : | Các lỗ lắp mặt (2-Φ3.5, 2-R1.75) | |||
| Chi tiết khác: | Cân nặng | Bìa bảng điều khiển | Sự đối xử | |
| 600g (Tối đa) | - | Chống chói, lớp phủ cứng (3H) | ||
| Quét ngược: | Có (180 °) |
|---|---|
| Tần số dọc: | 60Hz |
| Sự tiêu thụ năng lượng : | 6,6W |
| Tính năng đèn: | Kiểu | Chức vụ | Định lượng | Hình dạng | Cuộc sống (Giờ) | Trao đổi đèn |
|---|---|---|---|---|---|---|
| CCFL | Loại ánh sáng cạnh (Mặt trên) | 2 chiếc | Thẳng | 50 nghìn (Tối thiểu) | Có thể thay thế | |
| CCFL điện: | Cung cấp điện áp | Cung cấp hiện tại | Quyền lực | |||
| 467V (Loại) | 3,5 / 6,0 / 6,5mA (Tối thiểu / Tốc độ / Tối đa) | 5,6W (Kiểu chữ) | ||||
| Tần suất hoạt động | Điện áp khởi động | |||||
| 35/60 / 70KHz (Tối thiểu / Tốc độ / Tối đa) | 1300V (Tối đa) (Ta = -30 ℃) | |||||
| Tính năng giao diện: | Chức vụ | Trình điều khiển đèn nền | Kiểu | |||
| - | Không | Tư nối | ||||
| Chi tiết giao diện: | Nhãn hiệu | Mô hình | Ghim quảng cáo chiêu hàng | Số tiền ghim | Định lượng | Cấu hình |
| JST | BHR-02 (8.0) VS-1N | 8,0 mm | 2 chân | 2 chiếc | BLL-2PINS-HL | |
| Bảng điều khiển điện: | Cung cấp điện áp | Cung cấp hiện tại | Quyền lực | |||
|---|---|---|---|---|---|---|
| 3.3 / 5.0V (Typ.) (VCC) | 300 / 200mA (Loại) (ICC) | - | ||||
| Điện áp cho tín hiệu hiển thị: | VIL≤0,9V;2.1V≤VIH | |||||
| Tính năng giao diện: | Chức vụ | Tín hiệu | Kiểu | |||
| - | CMOS (1 ch, 6-bit) | Tư nối | ||||
| Chi tiết trình kết nối: | Nhãn hiệu | Mô hình | Ghim quảng cáo chiêu hàng | Số tiền ghim | Định lượng | Cấu hình |
| HRS | DF9MA-41P-1V | 1,0 mm | 41 chân | 1 chiếc | DRGB-41P1C6B-010C | |

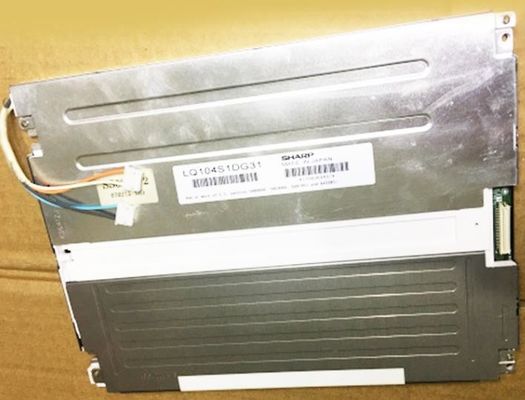

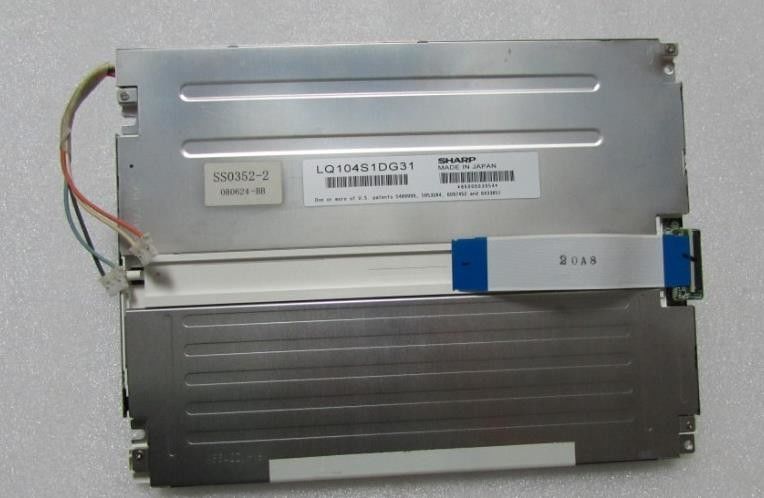

LQ104S1DG31 hỗ trợ màn hình 800 (RGB) × 600(SVGA) với tỷ lệ khung hình 4: 3 (W: H), có các điểm ảnh được sắp xếp theo Dải dọc RGB.Đối với chi tiết cơ học, nó có vùng hoạt động là 211,2 (W) × 158,4 (H) mm, kích thước đường viền là 243 (W) × 183,8 (H) mm, kích thước vùng xem là 215,4 (W) × 162,4 (H) mm, với lớp phủ bề mặt của Antiglare, Lớp phủ cứng (3H), trọng lượng tịnh 600g (Tối đa).Là sản phẩm TN, Màu trắng thường, LCM truyền qua, LQ104S1DG31 có thể cung cấp độ sáng màn hình 350 cd / m² Tỷ lệ tương phản truyền trực tiếp 300: 1, 70/70/50/60 (Typ.) (CR≥10) (L / R / U / D) góc nhìn, hướng xem tốt nhất vào lúc 6 giờ và thời gian phản hồi 10/25 (Typ.) (Tr / Td) ms.Thang màu xám hoặc độ sáng của điểm ảnh phụ được xác định bằng tín hiệu thang màu xám 6 bit cho mỗi chấm, do đó hiển thị bảng màu gồm 262K màu.Sản phẩm này đã sử dụng 2 chiếc CCFL vì nó là biểu tượng đèn nền được đặt làm loại đèn Edge (Mặt trên) và có thời gian hoạt động là 50K giờ, cần thêm trình điều khiển đèn nền bên ngoài.
