Thông tin chi tiết sản phẩm:
|
| Bảng điều khiển thương hiệu: | Nhọn | Mô hình bảng điều khiển: | LQ101K1LY04 |
|---|---|---|---|
| độ sáng: | 400cd / m² | Bảng kích thước: | 10,1 inch |
| Nghị quyết: | 1280 (RGB) × 800, WXGA, 149PPI | Giao diện tín hiệu: | LVDS (1 ch, 8 bit), Đầu nối 40 chân |
| loại đèn: | 7S6P WLED, 20K giờ, không cần trình điều khiển | Môi trường: | Operating Temp.: -10 ~ 60 °C ; Nhiệt độ hoạt động: -10 ~ 60 ° C; Storage Temp.: -20 |
| Điểm nổi bật: | Bảng điều khiển LCD công nghiệp CCFL LVDS,Bảng điều khiển CCFL NEC TFT |
||

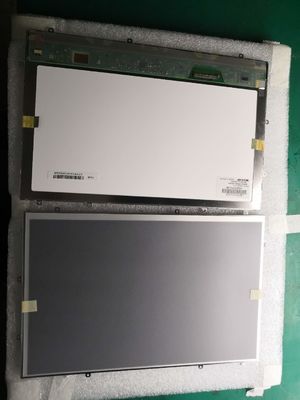

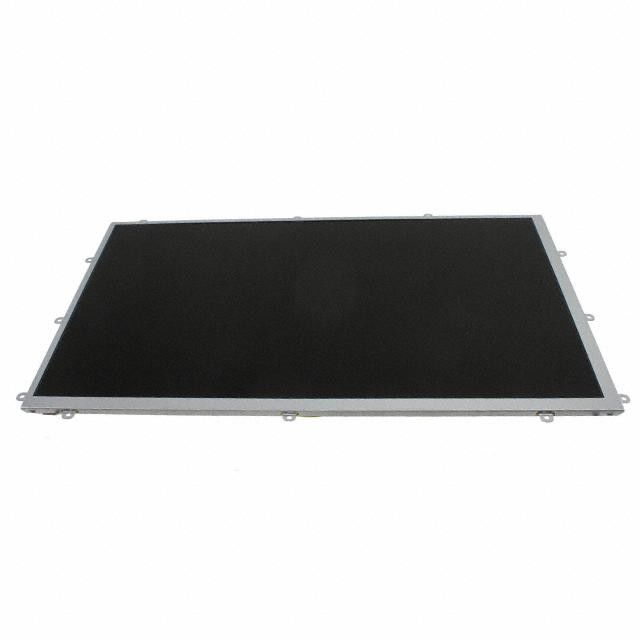

Dòng LQ101 LQ101K1LY05 LQ101K1LY04
| Các tính năng của Pixel: | Định dạng pixel | 1280 (RGB) × 800 [WXGA] | Chấm Pitch | 0,0565 × 0,1695 mm (H × V) |
|---|---|---|---|---|
| Cấu hình | Sọc dọc RGB | Pixel Pitch | 0,1695 × 0,1695 mm (H × V) [149PPI] | |
| Kích thước cơ học: | Khu vực trưng bày | 216,96 × 135,6 mm (H × V) | Vùng bezel | 220,56 × 139,2 mm (H × V) |
| Phác thảo Dim. | 237,94 × 156,66 mm (H × V) | Độ sâu phác thảo | 2,9 / 5,3 (Loại. / Tối đa) mm | |
| Tính năng phác thảo: | Yếu tố hình thức | Hình chữ nhật phẳng | Sự định hướng | Kiểu ngang |
| Tỷ lệ khung hình | 16:10 (H: V) | Phong cách hình dạng | ||
| Lỗ & chân đế: | Lỗ lắp mặt (12 chiếc) trên sên trái, phải, lên, xuống | |||
| Các tính năng khác : | Cân nặng | 165 / 185g (Loại. / Tối đa) | Bề mặt | Lóa (Khói mù 0%), Phản xạ 1,25% (Kiểu) |
| Thông tin cơ bản : | độ sáng | 400 cd / m² (Loại) | Độ tương phản | 800: 1 (Loại) (Truyền) |
|---|---|---|---|---|
| Góc nhìn | 80/80/80/80 (Kiểu chữ) (CR≥10) | Chế độ quang học | PSV, thường đen, truyền | |
| Hướng nhìn | Đối diện | Thời gian đáp ứng | 25 (Kiểu chữ) (Tr + Td) (mili giây) | |
| Hiệu suất màu sắc: | Sắc độ | Wx: 0,318;Wy: 0,344 | Số màu | 16,7M (8-bit) |
| Nhiệt độ màu | 6139 nghìn | Đồng nhất màu trắng | 1,25 / 1,43 (Typ./Max.) (5 điểm) | |
| Gamlt màu 1931: | Tỷ lệ NTSC | 50% | sRGB | 69% bảo hiểm |
| Adobe RGB | 52% bảo hiểm | DCI-P3 | 52% bảo hiểm | |
| Rec.2020 | 37% bảo hiểm | Nhận xét | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| Các tính năng của đèn nền: | Hình dạng đèn | 6 dây | Loại đèn | WLED | Cả đời | 20K (Loại) (Giờ) |
|---|---|---|---|---|---|---|
| Sự thay thế | - | Số tiền | 7S6P | Chức vụ | Loại ánh sáng cạnh | |
| Đèn điện: | Đầu vào điện áp | 21.0 / 24.5V (Tối thiểu / Tối đa) | Đầu vào hiện tại | 15,5mA (Loại) | ||
| Tiêu dùng | 1,95W (Loại) | |||||
| Tính năng giao diện: | Kiểu | Có trong giao diện tín hiệu bảng điều khiển | Chức vụ | - | Trình điều khiển đèn | Không |
| Systerm tín hiệu: | LVDS (1 ch, 8-bit) | Điện áp logic | - | |||
|---|---|---|---|---|---|---|
| Tín hiệu điện: | Đầu vào điện áp | 3,3V (Kiểu chữ) | Đầu vào hiện tại | 235 / 375mA (Loại. / Tối đa) | ||
| Tính năng giao diện: | Kiểu | Tư nối | Chức vụ | |||
| Chi tiết trình kết nối: | Nhãn hiệu | Mô hình | Ghim quảng cáo chiêu hàng | Ghim | Số tiền | Cấu hình |
| I-PEX | 20455-040E-12 | 0,5 mm | 40 chân | 1 chiếc | ||
LQ101K1LY04 hỗ trợ hiển thị 1280 (RGB) × 800(WXGA) với tỷ lệ khung hình 16:10 (W: H), có các điểm ảnh được sắp xếp theo Dải dọc RGB.Đối với chi tiết cơ khí, nó có vùng hoạt động 216,96 (W) × 135,6 (H) mm, kích thước đường viền 237,94 (W) × 156,66 (H) × 5,3 (D) mm, kích thước vùng xem 220,56 (W) × 139,2 (H) mm, với độ sáng bề mặt của ánh sáng chói (Haze 0%), phản xạ 1,25% (Typ.), Trọng lượng tịnh là 165 / 185g (Typ./Max.).Là sản phẩm PSV, Màu đen thường, LCM truyền qua, LQ101K1LY04 có thể cung cấp độ sáng màn hình 400 cd / m² Tỷ lệ tương phản truyền tải 800: 1, 80/80/80/80 (Typ.) (CR≥10) (L / R / U / D) góc nhìn, hướng xem tốt nhất trên Đối xứng và thời gian phản hồi là 25 (Typ.) (Tr + Td) ms.Thang màu xám hoặc độ sáng của điểm ảnh phụ được xác định bằng tín hiệu thang màu xám 8 bit cho mỗi điểm, do đó hiển thị bảng màu 16,7 triệu màu, cũng với hiệu suất của gam màu 50% (NTSC).Sản phẩm này đã sử dụng 7S6P WLED vì nó là biểu tượng đèn nền được đặt làm loại đèn Edge và có thời gian hoạt động là 20K giờ, cần thêm trình điều khiển đèn nền bên ngoài.
