Thông tin chi tiết sản phẩm:
|
| Mô hình bảng điều khiển: | LQ084V3DG02 | thương hiệu bảng điều khiển: | nhọn |
|---|---|---|---|
| độ sáng: | 400 cd/m² (Điển hình) | Kích thước bảng điều khiển: | 8,4 inch |
| Giao diện tín hiệu: | RGB song song (1 ch, 6-bit), 33 chân | Loại đèn: | 6S2P WLED, 50K giờ, không lái xe |
| Nghị quyết: | 640(RGB)×480, VGA, 95PPI | Môi trường: | Nhiệt độ hoạt động: -30 ~ 80 °C; Nhiệt độ lưu trữ: -30 ~ 80 °C; Mức rung động: 2.0G (19.6 m/s2) |
| Làm nổi bật: | Bảng điều khiển LCD công nghiệp CCFL LVDS,Bảng điều khiển CCFL NEC TFT |
||

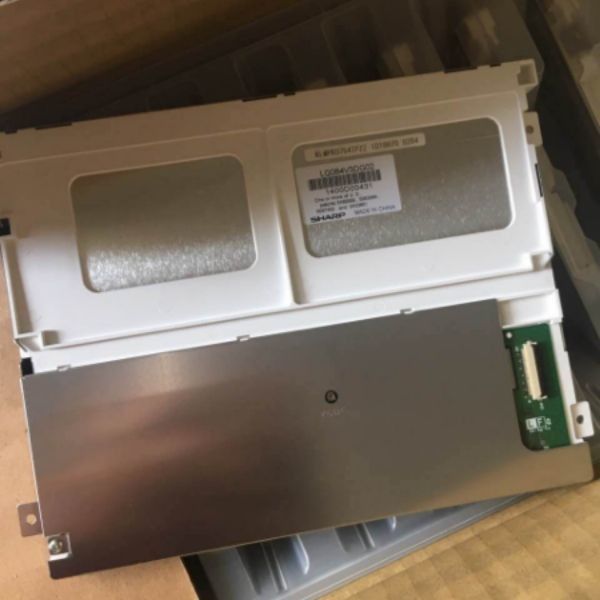

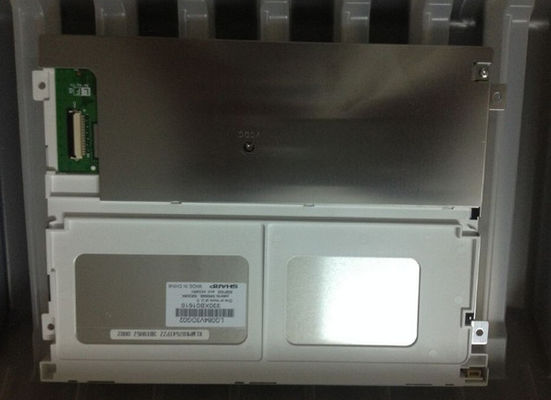

LQ084 Series LQ084V3DG02 LQ084V3DG01
| Tính năng pixel: | Định dạng pixel | 640 ((RGB) × 480 [VGA] | Điểm Pitch | 0.089 × 0,267 mm (H × V) |
|---|---|---|---|---|
| Cấu hình | Dải dọc RGB | Pixel Pitch | 0.267 × 0,267 mm (H × V) [95PPI] | |
| Kích thước cơ khí: | Khu vực hiển thị | 170.88 × 128,16 mm (H × V) | Khu vực Bezel | 175.5 × 133,0 mm (H × V) |
| Đánh dấu Dim. | 199.5 × 149,5 mm (H × V) | Độ sâu phác thảo | 11.6 (thể loại) mm | |
| Các đặc điểm: | Hình thức yếu tố | Chiếc hình chữ nhật phẳng | Định hướng | Loại cảnh quan |
| Tỷ lệ khía cạnh | 4(H:V) | Phong cách hình | ||
| Hố & Kẹp: | Các lỗ gắn mặt (4-Φ3.2) | |||
| Các đặc điểm khác: | Trọng lượng | 400g (tối đa.) | Bề mặt | Chất chống sáng |
| Thông tin cơ bản: | Độ sáng | 400 cd/m2 (Typ.) | Tỷ lệ tương phản | 6001 (Typ.) (Transmissive) |
|---|---|---|---|---|
| góc nhìn | 65/65/55/60 (loại) ((CR≥10) | Chế độ quang học | TN, thường màu trắng, truyền | |
| Hướng nhìn | 6 giờ. | Thời gian phản ứng | 5/21 (Typ.) ((Tr/Td) (ms) | |
| Hiệu suất màu: | Chromaticity | Wx:0.292;; Wy:0.316 | Số màu | 262K (6 bit) |
| Nhiệt độ màu | 7970K | Sự đồng nhất màu trắng | - |
| Quét ngược: | Có (U/D, L/R) |
|---|---|
| Tiêu thụ năng lượng: | 4.62W |
| Tính năng đèn nền: | Hình dạng đèn | 2 dây | Loại đèn | WLED | Thời gian sống | 50K ((Type.) (Hour) |
|---|---|---|---|---|---|---|
| Thay thế | - | Số tiền | 6S2P | Vị trí | Loại đèn cạnh | |
| Đèn điện: | Điện áp đầu vào | 19.8V (Như) | Lưu lượng hiện tại | 100/105mA (Loại./Tối đa.) | ||
| Tiêu thụ | 3.96W (Typ.) | |||||
| Tính năng giao diện: | Loại | Bộ kết nối | Vị trí | - | Máy điều khiển đèn | Không. |
| Chi tiết giao diện: | Thương hiệu | Mô hình | Pin Pitch | Đinh | Số tiền | Cấu hình |
| JST | SM04B-SRSS-TB ((LF) ((SN)) | 1.0 mm | 4 chân | 1 chiếc | BLE-4PINS-AACC | |
| Hệ thống tín hiệu: | RGB song song (1 ch, 6-bit) | Điện áp logic | VIL≤0,8V; 2.1V≤VIH | |||
|---|---|---|---|---|---|---|
| Điện tín hiệu: | Điện áp đầu vào | 3.3V (Typ.) ((VCC) | Lưu lượng hiện tại | 200/360mA (Loại./Tối đa) (ICC) | ||
| Tính năng giao diện: | Loại | Bộ kết nối | Vị trí | - | ||
| Chi tiết kết nối: | Thương hiệu | Mô hình | Pin Pitch | Đinh | Số tiền | Cấu hình |
| IRISO | IMSA-9637S-33Y902 | 0.5 mm | 33 chân | 1 chiếc | DRGB-33P1C6B-020A | |
LQ084V3DG02 hỗ trợ hiển thị640 ((RGB) × 480(VGA) với tỷ lệ khung hình 4: 3 (W: H), có các pixel được sắp xếp theo sọc dọc RGB. Đối với chi tiết cơ học, nó có diện tích hoạt động là 170.88 ((W) × 128.16 ((H) mm, kích thước phác thảo là 199.5 ((W) × 149.5 ((H) mm, kích thước khu vực xem 175.5 ((W) × 133.0 ((H) mm, với xử lý bề mặt của Antiglare, trọng lượng ròng 400g (tối đa).LQ084V3DG02 có thể cung cấp 400 cd / m2 hiển thị độ sáng 6001:1 tỷ lệ tương phản truyền, góc nhìn 65/65/55/60 (Typ.) ((CR≥10) (L/R/U/D), hướng nhìn tốt nhất lúc 6 giờ và thời gian phản ứng 5/21 (Typ.) ((Tr/Td) ms.Cường độ màu xám hoặc độ sáng của sub-pixel được xác định bằng một tín hiệu quy mô màu xám 6 bit cho mỗi chấm, do đó trình bày một bảng màu 262K. Sản phẩm này đã áp dụng 6S2P WLED như hệ thống chiếu sáng hậu trường được đặt như loại đèn Edge và có thời gian hoạt động 50K giờ,trình điều khiển ánh sáng hậu trường bên ngoài được yêu cầu thêm.
