Thông tin chi tiết sản phẩm:
|
| thương hiệu bảng điều khiển: | nhọn | Mô hình bảng điều khiển: | LQ084V1DG22 |
|---|---|---|---|
| Loại đèn: | 1 PC CCFL, 50K giờ | Giao diện tín hiệu: | Parallel RGB (1 ch, 6-bit), 31 chân Đầu nối |
| độ sáng: | 300 cd/m² (Điển hình) | Kích thước bảng điều khiển: | 8,4 inch |
| Nghị quyết: | 640(RGB)×480, VGA, 94PPI | Môi trường: | Operating Temp.: 0 ~ 55 °C ; Nhiệt độ hoạt động: 0 ~ 55 °C; Storage Temp.: -25 ~ 70 |
| Làm nổi bật: | Bảng điều khiển LCD công nghiệp CCFL LVDS,Bảng điều khiển CCFL NEC TFT |
||

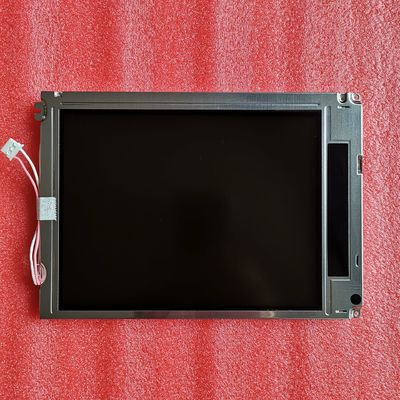

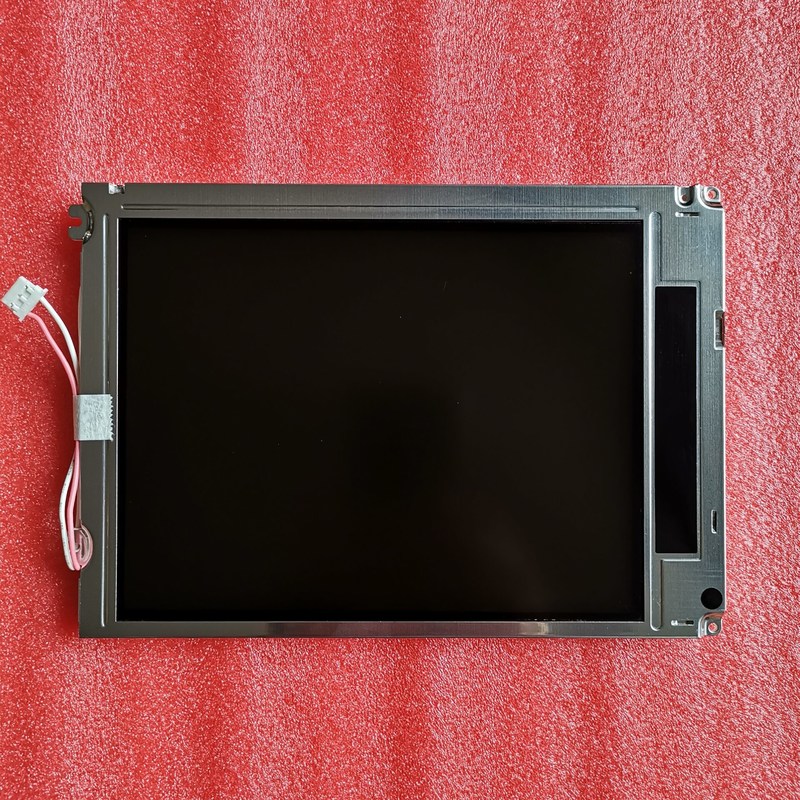

LQ084 Series LQ084V1DG22 LQ084V1DG21E LQ084V1DG21
| Kích thước bảng: | 8.4 inch | |||
|---|---|---|---|---|
| Tính năng pixel: | Nghị quyết | Phân bố trí pixel | Điểm Pitch (W × H) | Pixel Pitch (W × H) |
| 640 ((RGB) × 480, VGA | Dải dọc RGB | 0.089×0.270 mm | 0.267 × 0,270 mm [94PPI] | |
| Kích thước cơ khí: | Khu vực hoạt động (W × H) | Khu vực Bezel (W × H) | Kích thước phác thảo (W × H) | Độ sâu phác thảo |
| 170.88×129.6 mm | 175.9 × 134,6 mm | 216 × 152,4 mm | 12.0 (thể loại) mm | |
| Các đặc điểm: | Phong cách biểu mẫu | Tỷ lệ khía cạnh | Định hướng | Phong cách hình |
| Chiếc hình chữ nhật phẳng | 4(W: H) | Loại cảnh quan | ||
| Định giá: | Các lỗ gắn mặt (4 bộ) | |||
| Các đặc điểm khác: | Bìa tấm bảng | Trọng lượng | Bề mặt | |
| - | 410±20g | Antiglare (Haze 28%), lớp phủ cứng (3H) | ||
| Thông tin cơ bản: | Độ sáng | Chế độ hoạt động | Tỷ lệ tương phản |
|---|---|---|---|
| 300 cd/m2 (Typ.) | TN, thường màu trắng, truyền | 2501 (Typ.) (Transmissive) | |
| góc nhìn ((L/R/U/D) | Hướng nhìn | Tốc độ phản ứng | |
| 55/55/55/40 (loại) ((CR≥10) | 12 giờ. | 20/40 (Typ.) ((Tr/Td) (ms) | |
| Màu hiển thị: | Nhiệt độ màu | Số lượng màu | Màu trắng Màu sắc |
| 6172K | 262K (6 bit) | X:0.319; Y:0.329 | |
| Sự thay đổi độ sáng: | 1.45 (tối đa 5 điểm) | ||
| Điện tín hiệu: | Lưu lượng hiện tại | Điện áp đầu vào | Tiêu thụ | |||
|---|---|---|---|---|---|---|
| 410/460mA (Loại./Tối đa VCC=3.3V) | 3.3/5.0V (Loại) ((VCC) | - | ||||
| Điện áp cho tín hiệu hiển thị: | VIL≤0,3VCC; 0,7VCC≤VIH | |||||
| Tính năng giao diện: | Vị trí | Loại | Giao diện | |||
| - | Bộ kết nối | RGB song song (1 ch, 6-bit) | ||||
| Giao diện tín hiệu: | Thương hiệu | Mô hình | Số tiền | Pin Pitch | Đinh | Đặt pin |
| HRS | DF9BA-31P-1V | 1 chiếc | 1.0 mm | 31 chân | DRGB-31P1C6B-010K | |
| Tính năng đèn hậu: | Loại | Vị trí | Hình dạng | Số tiền | Cuộc sống (Thời gian) | Thay thế |
|---|---|---|---|---|---|---|
| CCFL | - | - | 1 chiếc | 50K ((Typ.) | - | |
| CCFL Electrical: | Lưu lượng hiện tại | Điện áp đầu vào | Tiêu thụ | |||
| 2.0/6.0/6.5mA (Min./Type./Max.) | 4.1W (Nhập) | |||||
| Điện áp bật | Tần số đèn | |||||
| 1300/1500V (tối đa) (Ta=+25/0°C) | 20/45/70KHz (Min./Type./Max.) | |||||
| Tính năng giao diện: | Vị trí | Loại | Tài xế CCFL | |||
| - | Bộ kết nối | |||||
| Chi tiết giao diện | Thương hiệu | Mô hình | Số tiền | Pin Pitch | Đinh | Đặt pin |
| JST | BHR-03VS-1 | 1 chiếc | 4.0 mm | 3 chân | BLL-3PINS-HNL | |
LQ084V1DG22 hỗ trợ hiển thị640 ((RGB) × 480(VGA) với tỷ lệ khung hình 4: 3 (W: H), có các pixel được sắp xếp theo sọc dọc RGB. Đối với chi tiết cơ học, nó có diện tích hoạt động 170.88 ((W) × 129.6 ((H) mm, kích thước phác thảo 216 ((W) × 152.4 ((H) mm,kích thước khu vực xem 175.9 ((W) × 134.6 ((H) mm, với xử lý bề mặt của Antiglare (Haze 28%), lớp phủ cứng (3H), trọng lượng ròng là 410 ± 20g. Là một sản phẩm TN, Thông thường trắng, LCM truyền,LQ084V1DG22 có thể cung cấp 300 cd / m2 hiển thị độ sáng 2501:1 tỷ lệ tương phản truyền, góc nhìn 55/55/55/40 (Typ.) ((CR≥10) (L/R/U/D), hướng nhìn tốt nhất lúc 12 giờ và thời gian phản ứng 20/40 (Typ.) ((Tr/Td) ms.Cường độ màu xám hoặc độ sáng của sub-pixel được xác định bằng một tín hiệu quy mô màu xám 6 bit cho mỗi chấm, do đó trình bày một bảng màu 262K. Sản phẩm này đã áp dụng 1 PC CCFL như hệ thống chiếu sáng hậu và có thời gian hoạt động 50K giờ.
