Thông tin chi tiết sản phẩm:
|
| Mô hình bảng điều khiển: | LQ070Y5DG36 | Bảng điều khiển thương hiệu: | Nhọn |
|---|---|---|---|
| độ sáng: | 485 cd / m² (Loại) | Bảng kích thước: | 7 inch |
| loại đèn: | 6S4P WLED, 10K giờ, không cần trình điều khiển | Giao diện tín hiệu: | Đầu nối RGB song song (1 ch, 6-bit), 40 chân |
| Nghị quyết: | 800 × 480 (RGB), WVGA, 134PPI | Môi trường: | Operating Temp.: -30 ~ 85 °C ; Nhiệt độ hoạt động: -30 ~ 85 ° C; Storage Temp.: -40 |
| Điểm nổi bật: | CCFL Màn hình LCD TFT sắc nét,Bảng điều khiển cảm ứng WLED LVDS TFT |
||
Dòng LQ070 LQ070Y5DG36 LQ070Y5DG30 LQ070Y5DG13 LQ070Y5DG12
| Các tính năng của Pixel: | Định dạng pixel | 800 × 480 (RGB) [WVGA] | Chấm Pitch | 0,1955 × 0,057 mm (H × V) |
|---|---|---|---|---|
| Cấu hình | Sọc ngang RGB | Pixel Pitch | 0,1955 × 0,1955 mm (H × V) [134PPI] | |
| Kích thước cơ học: | Khu vực trưng bày | 156,4 × 82,08 mm (H × V) | Vùng bezel | - |
| Phác thảo Dim. | 165,2 × 92,4 mm (H × V) | Độ sâu phác thảo | 10,56 ± 0,5 mm | |
| Tính năng phác thảo: | Yếu tố hình thức | Hình chữ nhật phẳng | Sự định hướng | Kiểu ngang |
| Tỷ lệ khung hình | 17: 9 (H: V) | Phong cách hình dạng | ||
| Màn hình cảm ứng : | Điểm chạm | - | Tín hiệu TP | - |
| Bộ điều khiển TP | Không có bộ điều khiển cảm ứng | Màn hình cảm ứng | Cảm ứng điện trở 4 dây | |
| Lỗ & chân đế: | Không có | |||
| Các tính năng khác : | Cân nặng | TBD | Bề mặt | - |
| Thông tin cơ bản : | độ sáng | 485 cd / m² (Loại) | Độ tương phản | 150: 1 (Tối thiểu) (Truyền) |
|---|---|---|---|---|
| Góc nhìn | 65/65/50/65 (Loại) (CR≥10) | Chế độ quang học | TN, thường trắng, truyền | |
| Hướng nhìn | - | Thời gian đáp ứng | 20/30 (Loại) (Tr / Td) (mili giây) | |
| Hiệu suất màu sắc: | Sắc độ | Wx: 0,308;Wy: 0,330 | Số màu | 262K (6-bit) |
| Nhiệt độ màu | 6747 nghìn | Đồng nhất màu trắng | - |
| Tần số khung hình: | 60Hz |
|---|---|
| Quét ngược: | Có (U / D, L / R) |
| Bộ điều khiển thời gian (T-CON): | T-CON được nhúng |
| Các tính năng của đèn nền: | Hình dạng đèn | 4 chuỗi | Loại đèn | WLED | Cả đời | 10K (Tối thiểu) (Giờ) |
|---|---|---|---|---|---|---|
| Sự thay thế | - | Số tiền | 6S4P | Chức vụ | Loại ánh sáng cạnh | |
| Đèn điện: | Đầu vào điện áp | 20,5 / 22,2V (Loại. / Tối đa) | Đầu vào hiện tại | 30 / 35mA (Loại. / Tối đa) | ||
| Tiêu dùng | 2,46W (Kiểu chữ) | |||||
| Tính năng giao diện: | Kiểu | FPC | Chức vụ | - | Trình điều khiển đèn | Không |
| Chi tiết giao diện: | Nhãn hiệu | Mô hình | Ghim quảng cáo chiêu hàng | Ghim | Số tiền | Cấu hình |
| 0,5 mm | 10 chân | 1 chiếc | ||||
| Systerm tín hiệu: | RGB song song (1 ch, 6-bit) | Điện áp logic | 0≤VIL≤0,3VCC;0,7VCC≤VIH≤VCC | |||
|---|---|---|---|---|---|---|
| Tín hiệu điện: | Đầu vào điện áp | 3,3V (Kiểu chữ) | Đầu vào hiện tại | - | ||
| Tính năng giao diện: | Kiểu | Tư nối | Chức vụ | - | ||
| Chi tiết trình kết nối: | Nhãn hiệu | Mô hình | Ghim quảng cáo chiêu hàng | Ghim | Số tiền | Cấu hình |
| JST | 40FHY-RSM1-GAN-TF | 0,5 mm | 40 chân | 1 chiếc | ||

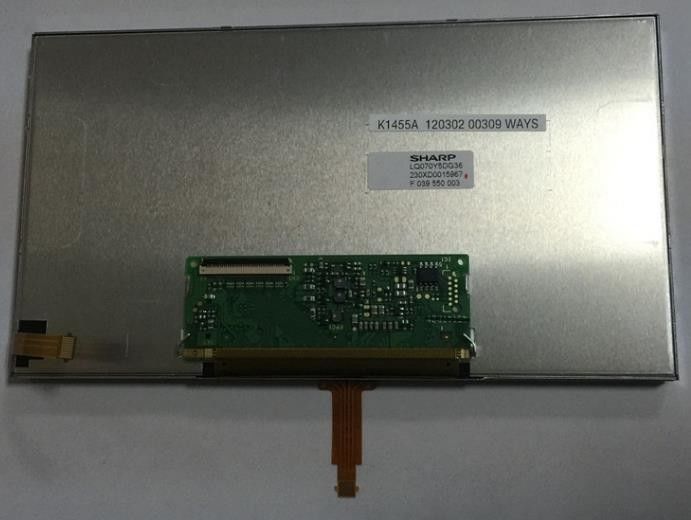

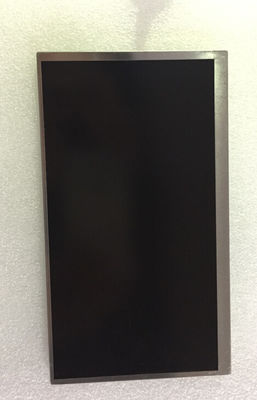

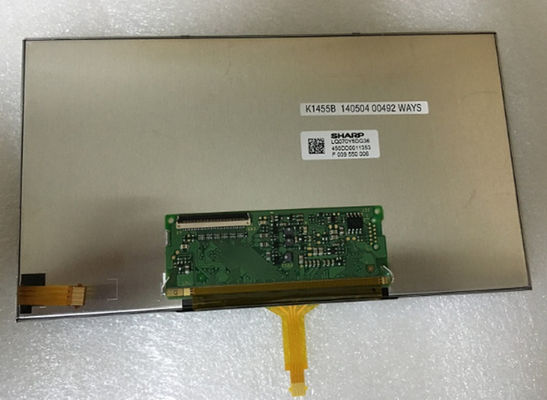

LQ070Y5DG36 hỗ trợ màn hình 800 × 480 (RGB)(WVGA) với tỷ lệ khung hình 17: 9 (W: H), có các điểm ảnh được sắp xếp theo Sọc ngang RGB.Đối với chi tiết cơ khí, nó có diện tích hoạt động 156,4 (W) × 82,08 (H) mm, kích thước phác thảo 165,2 (W) × 92,4 (H) × 11,06 (D) mm, trọng lượng tịnh TBD.Là một sản phẩm TN, Trắng thường, LCM truyền qua, LQ070Y5DG36 có thể cung cấp độ sáng màn hình 485 cd / m² Tỷ lệ tương phản truyền thụ 150: 1, 65/65/50/65 (Typ.) (CR≥10) (L / R / U / D) góc nhìn và thời gian đáp ứng 20/30 (Typ.) (Tr / Td) ms.Thang màu xám hoặc độ sáng của điểm ảnh phụ được xác định bằng tín hiệu thang màu xám 6 bit cho mỗi chấm, do đó hiển thị bảng màu gồm 262K màu.Sản phẩm này đã sử dụng 6S4P WLED vì nó là biểu tượng đèn nền được đặt làm loại đèn Edge và có thời gian hoạt động là 10K giờ, ngoài ra còn cần thêm trình điều khiển đèn nền bên ngoài.
