Thông tin chi tiết sản phẩm:
|
| Nhãn hiệu: | Nhọn | Mô hình: | LQ070Y5DG02 |
|---|---|---|---|
| Định dạng pixel: | 800 (RGB) × 480 [WVGA] 134PPI | Kích thước đường chéo: | 7,0 inch |
| Độ chói: | 380 cd / m² (Loại) | Nguồn sáng: | CCFL [1 chiếc], 10K giờ, Trình điều khiển W / O |
| Loại giao diện: | Parallel RGB (1 ch, 6 bit), FPC 50 chân | Môi trường: | Operating Temperature: -30 ~ 85 °C ; Nhiệt độ hoạt động: -30 ~ 85 ° C; Storage Temp |
| Điểm nổi bật: | CCFL Màn hình LCD TFT sắc nét,Bảng điều khiển cảm ứng WLED LVDS TFT |
||
Dòng LQ070 LQ070Y5DG10 LQ070Y5DG09 LQ070Y5DG03 LQ070Y5DG02 LQ070Y5DE01
| Kích thước bảng điều khiển: | 7,0 inch | |||
|---|---|---|---|---|
| Các tính năng của Pixel: | Độ phân giải | Sắp xếp pixel | Chấm điểm (Rộng × Cao) | Pixel Pitch (W × H) |
| 800 (RGB) × 480, WVGA | Sọc dọc RGB | 0,065 × 0,1735 mm | 0,195 × 0,1735 mm [134PPI] | |
| Kích thước cơ học: | Khu vực hoạt động (W × H) | Vùng bezel (W × H) | Kích thước phác thảo (W × H) | Độ sâu phác thảo |
| 156 × 82,8 mm | 157,7 × 84,75 mm | 168 × 94 mm | 8,85 / 11,75 (Loại. / Tối đa) mm | |
| Tính năng phác thảo: | Phong cách biểu mẫu | Tỷ lệ khung hình | Sự định hướng | Phong cách hình dạng |
| Hình chữ nhật phẳng | 17: 9 (W: H) | Kiểu ngang | ||
| Định hình: | Không có | |||
| Các tính năng khác : | Bìa bảng điều khiển | Cân nặng | Bề mặt | |
| - | 185g (Tối đa) | Chống chói | ||
| Thông tin cơ bản : | độ sáng | Chế độ hoạt động | Độ tương phản |
|---|---|---|---|
| 380 cd / m² (Loại) | TN, thường trắng, truyền | 100: 1 (Tối thiểu) (Truyền) | |
| Góc nhìn (L / R / U / D) | Hướng nhìn | Tốc độ phản ứng | |
| 65/65/60/65 (Loại) (CR≥10) | 6 giờ | 30/50 (Loại) (Tr / Td) (mili giây) | |
| Màu sắc nhạt: | Nhiệt độ màu | Số lượng màu | Màu trắng Màu sắc |
| 6485 nghìn | 262K (6-bit) | X: 0,313;Y: 0,329 |
| Sự tiêu thụ năng lượng : | 4,5W (Kiểu chữ) |
|---|---|
| Tỷ lệ khung hình : | 60Hz |
| Quét ngược: | Có (U / D, L / R) |
| Tín hiệu điện: | Đầu vào hiện tại | Đầu vào điện áp | Tiêu dùng | |||
|---|---|---|---|---|---|---|
| 40/8 / 0,2 / -0,2 / 0,05 / -0,10mA (Loại) (ISHA / ISHD / IDD / IEE / ICC / ISS) | 5.3 / 2.7 / 15 / -12.0 / -17.4V (Loại) (VSHA / VSHD / VDD / VEEDC / VSS) | - | ||||
| Điện áp cho tín hiệu hiển thị: | 0≤VIL≤0,2VSHD;0,8VSHD≤VIH≤VSHD | |||||
| Tính năng giao diện: | Chức vụ | Kiểu | Giao diện | |||
| - | FPC | RGB song song (1 ch, 6-bit) | ||||
| Giao diện tín hiệu: | Nhãn hiệu | Mô hình | Số tiền | Ghim quảng cáo chiêu hàng | Ghim | Gim lại công việc được giao |
| 1 chiếc | 50 chân | |||||
| Tính năng đèn nền: | Kiểu | Chức vụ | Hình dạng | Số tiền | Cuộc sống (Giờ) | Sự thay thế |
|---|---|---|---|---|---|---|
| CCFL | Loại ánh sáng cạnh | Hình chữ u | 1 chiếc | 10K (Tối thiểu) | - | |
| CCFL điện: | Đầu vào hiện tại | Đầu vào điện áp | Tiêu dùng | |||
| 6,0 ± 0,5mA | 640/720 / 800V (Min./Typ./Max.) | 4,32W (Kiểu chữ) | ||||
| Bật điện áp | Tần số đèn | |||||
| 2100 / 2200V (Tối đa) (Ta = + 25 / -30 ℃) | 30 / 100KHz (Tối thiểu / Tối đa) | |||||
| Tính năng giao diện: | Chức vụ | Kiểu | Trình điều khiển CCFL | |||
| - | Tư nối | Không | ||||
| Chi tiết giao diện | Nhãn hiệu | Mô hình | Số tiền | Ghim quảng cáo chiêu hàng | Ghim | Gim lại công việc được giao |
| JST | BHSR-02VS-1 | 1 chiếc | 3,5 mm | 2 chân | BLL-2PINS-HL | |

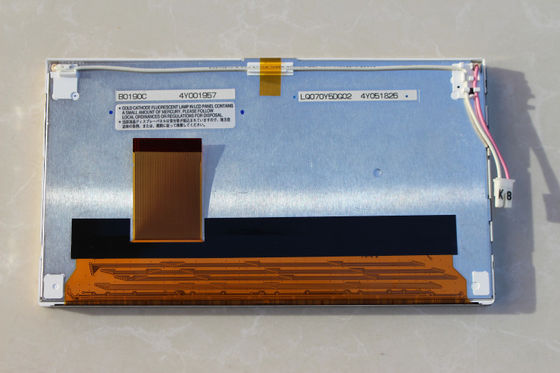

LQ070Y5DG02 hỗ trợ màn hình 800 (RGB) × 480(WVGA) với tỷ lệ khung hình 17: 9 (W: H), có các điểm ảnh được sắp xếp theo Dải dọc RGB.Đối với chi tiết cơ học, nó có vùng hoạt động 156 (W) × 82,8 (H) mm, kích thước phác thảo 168 (W) × 94 (H) × 11,75 (D) mm, kích thước vùng xem 157,7 (W) × 84,75 (H) mm, với bề mặt của Antiglare, trọng lượng tịnh 185g (Tối đa).Là một sản phẩm TN, Trắng thường, LCM truyền qua, LQ070Y5DG02 có thể cung cấp độ sáng màn hình 380 cd / m² Tỷ lệ tương phản truyền thụ 100: 1, 65/65/60/65 (Typ.) (CR≥10) (L / R / U / D) góc nhìn, hướng xem tốt nhất vào lúc 6 giờ và thời gian phản hồi 30/50 (Typ.) (Tr / Td) ms.Thang màu xám hoặc độ sáng của điểm ảnh phụ được xác định bằng tín hiệu thang màu xám 6 bit cho mỗi chấm, do đó hiển thị bảng màu gồm 262K màu.Sản phẩm này đã sử dụng 1 chiếc CCFL vì nó là biểu tượng đèn nền được đặt làm loại đèn Edge và có thời gian hoạt động là 10K giờ, cần thêm trình điều khiển đèn nền bên ngoài.
