Thông tin chi tiết sản phẩm:
|
| Mô hình bảng điều khiển: | LQ070Y3DG02 | Bảng điều khiển thương hiệu: | Nhọn |
|---|---|---|---|
| Nghị quyết: | 800 × 480 (RGB), WVGA, 133PPI | Bảng kích thước: | 7.0 inch |
| loại đèn: | 8S3P WLED, 10K giờ, không cần trình điều khiển | Giao diện tín hiệu: | RGB song song (1 ch, 8-bit), 51 chân FPC |
| độ sáng: | 280cd / m² | Môi trường: | Operating Temp.: -20 ~ 60 °C ; Nhiệt độ hoạt động: -20 ~ 60 ° C; Storage Temp.: -30 |
| Điểm nổi bật: | CCFL Màn hình LCD TFT sắc nét,Bảng điều khiển cảm ứng WLED LVDS TFT |
||

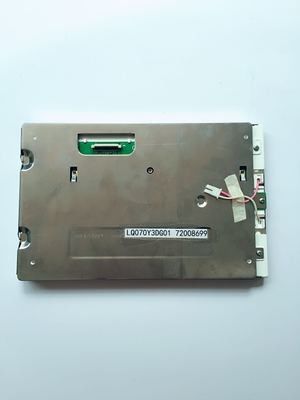

Dòng LQ070 LQ070Y3DG05 LQ070Y3DG03 LQ070Y3DG02 LQ070Y3DG01
| Kích thước màn hình : | 7,0 " | |||
|---|---|---|---|---|
| Các tính năng của Pixel: | Số pixel | Định dạng pixel | Chấm điểm (H × V) | Pixel Pitch (H × V) |
| 800 × 480 (RGB), WVGA | Sọc ngang RGB | 0,1905 × 0,0635 mm | 0,1905 × 0,1905 mm [133PPI] | |
| Kích thước cơ học: | Khu vực hiển thị (H × V) | Mở bezel (H × V) | Kích thước tổng thể (H × V) | Chiều sâu tổng thể |
| 152,4 × 91,44 mm | - | 164,9 × 104 mm | 5,0 / 5,3 (Loại. / Tối đa) mm | |
| Tính năng phác thảo: | Hình dạng biểu mẫu | Tỷ lệ khung hình (H: V) | Sự định hướng | Phong cách hình dạng |
| Hình chữ nhật phẳng | 15: 9 | Kiểu ngang | ||
| Bảng cảm ứng : | Điểm chạm | Loại tín hiệu | Bộ điều khiển | Công nghệ |
| - | - | Không có bộ điều khiển cảm ứng | Cảm ứng điện trở 4 dây | |
| Thông số kỹ thuật khác: | Khối lượng | Bìa bảng điều khiển | Xử lý bề mặt | |
| 160 / 175g (Loại. / Tối đa) | - | Chống chói, lớp phủ cứng (3H) | ||
| Lỗ & chân đế: | Không có | |||
| Thông tin cơ bản : | Độ chói | Chế độ làm việc | Độ tương phản |
|---|---|---|---|
| 280 cd / m² (Loại) | TN, thường trắng, truyền | 450: 1 (Kiểu) (Truyền) | |
| Xem tốt tại | Góc nhìn | Thời gian đáp ứng | |
| 6 giờ | 65/65/50/60 (Loại) (CR≥10) | 35 (Kiểu chữ) (Tr + Td) (mili giây) | |
| Màu sắc nhạt: | Nhiệt độ màu: | Màu hỗ trợ | Phối hợp màu |
| 6485 nghìn | 16,7M (8-bit) | X: 0,313;Y: 0,329 | |
| Đồng nhất màu trắng: | 1,10 / 1,30 (Typ./Max.) (5 điểm) | ||
| Tốc độ làm tươi : | 60Hz |
|---|---|
| Quét ngược: | Không |
| Các tính năng của đèn nền: | Kiểu | Chức vụ | Cuộc sống (Giờ) | Số tiền | Hình dạng | Sự thay thế |
|---|---|---|---|---|---|---|
| WLED | Loại ánh sáng cạnh | 10K (Tối thiểu) | 8S3P | 3 chuỗi | - | |
| WLED điện: | Điện áp đầu vào | Đầu vào hiện tại | Sự tiêu thụ năng lượng | |||
| 25,6 / 28,0V (Loại. / Tối đa) | 20mA (Loại) | 1,54W (Loại) | ||||
| Tính năng giao diện: | Trạng thái trình điều khiển WLED | Loại vật lý | Vị trí giao diện | |||
| Không | Có trong giao diện tín hiệu bảng điều khiển | - | ||||
| Tín hiệu điện: | Điện áp đầu vào | Đầu vào hiện tại | Sự tiêu thụ năng lượng | |||
|---|---|---|---|---|---|---|
| 1,8 / 2,85V (Kiểu) (VDDIO / VCI) | 10 / 45mA (Loại) (IDDIO / IVCI) | - | ||||
| Điện áp cho tín hiệu hiển thị: | 0≤VIL≤0.3VDDIO;0,7VDDIO≤VIH≤VDDIO | |||||
| Tính năng giao diện: | Loại tín hiệu | Loại vật lý | Vị trí giao diện | |||
| RGB song song (1 ch, 8-bit) | FPC | - | ||||
| Chi tiết giao diện: | Thương hiệu | Tên Model | Số tiền | Ghim | Ghim quảng cáo chiêu hàng | Cấu hình ghim |
| 1 chiếc | 51 chân | 0,3 mm | ||||

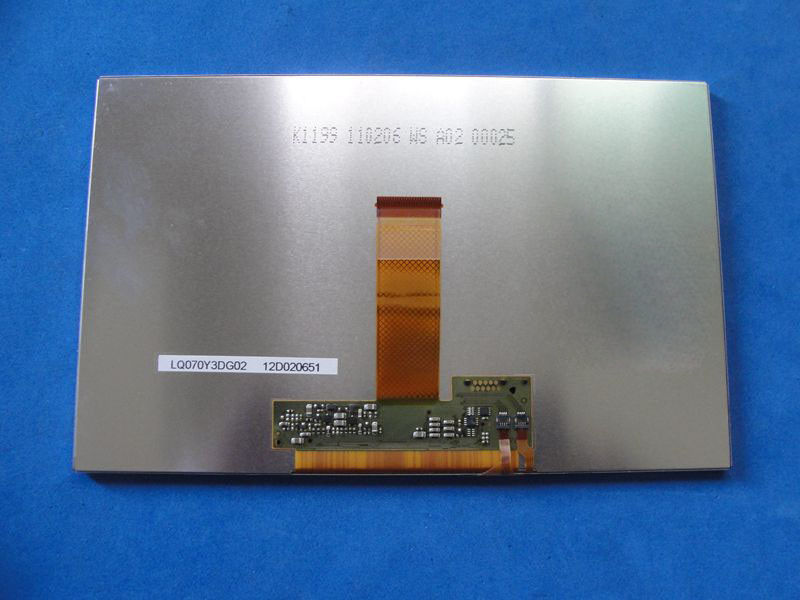

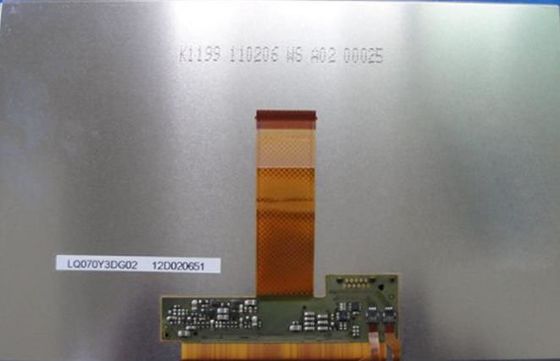

LQ070Y3DG02 hỗ trợ màn hình 800 × 480 (RGB)(WVGA) với tỷ lệ khung hình 15: 9 (W: H), có các điểm ảnh được sắp xếp theo Dải ngang RGB.Đối với chi tiết cơ khí, nó có diện tích hoạt động là 152,4 (W) × 91,44 (H) mm, kích thước phác thảo là 164,9 (W) × 104 (H) × 5,3 (D) mm, với bề mặt của Antiglare, lớp phủ cứng (3H ), trọng lượng tịnh 160 / 175g (Typ./Max.).Là một sản phẩm TN, Trắng thường, LCM truyền qua, LQ070Y3DG02 có thể cung cấp độ sáng màn hình 280 cd / m² Tỷ lệ tương phản truyền trực tiếp 450: 1, 65/65/50/60 (Typ.) (CR≥10) (L / R / U / D) góc nhìn, hướng xem tốt nhất vào lúc 6 giờ và thời gian phản hồi là 35 (Typ.) (Tr + Td) ms.Thang màu xám hoặc độ sáng của điểm ảnh phụ được xác định bằng tín hiệu thang màu xám 8 bit cho mỗi điểm, do đó hiển thị bảng màu 16,7 triệu màu, cũng với hiệu suất của gam màu 48% (NTSC).Sản phẩm này đã sử dụng 8S3P WLED vì nó là biểu tượng đèn nền được đặt làm loại đèn Edge và có thời gian hoạt động là 10K giờ, cần thêm trình điều khiển đèn nền bên ngoài.
