Thông tin chi tiết sản phẩm:
|
| Bảng điều khiển thương hiệu: | Nhọn | Mô hình bảng điều khiển: | LQ070T5DR06 |
|---|---|---|---|
| độ sáng: | 400 cd / m2 (Loại.) | Bảng kích thước: | 7.0 inch |
| Nghị quyết: | 480 (RGB) × 240, WQVGA, 77PPI | Giao diện tín hiệu: | Đầu nối RGB song song (1 ch, 6-bit), 36 chân |
| loại đèn: | 2 chiếc CCFL, 10K giờ, không cần trình điều khiển | Môi trường: | Operating Temp.: -30 ~ 85 °C ; Nhiệt độ hoạt động: -30 ~ 85 ° C; Storage Temp.: -40 |
| Điểm nổi bật: | CCFL Màn hình LCD TFT sắc nét,Bảng điều khiển cảm ứng WLED LVDS TFT |
||
Dòng LQ070 LQ070T5GG01C LQ070T5DR06 LQ070T5DR02 LQ070T5BG01
| Các tính năng của Pixel: | Định dạng pixel | 480 (RGB) × 240 [WQVGA] | Chấm Pitch | 0,107 × 0,3625 mm (H × V) |
|---|---|---|---|---|
| Cấu hình | Sọc dọc RGB | Pixel Pitch | 0,321 × 0,3625 mm (H × V) [77PPI] | |
| Kích thước cơ học: | Khu vực trưng bày | 154,08 × 87 mm (H × V) | Vùng bezel | 159,1 × 91,9 mm (H × V) |
| Phác thảo Dim. | 170,1 × 103,4 mm (H × V) | Độ sâu phác thảo | 15,2 ± 0,5 mm | |
| Tính năng phác thảo: | Yếu tố hình thức | Hình chữ nhật phẳng | Sự định hướng | Kiểu ngang |
| Tỷ lệ khung hình | 16: 9 (H: V) | Phong cách hình dạng | ||
| Lỗ & chân đế: | Các lỗ lắp phía sau (4-Φ2.05) | |||
| Các tính năng khác : | Cân nặng | 295g (Tối đa) | Bề mặt | Antiglare, Antireflection |
| Thông tin cơ bản : | độ sáng | 400 cd / m² (Loại) | Độ tương phản | 100: 1 (Tối thiểu) (Truyền) |
|---|---|---|---|---|
| Góc nhìn | 65/65/40/65 (Loại) (CR≥5) | Chế độ quang học | TN, thường trắng, truyền | |
| Hướng nhìn | 6 giờ | Thời gian đáp ứng | 30/50 (Loại) (Tr / Td) (mili giây) | |
| Hiệu suất màu sắc: | Sắc độ | Wx: 0,313;Wy: 0,329 | Số màu | 262K (6-bit) |
| Nhiệt độ màu | 6485 nghìn | Đồng nhất màu trắng | - |
| Các tính năng của đèn nền: | Hình dạng đèn | Thẳng | Loại đèn | CCFL | Cả đời | 10K (Tối thiểu) (Giờ) |
|---|---|---|---|---|---|---|
| Sự thay thế | - | Số tiền | 2 chiếc | Chức vụ | Loại đèn viền (Mặt dưới) | |
| Đèn điện: | Đầu vào điện áp | 370 ± 40V | Đầu vào hiện tại | 6,0 ± 0,5mA | ||
| Tần số | 45 / 70KHz (Tối thiểu / Tối đa) | Điện áp khởi động | 1300 / 1350V (Tối đa) (Ta = + 25 / -30 ℃) | |||
| Tiêu dùng | 4,5W (Kiểu chữ) | |||||
| Tính năng giao diện: | Kiểu | Tư nối | Chức vụ | - | Trình điều khiển đèn | Không |
| Chi tiết giao diện: | Nhãn hiệu | Mô hình | Ghim quảng cáo chiêu hàng | Ghim | Số tiền | Cấu hình |
| JST | BHR-02 (8.0) VS-1N | 8,0 mm | 2 chân | 2 chiếc | BLL-2PINS-HL | |
| Systerm tín hiệu: | RGB song song (1 ch, 6-bit) | Điện áp logic | VIL≤0,9V;2.3V≤VIH | |||
|---|---|---|---|---|---|---|
| Tín hiệu điện: | Đầu vào điện áp | 5/10 / -10V (Loại) (VSH / VGH / VGL) | Đầu vào hiện tại | 35/25 / -22mA (Loại) (ISH / IGH / IGL) | ||
| Tính năng giao diện: | Kiểu | Tư nối | Chức vụ | - | ||
| Chi tiết trình kết nối: | Nhãn hiệu | Mô hình | Ghim quảng cáo chiêu hàng | Ghim | Số tiền | Cấu hình |
| JST | 36FLZ-RSM1-R-TB | 0,5 mm | 36 chân | 1 chiếc | DRGB-36P1C6B-020A | |

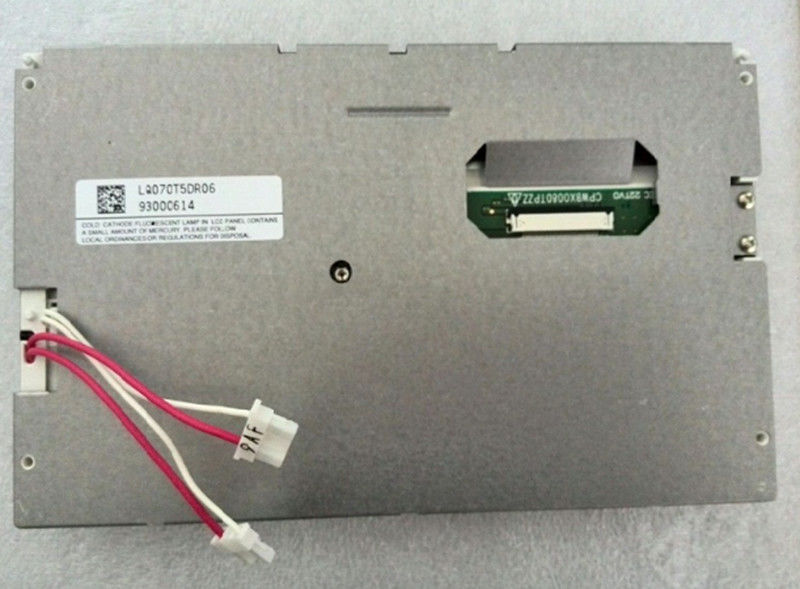

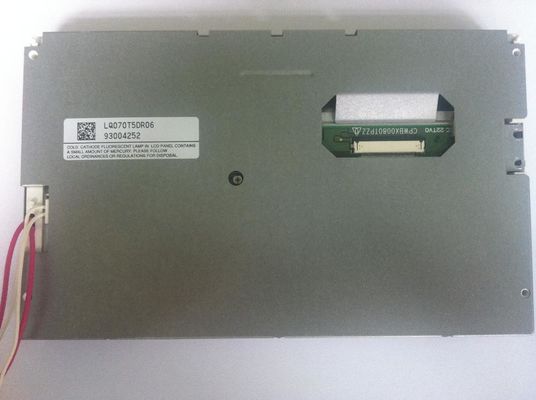

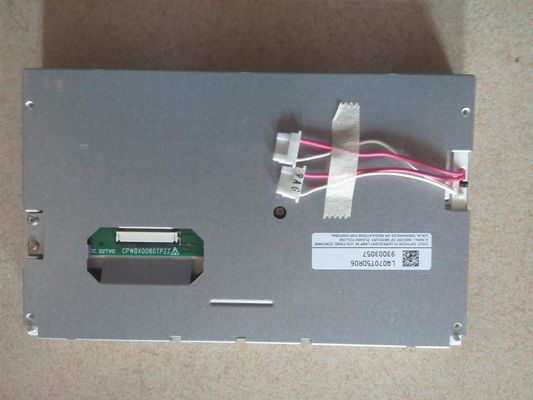

LQ070T5DR06 hỗ trợ hiển thị 480 (RGB) × 240(WQVGA) với tỷ lệ khung hình 16: 9 (W: H), có các điểm ảnh được sắp xếp theo Dải dọc RGB.Đối với chi tiết cơ học, nó có vùng hoạt động 154,08 (W) × 87 (H) mm, kích thước đường viền 170,1 (W) × 103,4 (H) × 15,7 (D) mm, kích thước vùng xem là 159,1 (W) × 91,9 (H) mm, với đường viền bề mặt của Antiglare, Antireflection, trọng lượng tịnh 295g (Max.).Là sản phẩm TN, Màu trắng thường, LCM truyền qua, LQ070T5DR06 có thể cung cấp độ sáng màn hình 400 cd / m² Tỷ lệ tương phản truyền thụ 100: 1, 65/65/40/65 (Typ.) (CR≥5) (L / R / U / D) góc nhìn, hướng xem tốt nhất vào lúc 6 giờ và thời gian phản hồi 30/50 (Typ.) (Tr / Td) ms.Thang màu xám hoặc độ sáng của điểm ảnh phụ được xác định bằng tín hiệu thang màu xám 6 bit cho mỗi chấm, do đó hiển thị bảng màu gồm 262K màu.Sản phẩm này đã sử dụng 2 chiếc CCFL vì nó là biểu tượng đèn nền được đặt làm loại ánh sáng Cạnh (Mặt dưới) và có thời gian hoạt động là 10K giờ, cần thêm trình điều khiển đèn nền bên ngoài.
