Thông tin chi tiết sản phẩm:
|
| Bảng điều khiển thương hiệu: | Nhọn | Mô hình bảng điều khiển: | LQ057Q3DG01 |
|---|---|---|---|
| Nghị quyết: | 320 (RGB) × 240, QVGA, 70PPI | độ sáng: | 320 cd / m2 (Loại.) |
| Bảng kích thước: | 5,7INCH | loại đèn: | 5S4P WLED, 30K giờ |
| Giao diện tín hiệu: | Đầu nối CMOS (1 ch, 6 bit), 33 chân | Môi trường: | Operating Temp.: -30 ~ 70 °C ; Nhiệt độ hoạt động: -30 ~ 70 ° C; Storage Temp.: -30 |
| Điểm nổi bật: | Màn hình LCD TFT sắc nét QVGA,Bảng điều khiển TFT sắc nét đối xứng |
||
Dòng LQ057 LQ057Q3DG02 LQ057Q3DG01 LQ057Q3DC12 LQ057Q3DC11 LQ057Q3DC03
| Thông tin cơ bản : | Độ chói (cd / m²) | Góc nhìn (L / R / U / D) | Thời gian đáp ứng (mili giây) |
|---|---|---|---|
| 320 (Kiểu chữ) | 80/80/80/65 (Kiểu chữ) (CR≥5) | 30/10 (Đánh máy) (Tr / Td) | |
| Xem tốt nhất trên | Chế độ hiển thị | Độ tương phản | |
| 12 giờ | TN, thường trắng, truyền | 500: 1 (Loại) (Truyền) | |
| Màu sắc nhạt: | Nhiệt độ màu | Màu sắc hiển thị | Phối hợp trắng |
| 6387 nghìn | 262K (6-bit) | X: 0,314;Y: 0,335 |
| Kích thước bảng điều khiển: | 5,7 " | |||
|---|---|---|---|---|
| Các tính năng của Pixel: | Định dạng pixel | Cấu hình Pixel | Pixel Pitch (mm) | Khoảng cách chấm (mm) |
| 320 (RGB) × 240 [QVGA] | Sọc dọc RGB | 0,360 × 0,360 [70PPI] | 0,120 × 0,360 | |
| Kích thước cơ học: | Khu vực hoạt động (mm) | Vùng bezel (mm) | Kích thước phác thảo (mm) | Chiều sâu phác thảo (mm) |
| 115,2 (H) × 86,4 (V) | 121,0 (H) × 92,2 (V) | 144 (H) × 103,8 (V) | 13,8 ± 0,5 mm | |
| Tính năng phác thảo: | Yếu tố hình thức | Sự định hướng | Tỷ lệ khung hình | Phong cách hình dạng |
| Hình chữ nhật phẳng | Kiểu ngang | 4: 3 (H: V) | ||
| Màn hình cảm ứng : | Bộ điều khiển | Điểm chạm | Giao diện | Công nghệ TP. |
| Không có bộ điều khiển cảm ứng | - | - | Cảm ứng điện trở 4 dây | |
| Gắn : | Các lỗ lắp bên (4-M2);Các lỗ lắp phía sau (4 chiếc) | |||
| Chi tiết khác: | Cân nặng | Bìa bảng điều khiển | Sự đối xử | |
| 255g (Tối đa) | - | - | ||
| Tính năng đèn: | Kiểu | Chức vụ | Định lượng | Hình dạng | Cuộc sống (Giờ) | Trao đổi đèn |
|---|---|---|---|---|---|---|
| WLED | Loại ánh sáng cạnh (Mặt trên) | 5S4P | 4 chuỗi | 30 nghìn (Loại) | - | |
| WLED điện: | Cung cấp điện áp | Cung cấp hiện tại | Quyền lực | |||
| 16.0 / 17.5V (Loại. / Tối đa) | 20mA (Loại) | 1,28W (Loại) | ||||
| Tính năng giao diện: | Chức vụ | Trình điều khiển đèn nền | Kiểu | |||
| - | FPC | |||||
| Chi tiết giao diện: | Nhãn hiệu | Mô hình | Ghim quảng cáo chiêu hàng | Số tiền ghim | Định lượng | Cấu hình |
| 0,5 mm | 8 chân | 1 chiếc | ||||
| Bảng điều khiển điện: | Cung cấp điện áp | Cung cấp hiện tại | Quyền lực | |||
|---|---|---|---|---|---|---|
| 3,3V (Kiểu chữ) | 20 / 30mA (Loại) | - | ||||
| Điện áp cho tín hiệu hiển thị: | 0≤VIL≤0,1VCC;0,9VCC≤VIH≤VCC | |||||
| Tính năng giao diện: | Chức vụ | Tín hiệu | Kiểu | |||
| - | CMOS (1 ch, 6-bit) | Tư nối | ||||
| Chi tiết trình kết nối: | Nhãn hiệu | Mô hình | Ghim quảng cáo chiêu hàng | Số tiền ghim | Định lượng | Cấu hình |
| IRISO | IMSA-9637S-33Y902 | 0,5 mm | 33 chân | 1 chiếc | DRGB-33P1C6B-040A | |

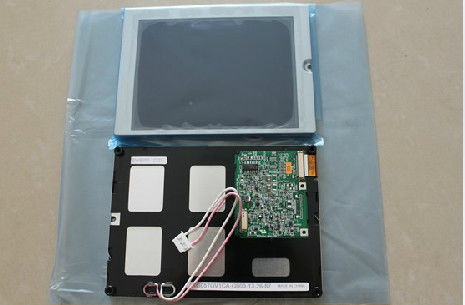

LQ057Q3DG01 hỗ trợ màn hình 320 (RGB) × 240(QVGA) với tỷ lệ khung hình 4: 3 (W: H), có các điểm ảnh được sắp xếp theo Dải dọc RGB.Đối với chi tiết cơ khí, nó có vùng hoạt động 115,2 (W) × 86,4 (H) mm, kích thước đường viền 144 (W) × 103,8 (H) × 14,3 (D) mm, kích thước vùng xem 121,0 (W) × 92,2 (H) mm, trọng lượng tịnh 255g (Tối đa).Là một sản phẩm TN, Trắng thường, LCM truyền qua, LQ057Q3DG01 có thể cung cấp độ sáng màn hình 320 cd / m² Tỷ lệ tương phản truyền thụ 500: 1, 80/80/80/65 (Typ.) (CR≥5) (L / R / U / D) góc nhìn, hướng xem tốt nhất vào lúc 12 giờ và thời gian phản hồi là 30/10 (Typ.) (Tr / Td) ms.Thang màu xám hoặc độ sáng của điểm ảnh phụ được xác định bằng tín hiệu thang màu xám 6 bit cho mỗi chấm, do đó hiển thị bảng màu gồm 262K màu.Sản phẩm này đã sử dụng 5S4P WLED vì nó là biểu tượng đèn nền được đặt làm loại đèn Edge (Mặt trên) và có thời gian hoạt động là 30K giờ.
