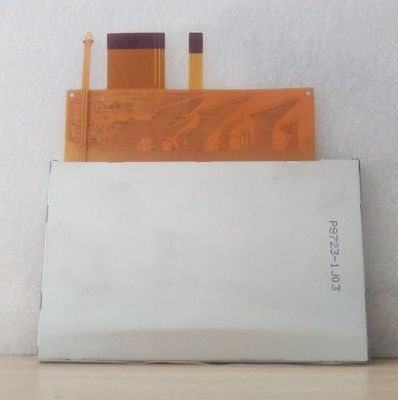

Thông tin chi tiết sản phẩm:
|
Bảng điều khiển thương hiệu: | Nhọn | Mô hình bảng điều khiển: | LQ043T1DG03A |
---|---|---|---|
độ sáng: | 500 cd / m2 (Loại.) | Bảng kích thước: | 4,3 inch |
Nghị quyết: | 480 (RGB) × 272, WQVGA, 128PPI | Giao diện tín hiệu: | Parallel RGB (1 ch, 8 bit), FPC 40 chân |
loại đèn: | 9S1P WLED, 7K giờ, không cần trình điều khiển | Môi trường: | Operating Temp.: -10 ~ 70 °C ; Nhiệt độ hoạt động: -10 ~ 70 ° C; Storage Temp.: -30 |
Điểm nổi bật: | Bảng điều khiển LCD LVDS TFT,Bảng điều khiển cảm ứng WLED LVDS TFT |
Dòng LQ043 LQ043T1DG03B LQ043T1DG03A LQ043T1DG03 LQ043T1DG02 LQ043T1DG01
Thông tin cơ bản : | Nhãn hiệu | Mô hình | Kiểu | Bí danh người mẫu |
---|---|---|---|---|
NHỌN | LQ043T1DG03A | a-Si TFT-LCD, LCM | - | |
Độ tin cậy : | RoHS | Nhiệt độ hoạt động | Nhiệt độ bảo quản | Chống rung |
-10 ~ 70 ° C | -30 ~ 85 ° C | - |
Thông tin cơ bản : | độ sáng | Chế độ hoạt động | Độ tương phản |
---|---|---|---|
500 cd / m² (Loại) | TN, thường trắng, truyền | 300: 1 (Kiểu) (Truyền) | |
Góc nhìn (L / R / U / D) | Hướng nhìn | Tốc độ phản ứng | |
45/45/20/55 (Loại) (CR≥10) | 6 giờ | 30/30 (Loại) (Tr / Td) (mili giây) | |
Màu sắc nhạt: | Nhiệt độ màu | Số lượng màu | Màu trắng Màu sắc |
6551 nghìn | 16,7M (8-bit) | X: 0,310;Y: 0,340 | |
Biến thể độ chói: | 1,25 / 1,43 (Typ./Max.) (9 điểm) |
Kích thước bảng điều khiển: | 4,3 inch | |||
---|---|---|---|---|
Các tính năng của Pixel: | Độ phân giải | Sắp xếp pixel | Chấm điểm (Rộng × Cao) | Pixel Pitch (W × H) |
480 (RGB) × 272, WQVGA | Sọc dọc RGB | 0,066 × 0,198 mm | 0,198 × 0,198 mm [128PPI] | |
Kích thước cơ học: | Khu vực hoạt động (W × H) | Vùng bezel (W × H) | Kích thước phác thảo (W × H) | Độ sâu phác thảo |
95,04 × 53,856 mm | 98,7 × 57,5 mm | 105,5 × 67,2 mm | 5,05 ± 0,3 mm | |
Tính năng phác thảo: | Phong cách biểu mẫu | Tỷ lệ khung hình | Sự định hướng | Phong cách hình dạng |
Hình chữ nhật phẳng | 16: 9 (W: H) | Kiểu ngang | ||

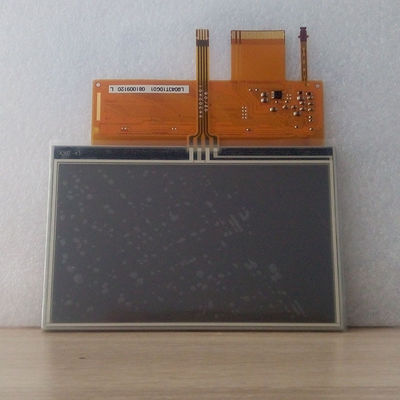

Màn hình cảm ứng : | Điểm chạm | Bộ điều khiển TP | Loại tín hiệu | Chạm vào công nghệ |
1 điểm | Không có bộ điều khiển cảm ứng | - | Cảm ứng điện trở 4 dây | |
Các tính năng khác : | Bìa bảng điều khiển | Cân nặng | Bề mặt | |
- | 62,0g (Loại) | Chống chói, lớp phủ cứng (2H) |
Tín hiệu điện: | Đầu vào hiện tại | Đầu vào điện áp | Tiêu dùng | |||
---|---|---|---|---|---|---|
0,5 / 8,0mA (Loại) (ICC / IAVDD) | 3.3 / 5.0V (Typ.) (VCC / AVDD) | - | ||||
Điện áp cho tín hiệu hiển thị: | VIL≤0,2VCC;VIH≥0,8VCC | |||||
Tính năng giao diện: | Chức vụ | Kiểu | Giao diện | |||
- | FPC | RGB song song (1 ch, 8-bit) | ||||
Giao diện tín hiệu: | Nhãn hiệu | Mô hình | Số tiền | Ghim quảng cáo chiêu hàng | Ghim | Gim lại công việc được giao |
1 chiếc | 0,5 mm | 40 chân | DRGB-40P1C8B-060B |
Tính năng đèn nền: | Kiểu | Chức vụ | Hình dạng | Số tiền | Cuộc sống (Giờ) | Sự thay thế |
---|---|---|---|---|---|---|
WLED | Loại ánh sáng cạnh | 1 chuỗi | 9S1P | 7K (Tối thiểu) | - | |
WLED điện: | Đầu vào hiện tại | Đầu vào điện áp | Tiêu dùng | |||
20mA (Loại) | 28,8 / 31,5V (Loại. / Tối đa) | 123mW (Tối đa) | ||||
Tính năng giao diện: | Chức vụ | Kiểu | Trình điều khiển WLED | |||
- | FPC | Không | ||||
Chi tiết giao diện | Nhãn hiệu | Mô hình | Số tiền | Ghim quảng cáo chiêu hàng | Ghim | Gim lại công việc được giao |
1 chiếc | 0,5 mm | 4 chân | BLE-4PINS-CNNA |
LQ043T1DG03A hỗ trợ hiển thị 480 (RGB) × 272(WQVGA) với tỷ lệ khung hình 16: 9 (W: H), có các điểm ảnh được sắp xếp theo Dải dọc RGB.Đối với chi tiết cơ học, nó có vùng hoạt động là 95,04 (W) × 53,856 (H) mm, kích thước đường viền là 105,5 (W) × 67,2 (H) × 5,35 (D) mm, kích thước vùng xem 98,7 (W) × 57,5 (H) mm, với bề mặt bằng chất liệu Antiglare, lớp phủ cứng (2H), khối lượng tịnh 62,0g (Typ.).Là sản phẩm TN, Màu trắng thường, LCM truyền qua, LQ043T1DG03A có thể cung cấp độ sáng màn hình 500 cd / m² Tỷ lệ tương phản truyền trực tiếp 300: 1, 45/45/20/55 (Typ.) (CR≥10) (L / R / U / D) góc nhìn, hướng xem tốt nhất vào lúc 6 giờ và thời gian phản hồi 30/30 (Typ.) (Tr / Td) ms.Thang màu xám hoặc độ sáng của điểm ảnh phụ được xác định bằng tín hiệu thang màu xám 8 bit cho mỗi chấm, do đó hiển thị bảng màu gồm 16,7 triệu màu.Sản phẩm này đã sử dụng 9S1P WLED vì nó là biểu tượng đèn nền được đặt làm loại đèn Edge và có thời gian hoạt động là 7K giờ, cần thêm trình điều khiển đèn nền bên ngoài.
