Thông tin chi tiết sản phẩm:
|
| Nhãn hiệu: | Nhọn | Mô hình: | LQ042T5DZ11 |
|---|---|---|---|
| Độ chói: | 500cd / m2 | Kích thước đường chéo: | 4,2 inch |
| Nguồn sáng: | WLED, 10K giờ, với trình điều khiển LED | Loại giao diện: | Đầu nối CMOS (1 ch, 6-bit), 50 chân |
| Định dạng pixel: | 480 × 272RGB | Môi trường: | Operating Temperature: -30 ~ 85 °C ; Nhiệt độ hoạt động: -30 ~ 85 ° C; Storage Temp |
| Điểm nổi bật: | Bảng điều khiển LCD LVDS TFT,Bảng điều khiển cảm ứng WLED LVDS TFT |
||

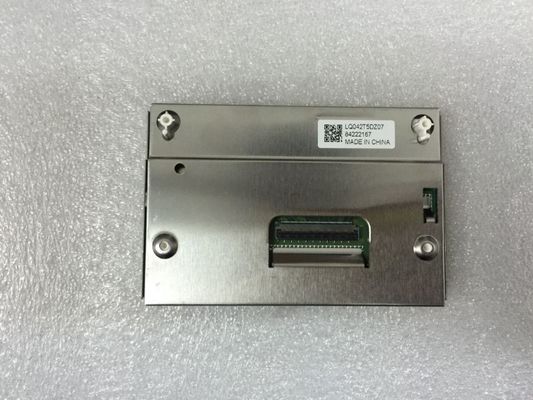

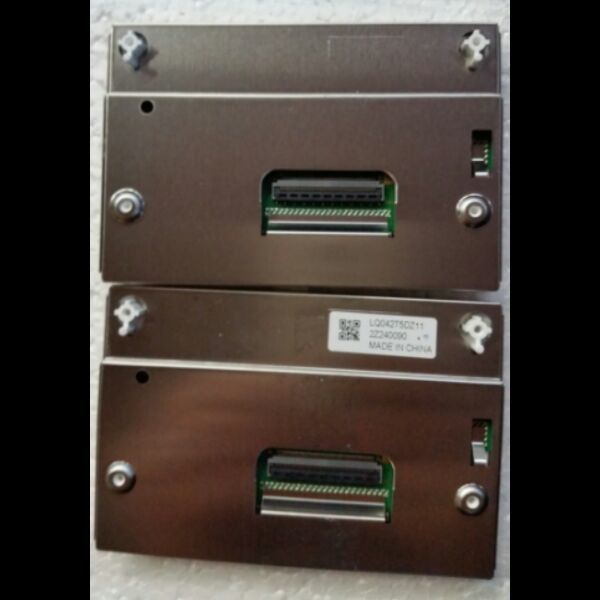

Dòng LQ042 LQ042T5DZ13K LQ042T5DZ13A LQ042T5DZ11 LQ042T5DZ07
| Thông tin cơ bản : | nhà chế tạo | Mô hình bảng điều khiển | Loại bảng điều khiển | Bí danh |
|---|---|---|---|---|
| NHỌN | LQ042T5DZ11 | a-Si TFT-LCD, LCM | - | |
| Môi trường : | Trạng thái RoHS | Nhiệt độ hoạt động. | Nhiệt độ lưu trữ. | Mức độ rung |
| -30 ~ 85 ° C | -40 ~ 95 ° C | - |
| Thông tin cơ bản : | Độ chói (cd / m²) | Góc nhìn (L / R / U / D) | Thời gian đáp ứng (mili giây) |
|---|---|---|---|
| 500 (Kiểu chữ) | 85/85/85/85 (Loại) (CR≥10) | 15/5 (Loại) (Tr / Td) | |
| Xem tốt nhất trên | Chế độ hiển thị | Độ tương phản | |
| Đối diện | ASV, thường đen, truyền | 2000: 1 (Loại) (Truyền) | |
| Màu sắc nhạt: | Nhiệt độ màu | Màu sắc hiển thị | Phối hợp trắng |
| 8022 nghìn | 262K (6-bit) | X: 0,290;Y: 0,320 | |
| Gamlt màu 1931: | Tỷ lệ NTSC | Bảo hiểm sRGB | Độ phủ của Adobe RGB |
| 64% | 86% | 67% | |
| Vùng phủ sóng DCI-P3 | Rec.2020 Bảo hiểm | Nhận xét | |
| 67% | 48% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| Biến thể màu trắng: |
1,18 (Typ) (9 điểm) |
||
| Kích thước bảng điều khiển: | 4,2 " | |||
|---|---|---|---|---|
| Các tính năng của Pixel: | Định dạng pixel | Cấu hình Pixel | Pixel Pitch (mm) | Khoảng cách chấm (mm) |
| 480 × 272 (RGB) [WQVGA] | Sọc ngang RGB | 0,1935 × 0,1935 [131PPI] | 0,1935 × 0,0645 | |
| Kích thước cơ học: | Khu vực hoạt động (mm) | Vùng bezel (mm) | Kích thước phác thảo (mm) | Chiều sâu phác thảo (mm) |
| 92,88 (H) × 52,632 (V) | - | 102,5 (H) × 69 (V) | 12,0 (Kiểu chữ) mm | |
| Tính năng phác thảo: | Yếu tố hình thức | Sự định hướng | Tỷ lệ khung hình | Phong cách hình dạng |
| Hình chữ nhật phẳng | Kiểu ngang | 16: 9 (H: V) | ||
| Gắn : | Các lỗ lắp phía sau (4-Ф2.0) | |||
| Chi tiết khác: | Cân nặng | Bìa bảng điều khiển | Sự đối xử | |
| 120g (Loại) | - | Chống chói, phản xạ 1,5% (Loại) | ||
| Tính năng đèn: | Kiểu | Chức vụ | Định lượng | Hình dạng | Cuộc sống (Giờ) | Trao đổi đèn |
|---|---|---|---|---|---|---|
| WLED | Loại ánh sáng cạnh | - | - | 10K (Tối thiểu) | - | |
| Tính năng giao diện: | Chức vụ | Trình điều khiển đèn nền | Kiểu | |||
| - | Với trình điều khiển LED | Có trong giao diện tín hiệu bảng điều khiển | ||||
| Lái xe điện: | Cung cấp điện áp | Cung cấp hiện tại | Sự tiêu thụ năng lượng | |||
| 7.0 / 13.5 / 18.0V (Min./Typ./Max.) | 150 / 400mA (Loại. / Tối đa) | |||||
| Bảng điều khiển điện: | Cung cấp điện áp | Cung cấp hiện tại | Quyền lực | |||
|---|---|---|---|---|---|---|
| 3,3V (Kiểu chữ) | 10 / 60mA (Loại. / Tối đa) | - | ||||
| Điện áp cho tín hiệu hiển thị: | 0≤VIL≤0,3VCC;0,7VCC≤VIH≤VCC | |||||
| Tính năng giao diện: | Chức vụ | Tín hiệu | Kiểu | |||
| - | CMOS (1 ch, 6-bit) | Tư nối | ||||
| Chi tiết trình kết nối: | Nhãn hiệu | Mô hình | Ghim quảng cáo chiêu hàng | Số tiền ghim | Định lượng | Cấu hình |
| HRS | FH41-50S-0.5SH (05) | 0,5 mm | 50 chân | 1 chiếc | ||

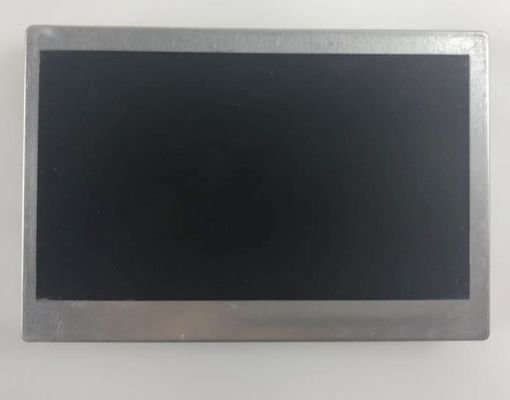

LQ042T5DZ11 hỗ trợ hiển thị 480 × 272 (RGB)(WQVGA) với tỷ lệ khung hình 16: 9 (W: H), có các điểm ảnh được sắp xếp theo Dọc ngang RGB.Đối với chi tiết cơ khí, nó có diện tích hoạt động là 92,88 (W) × 52,632 (H) mm, kích thước phác thảo 102,5 (W) × 69 (H) mm, với bề mặt của Antiglare, Reflection 1,5% (Typ.), Net trọng lượng 120g (Typ.).Là một sản phẩm ASV, Màu đen thường, LCM truyền qua, LQ042T5DZ11 có thể cung cấp độ sáng màn hình 500 cd / m² Tỷ lệ tương phản truyền thụ 2000: 1, 85/85/85/85 (Typ.) (CR≥10) (L / R / U / D) góc nhìn, hướng xem tốt nhất trên Đối xứng và thời gian phản hồi 15/5 (Typ.) (Tr / Td) ms.Thang màu xám hoặc độ sáng của pixel phụ được xác định bằng tín hiệu thang màu xám 6 bit cho mỗi chấm, do đó hiển thị bảng màu 262K màu, cũng với hiệu suất của gam màu 64% (NTSC).Sản phẩm này đã sử dụng WLED vì nó là biểu tượng đèn nền được đặt làm loại đèn Edge và có thời gian hoạt động là 10K giờ, Với Trình điều khiển LED.
