Thông tin chi tiết sản phẩm:
|
| Mô hình: | LQ040Y3DX80A | Kích thước đường chéo: | 4,0 inch |
|---|---|---|---|
| Thương hiệu: | nhọn | Định dạng pixel: | 480×800RGB |
| Nguồn ánh sáng: | WLED, W/O Driver | Loại giao diện: | Parallel RGB (1 ch, 8-bit) + SPI 51 chân FPC |
| độ sáng: | 320 cd/m² (Điển hình) | Môi trường: | Operating Temperature: -20 ~ 70 °C ; Nhiệt độ hoạt động: -20 ~ 70 °C; Storage Tempe |
| Làm nổi bật: | Bảng điều khiển LCD LVDS TFT,Bảng điều khiển cảm ứng WLED LVDS TFT |
||

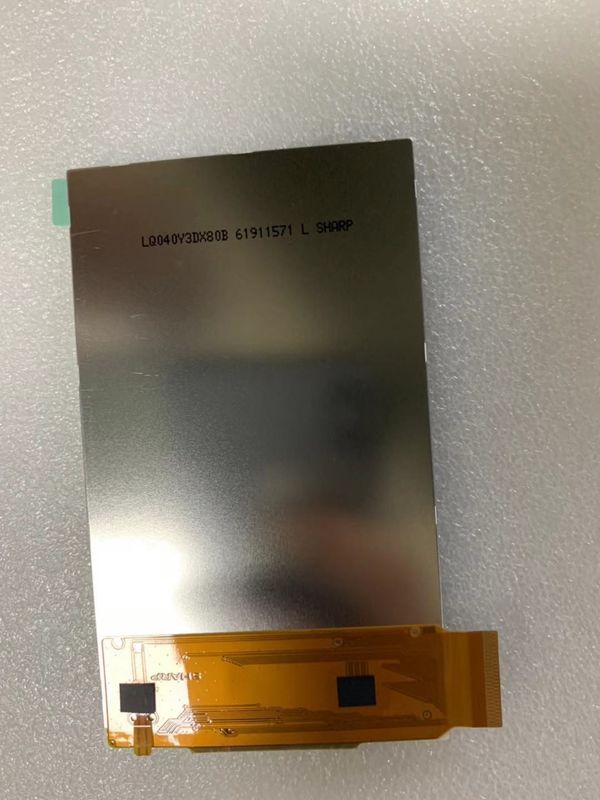

LQ040 Series LQ040Y3DX80B LQ040Y3DX80A LQ040Y3DX80
| Thông tin cơ bản: | Thương hiệu bảng điều khiển | SHARP | Mô hình bảng | LQ040Y3DX80A |
|---|---|---|---|---|
| Kích thước đường chéo | 4.0" | Ứng dụng | ||
| Loại bảng | a-Si TFT-LCD, LCM | Tên giả mẫu | - | |
| Độ tin cậy: | Tiếp tục điều hành. | -20 ~ 70 °C | Nhiệt độ lưu trữ. | -30 ~ 80 °C |
| Nhà nước RoHS | Đánh giá rung động | - |
| Thông tin cơ bản: | Độ sáng | 320 cd/m2 (Typ.) | Tỷ lệ tương phản | 8001 (Typ.) (Transmissive) |
|---|---|---|---|---|
| góc nhìn | 85/85/85/85 (loại) ((CR≥10) | Chế độ quang học | Chế độ 2 mới, thường màu đen, truyền. | |
| Hướng nhìn | Đối xứng | Thời gian phản ứng | 40 (Typ.) ((Tr+Td) (ms) | |
| Hiệu suất màu: | Chromaticity | Wx:0.300;; Wy:0.320 | Số màu | 16.7M (8-bit) |
| Nhiệt độ màu | 7351K | Sự đồng nhất màu trắng | - |
| Tính năng pixel: | Định dạng pixel | 480 ((RGB) × 800 [WVGA] | Điểm Pitch | 0.036 × 0,108 mm (H × V) |
|---|---|---|---|---|
| Cấu hình | Dải dọc RGB | Pixel Pitch | 0.108 × 0,108 mm (H × V) [235PPI] | |
| Kích thước cơ khí: | Khu vực hiển thị | 51.84 × 86,4 mm (H × V) | Khu vực Bezel | - |
| Đánh dấu Dim. | 57.14 × 96,85 mm (H × V) | Độ sâu phác thảo | 10,85 ± 0,15 mm | |
| Các đặc điểm: | Hình thức yếu tố | Chiếc hình chữ nhật phẳng | Định hướng | Loại chân dung |
| Tỷ lệ khía cạnh | 35 (H:V) | Phong cách hình | ||
| Các đặc điểm khác: | Trọng lượng | 21.3g (tối đa) | Bề mặt | - |
| Hệ thống tín hiệu: | RGB song song (1 ch, 8-bit) + SPI | Điện áp logic | 0≤VIL≤0,2IOVCC; 0,8IOVCC≤VIH≤VCC | |||
|---|---|---|---|---|---|---|
| Điện tín hiệu: | Điện áp đầu vào | 2.8/1.8V (Loại) ((VCI/IOVCC) | Lưu lượng hiện tại | - | ||
| Tiêu thụ | 75mW (Tập thể.) | |||||
| Tính năng giao diện: | Loại | FPC | Vị trí | - | ||
| Chi tiết về FPC: | Thương hiệu | Mô hình | Pin Pitch | Đinh | Số tiền | Cấu hình |
| 0.3 mm | 51 chân | 1 chiếc | ||||
| Tính năng đèn nền: | Hình dạng đèn | 1 chuỗi | Loại đèn | WLED | Thời gian sống | - |
|---|---|---|---|---|---|---|
| Thay thế | - | Số tiền | - | Vị trí | Loại đèn cạnh | |
| Đèn điện: | Điện áp đầu vào | 25.2±0.4V | Lưu lượng hiện tại | 20mA (Typ.) | ||
| Tiêu thụ | 504/840mW (Loại./Tối đa.) | |||||
| Tính năng giao diện: | Loại | Bao gồm trong giao diện tín hiệu bảng điều khiển | Vị trí | - | Máy điều khiển đèn | Không. |
LQ040Y3DX80A hỗ trợ hiển thị480 ((RGB) × 800(WVGA) với tỷ lệ khung hình 3: 5 (W: H), có các pixel được sắp xếp theo sọc dọc RGB. Đối với chi tiết cơ học, nó có diện tích hoạt động 51,84 × 86,4 mm, kích thước phác thảo 57,14 × 96.85 ((H) × 2 ((D) mm, trọng lượng ròng là 21,3g (tối đa). Là một sản phẩm LCM truyền tải màu đen, thông thường, LQ040Y3DX80A có thể cung cấp độ sáng 320 cd / m2 màn hình 800: 1 tỷ lệ tương phản truyền tải, 85/85/85/85 (Typ.) ((CR≥10) (L/R/U/D) góc nhìn, hướng xem tốt nhất trên Symmetry, và thời gian phản hồi là 40 (Typ.) ((Tr+Td) ms. Thang màu xám hoặc độ sáng của sub-pixel được xác định bằng tín hiệu thang màu xám 8 bit cho mỗi chấm,do đó trình bày một bảng màu của 16.7M màu sắc, cũng với hiệu suất gam màu 70% (NTSC).
