Thông tin chi tiết sản phẩm:
|
| Mô hình bảng điều khiển: | LQ035Q7DH01 | thương hiệu bảng điều khiển: | nhọn |
|---|---|---|---|
| Nghị quyết: | 240(RGB)×320, QVGA, 113PPI | Kích thước bảng điều khiển: | 3,5 inch |
| Giao diện tín hiệu: | RGB song song (1 ch, 6-bit), 50 pin FPC | loại đèn: | WLED, 10K giờ, không lái xe |
| độ sáng: | 100cd/m2 | Môi trường: | Nhiệt độ hoạt động: -10 ~ 70 °C; Nhiệt độ lưu trữ: -25 ~ 70 °C |
| Góc nhìn: | 40/40/40/50 (Điển hình)(CR≥2) | ||
| Làm nổi bật: | Bảng điều khiển LCD TFT sắc nét 240 × 320RGB,Bảng điều khiển LCD TFT 100cd / M2,LQ035Q7DH01 |
||
LQ035 Series LQ035Q7DH02 LQ035Q7DH01 LQ035Q7DB06M LQ035Q7DB06 LQ035Q7DB05
| Thông tin cơ bản: | Thương hiệu | Mô hình | Loại | Tên giả mẫu |
|---|---|---|---|---|
| SHARP | LQ035Q7DH01 | a-Si TFT-LCD, LCM | - | |
| Độ tin cậy: | RoHS | Nhiệt độ hoạt động | Nhiệt độ lưu trữ | Chống rung động |
| -10 ~ 70 °C | -25 ~ 70 °C | - |
| Thông tin cơ bản: | Độ sáng | Chế độ hoạt động | Tỷ lệ tương phản |
|---|---|---|---|
| 100 cd/m2 (Typ.) | TN, thường trắng, phản xạ | 701 (Typ.) (Transmissive) 4:1 (Typ.) (Reflective) | |
| góc nhìn ((L/R/U/D) | Hướng nhìn | Tốc độ phản ứng | |
| 40/40/40/50 (Loại) | 6 giờ. | 30/50 (Typ.) ((Tr/Td) (ms) | |
| Màu hiển thị: | Nhiệt độ màu | Số lượng màu | Màu trắng Màu sắc |
| - | 262K (6 bit) | - | |
| Hiệu suất: | Loại 3D | Hiển thị bên ngoài | Phản xạ |
| - | Ánh sáng mặt trời có thể đọc | 2.5/4% (Min./Type) |
| Kích thước bảng: | 3.5 inch | |||
|---|---|---|---|---|
| Tính năng pixel: | Nghị quyết | Phân bố trí pixel | Điểm Pitch (W × H) | Pixel Pitch (W × H) |
| 240 ((RGB) × 320, QVGA | Dải dọc RGB | 0.0745×0.2235 mm | 0.2235 × 0,2235 mm [113PPI] | |
| Kích thước cơ khí: | Khu vực hoạt động (W × H) | Khu vực Bezel (W × H) | Kích thước phác thảo (W × H) | Độ sâu phác thảo |
| 53.64 × 71,52 mm | 57.4×75.2 mm | 65 × 86,2 mm | 4.0±0.2 mm | |
| Các đặc điểm: | Phong cách biểu mẫu | Tỷ lệ khía cạnh | Định hướng | Phong cách hình |
| Chiếc hình chữ nhật phẳng | 34 (W: H) | Loại chân dung | ||
| Màn hình cảm ứng: | Các điểm tiếp xúc | Bộ điều khiển TP | Loại tín hiệu | Touch Tech |
| 1 điểm | Không có bộ điều khiển cảm ứng | - | 4 dây Resistive Touch | |
| Các đặc điểm khác: | Bìa tấm bảng | Trọng lượng | Bề mặt | |
| - | 45.0g (Loại) | Lớp phủ cứng (3H) | ||
| Điện tín hiệu: | Lưu lượng hiện tại | Điện áp đầu vào | Tiêu thụ | |||
|---|---|---|---|---|---|---|
| 3.0/1.5/0.05/-0.05mA (Loại) ((ISHA/ISHD/IDD/IEE) | 5.0/3.3/15.0/-10.0V (Loại) ((VSHA/VSHD/VDD/VEE) | - | ||||
| Tính năng giao diện: | Vị trí | Loại | Giao diện | |||
| - | FPC | RGB song song (1 ch, 6-bit) | ||||
| Giao diện tín hiệu: | Thương hiệu | Mô hình | Số tiền | Pin Pitch | Đinh | Đặt pin |
| 1 chiếc | 0.5 mm | 50 chân | ||||
| Tính năng đèn hậu: | Loại | Vị trí | Hình dạng | Số tiền | Cuộc sống (Thời gian) | Thay thế |
|---|---|---|---|---|---|---|
| WLED | Loại đèn cạnh | - | - | 10K ((Typ.) | - | |
| WLED Electrical: | Lưu lượng hiện tại | Điện áp đầu vào | Tiêu thụ | |||
| 15/20mA (Loại./Tối đa.) | 21.6V (thường), 25.2V (tối đa) | 324mW (Typ.) | ||||
| Tính năng giao diện: | Vị trí | Loại | Động cơ lái WLED | |||
| - | Bao gồm trong giao diện tín hiệu bảng điều khiển | Không. | ||||

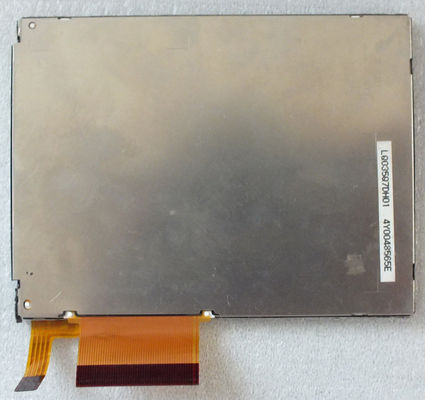

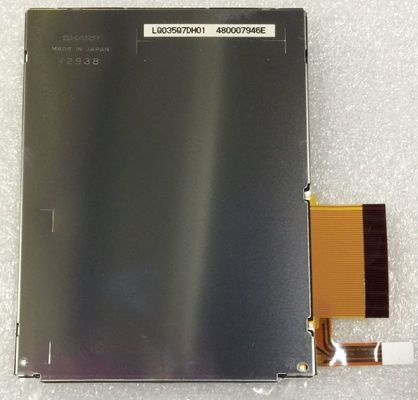

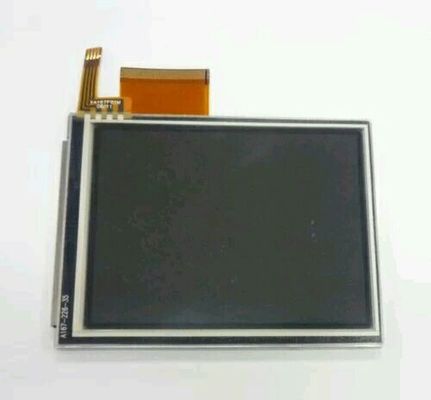

LQ035Q7DH01là một3.5 inchsản phẩm màn hình hiển thị TFT-LCD diagonal a-Si từNhọn, với đèn nền WLED tích hợp, không có trình điều khiển đèn nền, màn hình cảm ứng 4 dây Resistive Touch.LQ035Q7DH01 hỗ trợ hiển thị240 ((RGB) × 320(QVGA) với tỷ lệ khung hình 3:4 (W: H), có các pixel được sắp xếp theo sọc dọc RGB. Đối với chi tiết cơ học, nó có diện tích hoạt động 53,64 ((W) × 71,52 ((H) mm, kích thước phác thảo là 65 ((W) × 86,2 ((H) × 4.2 ((D) mm, kích thước khu vực xem 57.4 ((W) × 75.2 ((H) mm, với xử lý bề mặt của lớp phủ cứng (3H), trọng lượng ròng là 45.0g (Typ.).LQ035Q7DH01 có thể cung cấp 100 cd / m2 hiển thị độ sáng 701:1 tỷ lệ tương phản truyền, 4:1 (Typ.) tỷ lệ tương phản phản xạ, góc nhìn 40/40/40/50 (Typ.) ((CR≥2) (L/R/U/D), hướng nhìn tốt nhất lúc 6 giờ và thời gian phản hồi 30/50 (Typ.) ((Tr/Td) ms.Cường độ màu xám hoặc độ sáng của sub-pixel được xác định bằng tín hiệu thang màu xám 6 bit cho mỗi chấm, do đó trình bày một bảng màu 262K.Sản phẩm này áp dụng WLED như nó là hệ thống chiếu sáng hậu mà được đặt như loại đèn Edge và có một thời gian hoạt động của 10K giờ, trình điều khiển ánh sáng hậu trường bên ngoài được yêu cầu thêm.
