Thông tin chi tiết sản phẩm:
|
Mô hình bảng điều khiển: | LM10V332 | Bảng kích thước: | 10.4 inch |
---|---|---|---|
Nghị quyết: | 640 (RGB) × 480, VGA, 76PPI | độ sáng: | 160 cd / m² (Loại) |
Mở bezel: | 215,4 (W) × 162,4 (H) mm | loại đèn: | 1 chiếc CCFL, 40K giờ, không cần trình điều khiển |
Môi trường: | Operating Temp.: 0 ~ 40 °C ; Nhiệt độ hoạt động: 0 ~ 40 ° C; Storage Temp.: -25 ~ 6 | Góc nhìn: | 30/30/25/15 (Loại) |
Điểm nổi bật: | Màn hình LCD SVGA sắc nét TFT,Bảng điều khiển LCD công nghiệp XGA,Màn hình LCD LVDS TFT |
Kích thước bảng điều khiển: | 10,4 inch | |||
---|---|---|---|---|
Các tính năng của Pixel: | Độ phân giải | Sắp xếp pixel | Chấm điểm (W × H) | Pixel Pitch (W × H) |
640 (RGB) × 480, VGA | Sọc dọc RGB | 0,110 × 0,330 mm | 0,330 × 0,330 mm [76PPI] | |
Kích thước cơ học: | Khu vực hoạt động (W × H) | Vùng bezel (W × H) | Kích thước phác thảo (W × H) | Độ sâu phác thảo |
211,2 × 158,4 mm | 215,4 × 162,4 mm | 246 × 193,6 mm | 8,5 (Tối đa) mm | |
Tính năng phác thảo: | Phong cách biểu mẫu | Tỷ lệ khung hình | Sự định hướng | Phong cách hình dạng |
Hình chữ nhật phẳng | 4: 3 (W: H) | Kiểu ngang | ||
Định hình: | Các lỗ lắp mặt (4-Φ3.5) trên khung bezel trái, phải | |||
Các tính năng khác : | Bìa bảng điều khiển | Cân nặng | Bề mặt | |
- | 450g (Loại) | - |
Thông tin cơ bản : | độ sáng | Chế độ hoạt động | Độ tương phản |
---|---|---|---|
160 cd / m² (Loại) | STN, Thông thường màu đen, Truyền | 50: 1 (Kiểu) (Truyền) | |
Góc nhìn (L / R / U / D) | Hướng nhìn | Tốc độ phản ứng | |
30/30/25/15 (Loại) (CR≥5) | - | 220/80 (Loại) (Tr / Td) (mili giây) | |
Màu sắc nhạt nhẽo: | Nhiệt độ màu | Số lượng màu | Màu trắng Màu sắc |
9154 nghìn | Màu sắc | X: 0,275;Y: 0,320 |
Tín hiệu điện: | Đầu vào hiện tại | Đầu vào điện áp | Tiêu dùng | |||
---|---|---|---|---|---|---|
90 / 135mA (Loại. / Tối đa) | 5.0V (Kiểu chữ) | 450 / 680mW (Loại. / Tối đa) | ||||
Tính năng giao diện: | Chức vụ | Kiểu | Giao diện | |||
- | Tư nối | Dữ liệu song song (8-bit) | ||||
Giao diện tín hiệu: | Nhãn hiệu | Mô hình | Số tiền | Ghim quảng cáo chiêu hàng | Ghim | Gim lại công việc được giao |
HRS | DF9B-31P-1V | 1 chiếc | 1,0 mm | 31 chân |
Tính năng đèn nền: | Kiểu | Chức vụ | Hình dạng | Số tiền | Cuộc sống (Giờ) | Sự thay thế |
---|---|---|---|---|---|---|
CCFL | Loại ánh sáng cạnh (Mặt trên) | Thẳng | 1 chiếc | 40 nghìn (Loại) | - | |
CCFL điện: | Đầu vào hiện tại | Đầu vào điện áp | Tiêu dùng | |||
5,5mA (Loại) | 520V (Loại) | 2,86W (Kiểu chữ) | ||||
Bật điện áp | Tần số đèn | |||||
760 / 1300V (Tối đa) (Ta = + 25/0 ℃) | 40 / 70KHz (Tối thiểu / Tối đa) | |||||
Tính năng giao diện: | Chức vụ | Kiểu | Trình điều khiển CCFL | |||
- | Tư nối | Không | ||||
Chi tiết giao diện | Nhãn hiệu | Mô hình | Số tiền | Ghim quảng cáo chiêu hàng | Ghim | Gim lại công việc được giao |
JST | BHR-03VS-1 | 1 chiếc | 4,0 mm | 3 chân | BLL-3PINS-HNL |

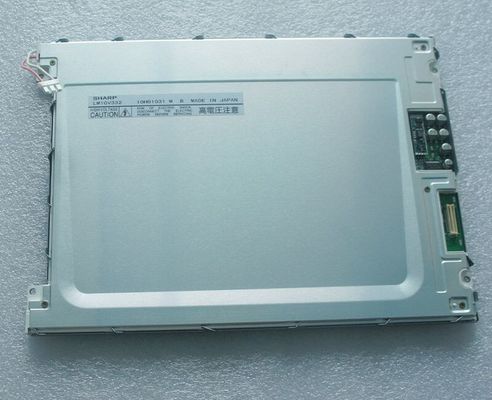

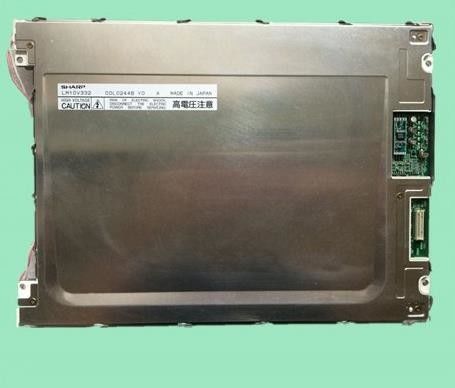

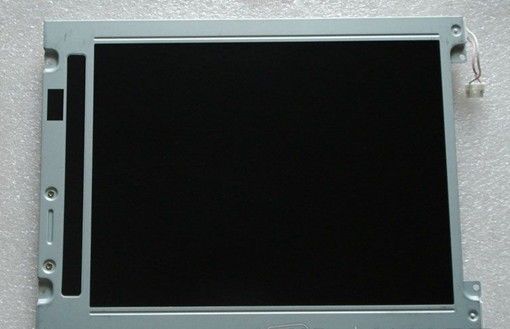

LM10V332 hỗ trợ hiển thị 640 (RGB) × 480(VGA) với tỷ lệ khung hình 4: 3 (W: H), có các điểm ảnh được sắp xếp theo Dải dọc RGB.Đối với chi tiết cơ học, nó có vùng hoạt động là 211,2 (W) × 158,4 (H) mm, kích thước đường viền là 246 (W) × 193,6 (H) mm, kích thước vùng xem là 215,4 (W) × 162,4 (H) mm, trọng lượng tịnh 450g (Typ.).Là sản phẩm STN, Màu đen thường, LCM truyền qua, LM10V332 có thể cung cấp độ sáng màn hình 160 cd / m² Tỷ lệ tương phản truyền trực tiếp 50: 1, 30/30/25/15 (Typ.) (CR≥5) (L / R / U / D) góc nhìn và thời gian phản hồi 220/80 (Typ.) (Tr / Td) ms., Do đó hiển thị bảng màu Màu.Sản phẩm này đã sử dụng 1 chiếc CCFL vì nó là biểu tượng đèn nền được đặt làm loại đèn Edge (Mặt trên) và có thời gian hoạt động là 40K giờ, cần thêm trình điều khiển đèn nền bên ngoài.LM10V332 sử dụng Dữ liệu song song (8-bit) làm biểu tượng đầu vào tín hiệu, được kết nối bằng 31 chân Đầu nối với điện áp cấp nguồn là 5,0V (Typ.).
