Thông tin chi tiết sản phẩm:
|
| Kích thước đường chéo: | 7.0" | Nghị quyết: | 1024(RGB)×600, WSVGA 169PPI |
|---|---|---|---|
| Khu vực hoạt động: | 153,6(Rộng)×90(C) mm | độ sáng: | 350 cd/m² (Điển hình) |
| Góc nhìn: | 75/75/70/75 (loại) | Max. Tối đa. Ratings Xếp hạng: | Nhiệt độ lưu trữ: -30 ~ 70 °C Nhiệt độ hoạt động: -20 ~ 60 °C |
| Mở viền: |

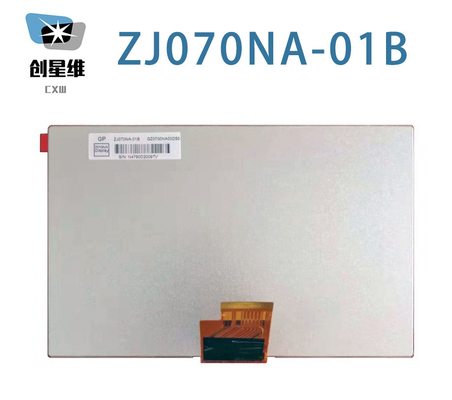

| Thông tin cơ bản: | Thương hiệu | Mô hình | ZJ070NA-01B | |
|---|---|---|---|---|
| Loại | LCM a-Si TFT LCD | Được sử dụng cho |
|
|
| Kích thước màn hình | 7.0" | Tên giả | - | |
| Môi trường: | Nhiệt độ lưu trữ. | -30 ~ 70 °C | Tiếp tục điều hành. | -20 ~ 60 °C |
| Tính năng pixel: | Nghị quyết | 1024 ((RGB) × 600, WSVGA | Điểm Pitch ((mm)) | 0.050 × 0,150 (H × V) |
|---|---|---|---|---|
| Định dạng pixel | Dải dọc RGB | Pixel Pitch ((mm) | 0.150 × 0,150 (H × V) [169PPI] | |
| Kích thước cơ khí: | Khu vực hoạt động ((mm) | 153.6 ((H) × 90 ((V) | Khu vực Bezel ((mm) | 156.4 ((H) × 92.8 ((V) |
| Phong cảnh Đen. | 165.75 ((H) × 105.39 ((V) | Độ sâu ((mm) | 3.4±0.2 | |
| Các đặc điểm: | Phong cách biểu mẫu | Chiếc hình chữ nhật phẳng | Hình dạng phác thảo | |
| Tỷ lệ khía cạnh | 17:10 (H:V) | Định hướng | Loại cảnh quan | |
| Lắp đặt: | Không có | |||
| Chi tiết khác: | Trọng lượng | 113g | Điều trị | |
| Thông tin cơ bản: | Độ sáng ((cd/m2) | 350 (thông thường) | Tỷ lệ tương phản | 7001 (Typ.) (Transmissive) |
|---|---|---|---|---|
| góc nhìn | 75/75/70/75 (loại) | Chế độ hiển thị | TN, thường màu trắng, truyền | |
| Nhìn tốt nhất | 6 giờ. | Trả lời (s) | 10/15 (Typ.) ((Tr/Td) | |
| Hiệu suất màu: | Định tọa độ màu trắng | X:0.310; Y:0.330 | Hiển thị màu sắc | 16.7M (8-bit) |
| Nhiệt độ màu | 6638K | Sự đồng nhất màu trắng | 1.33/1.43 (Loại./Tối đa.) |
| Điện tín hiệu: | Cung cấp điện áp | 3.3/11.0/20.0/-6.8V (Loại) ((DVDD/AVDD/VGH/VGL) | Cung cấp hiện tại | - | ||
|---|---|---|---|---|---|---|
| Tiêu thụ | 0.35W (Typ.) | |||||
| Loại tín hiệu: | LVDS (1 ch, 8-bit) | Điện áp tín hiệu | 0≤VIL≤0.3DVDD; 0.7DVDD≤VIH≤DVDD | |||
| Tính năng giao diện: | Vị trí | - | Loại | FPC | ||
| Chi tiết giao diện: | Thương hiệu | Mô hình | Số lượng | Đinh | Động cơ | Cấu hình chân |
| 1 chiếc | 40 chân | 0.5 mm | ||||
| Tính năng đèn hậu: | Hình dạng | Mảng | Loại | WLED | Vị trí | Loại đèn cạnh |
|---|---|---|---|---|---|---|
| Thay thế | - | Số lượng | 3S8P | Thời gian sống | 20K ((Min.) (giờ) | |
| Đèn điện: | Cung cấp điện áp | 9.3/10.2V (Loại./Tối đa.) | Cung cấp hiện tại | 160/170mA (Loại./Tối đa.) | ||
| Tiêu thụ | 1.5W (Typ.) | |||||
| Tính năng giao diện: | Vị trí | - | Loại | Bao gồm trong giao diện tín hiệu | ||
| Ứng dụng điều khiển Backlight: | Không. | |||||

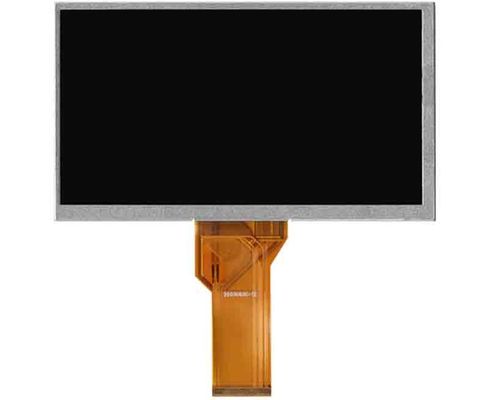

Các điểm ảnh được sắp xếp theo dải dọc RGB. Đối với chi tiết cơ học, nó có diện tích hoạt động 153.6 ((W) × 90 ((H) mm, kích thước phác thảo 165.75 ((W) × 105.39 ((H) × 3.6 ((D) mm, kích thước khu vực xem 156.4 ((W) × 92.8 ((H) mm, trọng lượng ròng 113g. Là một sản phẩm TN, Thông thường trắng, LCM truyền, ZJ070NA-01B có thể cung cấp độ sáng màn hình 350 cd / m2 700: 1 tỷ lệ tương phản truyền, 75/75/70/75 (Typ.) ((CR≥10) (L/R/U/D) góc nhìn, hướng nhìn tốt nhất lúc 6 giờ và thời gian phản hồi là 10/15 (Typ.) ((Tr/Td) ms. Thang màu xám hoặc độ sáng của sub-pixel được xác định bằng tín hiệu thang màu xám 8 bit cho mỗi chấm,do đó trình bày một bảng màu của 16.7M màu sắc. Sản phẩm này đã áp dụng 3S8P WLED như là hệ thống chiếu sáng nền được đặt như loại ánh sáng Edge và có thời gian hoạt động 20K giờ, trình điều khiển chiếu sáng nền bên ngoài được yêu cầu thêm.ZJ070NA-01B sử dụng LVDS (1 ch, 8-bit) vì nó là một hệ thống đầu vào tín hiệu, được kết nối bởi 40 pin FPC với điện áp 3.3/11.0/20.0/-6.8V (Typ.)
