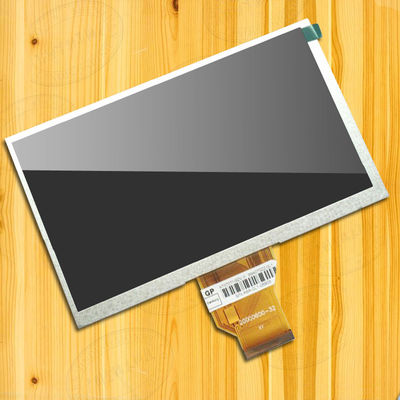

Thông tin chi tiết sản phẩm:
|
| Thương hiệu: | Innolux | Kích thước đường chéo: | 7.0" |
|---|---|---|---|
| Nghị quyết: | 1024(RGB)×600, WSVGA 170PPI | Khu vực hoạt động: | |
| độ sáng: | 500 cd/m² (Điển hình) | Góc nhìn: | 80/80/60/70 (loại) ((CR≥10) |
| Môi trường: | Operating Temp.: -20 ~ 70 °C ; Nhiệt độ hoạt động: -20 ~ 70 °C; Storage Temp.: -30 |
| Thông tin cơ bản: | Nhà sản xuất | Mô hình bảng | Loại bảng | Tên giả |
|---|---|---|---|---|
| NJ070NA-23A | a-Si TFT-LCD, LCM | - | ||
| Môi trường: | Nhà nước RoHS | Tiếp tục điều hành. | Nhiệt độ lưu trữ. | Mức rung động |
| -20 ~ 70 °C | -30 ~ 80 °C |
| Thông tin cơ bản: | Độ sáng (cd/m2) | góc nhìn (L/R/U/D) | Thời gian phản hồi (ms) |
|---|---|---|---|
| 500 (Tập thể) | 80/80/60/70 (loại) ((CR≥10) | 10/15 (Typ.) ((Tr/Td) | |
| Nhìn tốt nhất | Chế độ hiển thị | Tỷ lệ tương phản | |
| 6 giờ. | TN, thường màu trắng, truyền | 800: 1 (Typ.) (Truyền thông) | |
| Màu hiển thị: | Nhiệt độ màu | Hiển thị màu sắc | Định tọa độ màu trắng |
| 6638K | 262K/16.7M (6-bit / 8-bit) | X:0.310; Y:0.330 | |
| Phong cách màu trắng: | 1.33/1.43 (Loại./Tối đa.) | ||
| Kích thước bảng: | 7.0" | |||
|---|---|---|---|---|
| Tính năng pixel: | Định dạng pixel | Cấu hình pixel | Pixel Pitch (mm) | Điểm Pitch (mm) |
| 1024 ((RGB) × 600 [WSVGA] | Dải dọc RGB | 0.1506×0.1432 [170PPI] | 0.0502×0.1432 | |
| Kích thước cơ khí: | Vùng hoạt động (mm) | Phạm vi Bezel (mm) | Kích thước phác thảo (mm) | Độ sâu đường viền (mm) |
| 154.214 ((H) × 85.92 ((V) | 157.21 ((H) × 89.49 ((V) | 164.9 ((H) × 100 ((V) | 4.8±0.3 mm | |
| Các đặc điểm: | Hình thức yếu tố | Định hướng | Tỷ lệ khía cạnh | Phong cách hình |
| Chiếc hình chữ nhật phẳng | Loại cảnh quan | 16:9 (H:V) | ||
| Lắp đặt: | Không có | |||
| Chi tiết khác: | Trọng lượng | Bìa tấm bảng | Điều trị | |
| 1350g (Typ.) | - | Lớp phủ cứng | ||
| Tính năng đèn: | Loại | Vị trí | Số lượng | Hình dạng | Cuộc sống (Thời gian) | Chuyển đèn |
|---|---|---|---|---|---|---|
| WLED | Loại đèn cạnh | - | - | 20K ((Min.) | - | |
| WLED Electrical: | Cung cấp điện áp | Cung cấp hiện tại | Sức mạnh | |||
| 8.4/9.9/10.2V (Loại./Tối đa.) | 265mA (Typ.) | 2.62W (Typ.) | ||||
| Tính năng giao diện: | Vị trí | Động cơ đèn nền | Loại | |||
| - | Không. | Bao gồm trong giao diện tín hiệu | ||||
| Phanele điều khiển điện: | Cung cấp điện áp | Cung cấp hiện tại | Sức mạnh | |||
|---|---|---|---|---|---|---|
| 3.3/12/15/-10V (Loại) ((DVDD/AVDD/VGH/VGL) | 35/20/0.4/0.8mA (Loại) ((DIDD/AIDD/IGH/IGL) | 0.4W (Typ.) | ||||
| Tính năng giao diện: | Vị trí | Tín hiệu | Loại | |||
| - | LVDS (1 ch, 6/8 bit) | FPC | ||||
| Chi tiết về FPC: | Thương hiệu | Mô hình | Pin Pitch | Số pin | Số lượng | Cấu hình |
| 0.5 mm | 40 chân | 1 chiếc | ||||
Các điểm ảnh được sắp xếp theo dải dọc RGB. Đối với chi tiết cơ học, nó có diện tích hoạt động là 154.214 ((W) × 85.92 ((H) mm, kích thước phác thảo là 164.9 ((W) × 100 ((H) × 5.1 ((D) mm, kích thước khu vực xem là 157.21 ((W) × 89.49 ((H) mm, với bề mặt xử lý lớp phủ cứng, trọng lượng ròng 1350g (loại). Là một sản phẩm TN, Thông thường trắng, LCM truyền, NJ070NA-23A có thể cung cấp 500 cd / m2 hiển thị độ sáng 800:1 tỷ lệ tương phản truyền, 80/80/60/70 (Typ.) ((CR≥10) (L/R/U/D) góc nhìn, hướng nhìn tốt nhất lúc 6 giờ và thời gian phản ứng 10/15 (Typ.) ((Tr/Td) ms.Cường độ màu xám hoặc độ sáng của sub-pixel được xác định bằng tín hiệu thang màu xám 6 bit / 8 bit cho mỗi chấm, do đó trình bày một bảng màu 262K / 16.7M màu sắc. Sản phẩm này áp dụng WLED như là hệ thống chiếu sáng phía sau được đặt như loại đèn Edge và có thời gian hoạt động 20K giờ,trình điều khiển ánh sáng hậu trường bên ngoài được yêu cầu thêm. NJ070NA-23A sử dụng LVDS (1 ch, 6/8 bit) như hệ thống đầu vào tín hiệu, được kết nối bằng 40 pin FPC với điện áp cung cấp năng lượng 3,3/12/15/-10V (Typ.)
